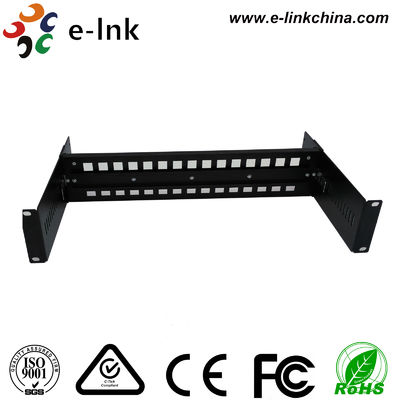

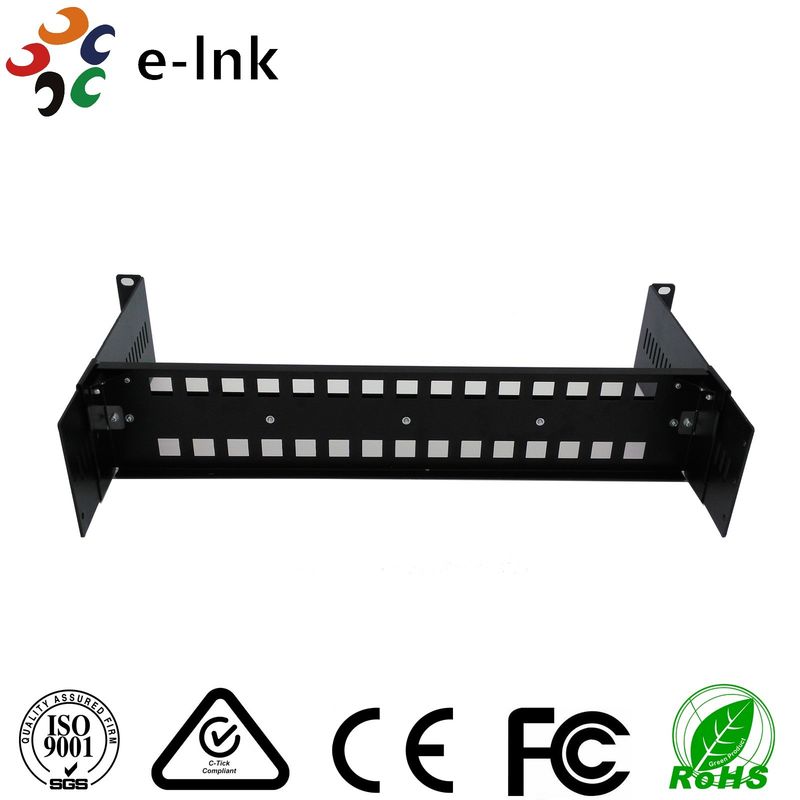

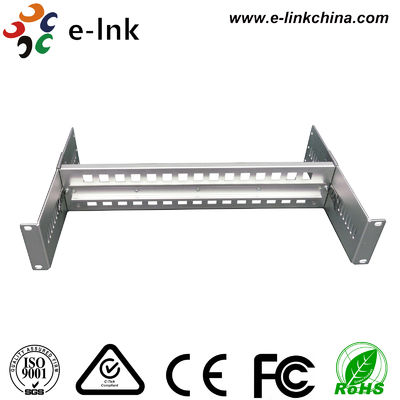

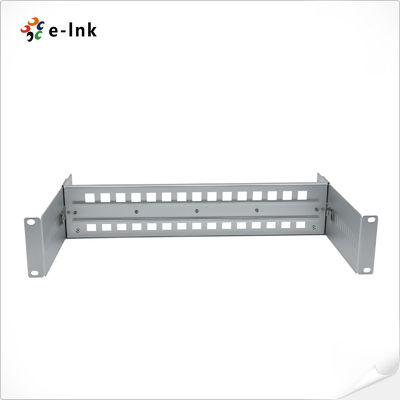

19" Gestell-Berg-Hutschiene-Berg-Klammer für Hutschiene-Medien Konverter u. Ethernet PoE-Schalter

Modell: Reihe LNK-DR190

Überblick

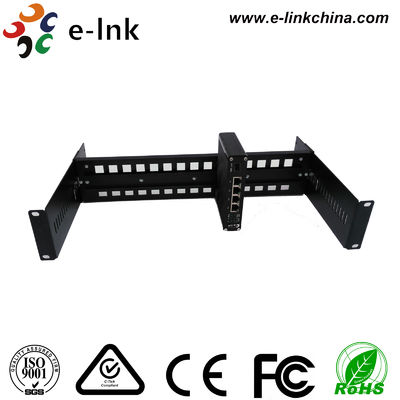

Die Hutschiene-Gestell-Berg-Hardware ist in Standard-19" das Gestellkabinett installiert, zum der Hutschiene angebrachten Ausrüstung das angebrachte Gestell sein zu lassen. E-Verbindung Hutschiene-Medien-Konverter, Hutschiene-Ethernet PoE-Schalter und Hutschiene-Stromversorgung können für diese Gestell-Berg-Hardware passend sein.

Eigenschaften

• Hutschienegeräte innerhalb Standard-19" Gestell oder Kabinett
• Einzigartige Tiefeneinstellungseigenschaft, zum der Ausrüstung in irgendeiner Größe zu passen
• Eine Standard 35mm (1,38“) Hutschienebahn eingeschlossen
• Benutzerfreundlicher Entwurf

Spezifikationen

Mechanisch

Material

• Aluminium

Maße

• 482.6mm x 92.2mm x 250mm (11,22") (W x H x D)

Installation:

Das Gestell LNK-DR190 ist in Standard-19" das Gestellkabinett installiert, zum der Hutschiene angebrachten Ausrüstung das angebrachte Gestell sein zu lassen. Diese Kurzanleitung zeigt Ihnen, wie man das Gestell zusammenbaut.

Zusammenbauende Verfahren sind unten aufgeführt:

1. Benutzen Sie Schraubenzieher, um das Metallschrapnell zu befestigen (3) mit M3x6 schraubt (4) zu den Rackmount Hutschiene-Fahrgestellen (1) auf der rechten Seite und linker Seite;
2. Schieben Sie die Rackmount Fahrgestelle-Halter (2) in die Führungsschienen auf zwei Seiten der Rackmount Hutschiene-Fahrgestelle (1) und justieren Sie die Rackmount Fahrgestelle-Halter (2) auf passende Position.
3. Drücken Sie rückwärts oder ziehen Sie vorwärts die Rackmount Fahrgestelle-Halter (2) entlang den Führungsschienen auf zwei Seiten der Rackmount Hutschiene-Fahrgestelle (1), um die Tiefe des Gestells zu justieren und flexiblen Raum für das Passen in besteigbare Ausrüstung der Hutschiene anzubieten. Vergewissern Sie bitte, dass sich die Rackmount Fahrgestelle-Halter (2) und die Rackmount Hutschiene-Fahrgestelle (1) sicher zusammengebaut werden.
4. Schieben Sie das Gestell in das Standard-19" Gestellkabinett. Benutzen Sie dann Schraubenzieher und vier Schrauben, um das Gestell bis das Standard-19" zu befestigen Gestellkabinett.
