Produktdetails:
Zahlung und Versand AGB:
|
Schlüsselwörter: | Faser Optik-SFP-Modul | Datenrate: | Ethernet 40Gbps |
---|---|---|---|
Verbindungsstück: | Duplex-LC-Verbindungsstück | Wellenlänge: | 1310nm |
Getriebe-Abstand: | 2km | Entwurf MUX DEMUX: | 4 CWDM-Wege |
Markieren: | Duplex-Transceiver LC 40G QSFP,Transceiver SMF 40G QSFP,Optisches Modul 2KM Faser |

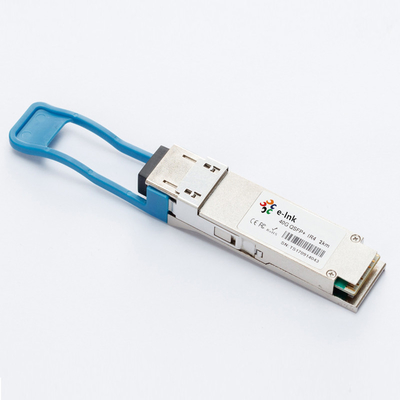

Transceiver-Monomode- des Faser-betreiben Optikmodul-40G QSFP LC-Verbindungsstücks 2KM
Transceiver-Vorteile 40G QSFP+
►4 unabhängige Vollduplexkanäle
►TX-Input und RX-Ertrag CDR Retiming
►CML kompatibles elektrisches Input/Output
►Optikstecker MTP/MPO
►Eingebaute digitale Diagnosefunktionen
Elektrische Eigenschaften (SPITZEN= °C 0 bis 70, VCC = 3,13 bis 3,47 Volt)
Parameter |
Symbol |
Minute |
Art |
Maximal |
Einheit |
Anmerkung |
Datenrate pro Kanal |
|
- |
10,3125 |
11,2 |
Gbps |
|
Leistungsaufnahme |
|
- |
2,5 |
3,5 |
W |
|
Versorgung gegenwärtig |
Icc |
|
0,75 |
1,0 |
|
|
Steuer-Input/Output Spannung-hoch |
VIH |
2,0 |
|
Vcc |
V |
|
Steuer-Input/Output Spannung-niedrig |
VIL |
0 |
|
0,7 |
V |
|
Inter-Kanal-Gehrung |
TSK |
|
|
150 |
Ps |
|
RESETL-Dauer |
|
|
10 |
|
Wir |
|
RESETL De-erklären Zeit |
|
|
|
100 |
Frau |
|
Energie-rechtzeitig |
|
|
|
100 |
Frau |
|
Übermittler |
||||||
Unsymmetrische Ausgangsspannungs-Toleranz |
|
0,3 |
|
4 |
V |
1 |
Gleichtakt-Spannungs-Toleranz |
|
15 |
|
|
Millivolt |
|
Übertragen Sie Input-Unterschied-Spannung |
VI |
150 |
|
1200 |
Millivolt |
|
Übertragen Sie eingegebenen Unterschied-Widerstand |
ZIN |
85 |
100 |
115 |
|
|
Daten-abhängiger eingegebener Bammel |
DDJ |
|
0,3 |
|
UI |
|
Empfänger |
||||||
Unsymmetrische Ausgangsspannungs-Toleranz |
|
0,3 |
|
4 |
V |
|
Rx-Ertrag-Unterschied-Spannung |
Vl |
370 |
600 |
950 |
Millivolt |
|
Rx-Ertrag-Aufstieg und Fall-Spannung |
Tr/Tf |
|
|
35 |
ps |
1 |
Gesamtbammel |
TJ |
|
0,3 |
|
UI |
Überblick
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331nm als Mitglieder des CWDM-Wellenlängengitters, das in ITU-T G694.2 definiert wird. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 38 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.
Diagnoseüberwachungsschnittstelle
Digital-Diagnostikkontrollfunktion ist- auf allem QSFP+ LR4 verfügbar. Eine 2-drahtige serielle Schnittstelle liefert Benutzer, um mit Modul in Verbindung zu treten. Die Struktur des Gedächtnisses wird im Fließen gezeigt. Der Gedächtnisraum wird in eine untere, einzelne Seite, in Adressraum von 128 Bytes und in mehrfache obere Adressraumseiten vereinbart. Diese Struktur ermöglicht fristgerechten Zugang zu den Adressen in der unteren Seite, wie Unterbrechungsmarken und Monitoren. Weniger Eintritte des Zeitkritischen moments, wie Serien-Identifikations-Informations- und -schwelleneinstellungen, sind mit der ausgewählten Funktion der Seite verfügbar. Die Schnittstellenadresse, die verwendet wird, ist A0xh und wird hauptsächlich für kritische Daten der Zeit wie die Unterbrechung verwendet, die behandelt, um einem Ein-Zeitlesen für alle Daten zu ermöglichen, die auf einer Unterbrechungssituation dazugehörig sind. Nach einer Unterbrechung international ist erklärt worden, kann der Wirt das Flaggenfeld vorlesen, um den betroffenen Kanal und die Art der Flagge zu bestimmen.
Transceiver-Santendiagramm
Pin Assignment
Einrichtungs-Informationen
Teilnummer |
Beschreibung |
LNK-QSFP-IR4 |
40G QSFP+ 1310nm 2KM IR4 LC |
