Produktdetails:
Zahlung und Versand AGB:
|
| Schlüsselwörter: | SFP-Transceiver-Modul | Datenrate: | 103,125 Gb/s |
|---|---|---|---|
| Faser-Art: | Monomode--Duplex LC | Getriebe-Abstand: | 2km |
| Lasersender: | CWDM DML | Unterstützung: | Digital-Diagnoseüberwachung |
| Markieren: | Faser CWDM4 SFP-Modul,Faser 100GBASE SFP-Modul,Duplex-Transceiver LC 100G QSFP28 |
||

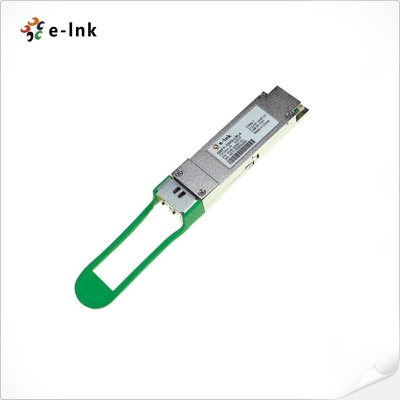

Faser SFP-Modul 100GBASE CWDM4 QSFP28 1271nm zum Transceiver-Duplex LC 1331nm 2KM
Optische Transceiver-Modul-Vorteile
►Hochgeschwindigkeits-elektrische Schnittstelle Inputs/Output (CAUI-4)
►Einzelne Spannung der Versorgungs-3.3V
►Höchstleistungs-Leistungsaufnahme 3.5W
►CWDM DML Laser und PIN Receiver Array
►Konform mit Revision 1,1 CWDM4 MSA
►Konform mit Standard QSFP28: SFF-8665 Revision 1,9, SFF-8636 Revision 2.10a
Empfohlene Betriebsbedingungen
|
Parameter |
Symbol |
Min. |
Typisch |
Maximum. |
Einheit |
Anmerkungen |
|
Funktionierende Gehäusetemperatur |
TOPR |
0 |
- |
70 |
ºC |
|
|
Stromversorgungs-Spannung |
VCC |
3,135 |
3,3 |
3,465 |
V |
|
|
Blitzschneller Spitzenstrom am heißen Stecker |
ICC_IP |
- |
- |
1400 |
MA |
|
|
Nachhaltiger Spitzenstrom am heißen Stecker |
ICC_SP |
- |
- |
1155 |
MA |
|
|
Höchstleistungs-Ableitung |
PD |
- |
- |
3,5 |
W |
|
|
Höchstleistungs-Ableitung, Modus der geringen Energie |
PDLP |
- |
- |
1,5 |
W |
|
|
Gesamte Bitgeschwindigkeit |
ABR |
- |
103,125 |
- |
Gb/s |
|
|
Datenrate pro Weg |
DRL |
- |
25,78 |
- |
Gb/s |
|
|
Steuereingang-Spannungs-Hoch |
VIH |
VCC*0.7 |
- |
VCC+0.3 |
V |
|
|
Steuereingang-Spannungs-Tief |
VIL |
-0,3 |
- |
VCC*0.3 |
V |
|
|
Serielle Schnittstellen-ZweidrahtTaktfrequenz |
- |
- |
- |
400 |
kHz |
|
|
Stromversorgungs-Geräusche |
- |
- |
- |
66 |
mVpp |
10Hz -10MHz |
|
Differenziale Datenausgabe-Last Rx |
- |
- |
100 |
- |
Ohm |
|
|
Funktionierender Abstand |
- |
2 |
- |
2.000 |
m |
Elektrische Spezifikationen
Hochgeschwindigkeitssignal: Konform zu CAUI-4 (IEEE 802.3-2018)
Langsames Signal: Konform zu SFF-8679 V1.8
Digital-Diagnosen
|
Parameter |
Strecke |
Genauigkeit |
Einheit |
Kalibrierung |
|
Temperatur |
0 bis 70 |
±3 |
ºC |
Intern |
|
Spannung |
0 bis VCC |
3% |
V |
Intern |
|
Tx-Neigung gegenwärtig (jeder Weg) |
0 bis 100 |
10% |
MA |
Intern |
|
Tx-Spitzenleistung (jeder Weg) |
-6,5 bis 2,5 |
±3 |
DB |
Intern |
|
Rx-Energie (jeder Weg) |
-11,5 bis 2,5 |
±3 |
DB |
Intern |
QSFP+-Modul-Auflagen-Plan
Einrichtungs-Informationen
|
Teilnummer |
Anwendung |
Datenrate |
Lasersender |
Faser-Art |
|
LNK-QSFP28-IR4 |
100G CWDM4 |
103.125Gb/s |
CWDM DML |
SMF |
