Produktdetails:
Zahlung und Versand AGB:
|
Ableitung der geringen Energie: | Maximales 9W | CML-Signale: | Support |
---|---|---|---|
PIN ROSA: | Support | 100GBASE-LR4 und OTU4: | Support |
MDIO-Kommunikationsschnittstelle: | Support | Temperaturbereich: | 0℃ ZU 70℃ |
Markieren: | bidirektionaler Transceiver sfp,Faser-Optiktransceiver-Modul |

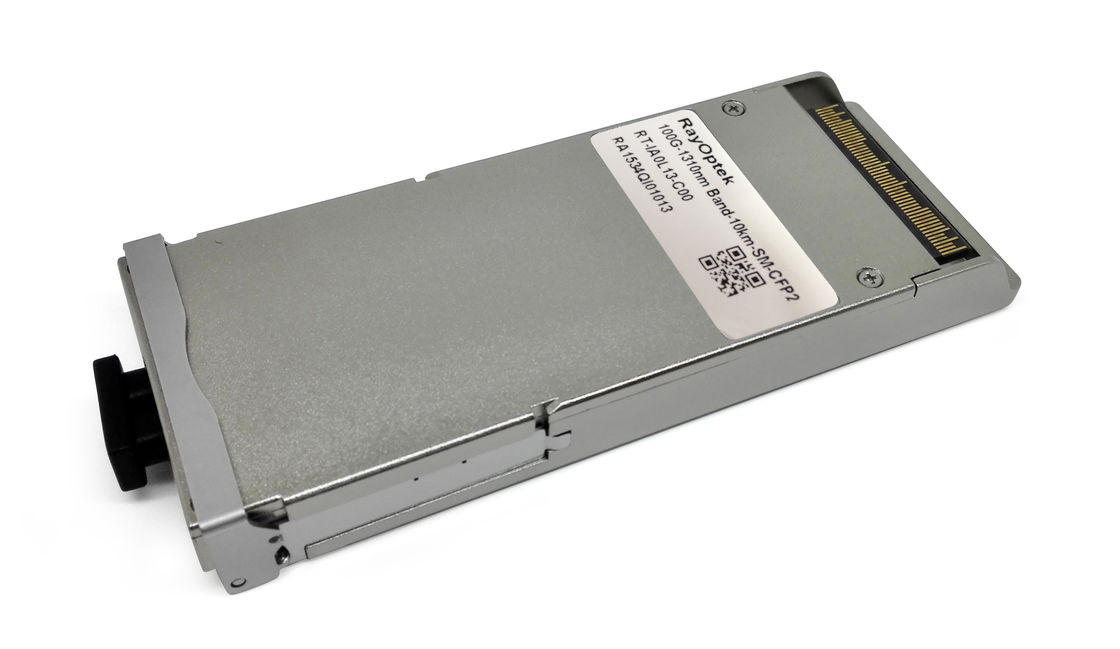

100GBASE-LR4 und OTU4 CFP2 LR4 10km SFP optisches Transceiver-Modul
PRODUKT-EIGENSCHAFTEN
ANWENDUNGEN
Standards
Funktionsbeschreibung
Der optische Transceiver 100G CFP2 LR4 integriert das übertragung und den Empfangsweg auf ein Modul. Auf der Sendeseite werden vier Wege von Seriendatenströmen an vier Laser-Fahrer wiederhergestellt, zeitlich neu festgelegt und weitergegeben, die vier Elektrischabsorption modulierte Laser (EMLs) mit 1296, 1300, 1305 und 1309 Nanometermittelwellenlängen steuern. Die optischen Signale werden dann in eine Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. Auf der Empfangungsseite werden vier Wege von optischen Datenströmen optisch durch einen integrierten optischen Demultiplexer entmultiplexiert. Jeder Datendampf wird durch einen PIN-Fotodetektor und einen transimpedance Verstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer. Dieses Modul Schnittstelle kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und EINES MDIO-Managements.
Absolute Maximalleistungen
Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen |
Lagertemperatur | Test | -40 | +85 | ºC | ||
Versorgungs-Spannung | Vcc | -0,5 | +3,6 | V | ||
Funktionierende relative Luftfeuchtigkeit | Relative Feuchtigkeit | +5 | +95 | % |
Empfohlene Betriebsbedingungen
Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen |
Funktionierende Gehäusetemperatur | TC | 0 | - | +70 | °C | |
Stromversorgungs-Spannung | VCC | 3,14 | 3,3 | 3,46 | V | |
Datenrate | 103,125 | 112 | Gb/s |
Spezifikationen
(wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)
Parameter | Symbol | Einheit | Minute | Art | Maximal | Anmerkungen | |||||||||
Spannungs-Versorgungs-elektrische Eigenschaften | |||||||||||||||
Versorgungs-Strom | Tx-Abschnitt | Icc | A | 3,75 | 1 | ||||||||||
Rx-Abschnitt | |||||||||||||||
Stromversorgungs-Geräusche | Vrip | 2% DC | 1MHz | ||||||||||||
3% 1 | 10MHz | ||||||||||||||
Summe Ableitungs-Energie |
Class1 | Pw | W | 3 | |||||||||||
Class2 | 6 | ||||||||||||||
Class3 | 9 | ||||||||||||||
Class4 | 12 | ||||||||||||||
Modus-Ableitung der geringen Energie | Pflug | W | 2 | ||||||||||||
Einschaltstrom | Class1 |
und |
Ich-Zustrom | mA/usec | 100 | ||||||||||
Drehungs--wegstrom | Class2 | Ich-Ausschaltung | mA/usec | -100 | |||||||||||
Einschaltstrom | Class3 |
und
|
Ich-Zustrom | mA/usec | 200 | ||||||||||
Drehungs--wegstrom | Class4 | Ich-Ausschaltung | mA/usec | -200 | |||||||||||
Unterschiedliches Signal-elektrische Eigenschaften | |||||||||||||||
Unsymmetrisches Dateneingabe-Schwingen | Millivolt | 20 | 525 | ||||||||||||
Unsymmetrisches Datenausgabe-Schwingen | Millivolt | 180 | 385 | ||||||||||||
Differenziale Signalausgabe Widerstand |
Ω | 80 | 120 | ||||||||||||
Differenzialer Signaleingang Widerstand |
Ω | 80 | 120 | ||||||||||||
elektrische Eigenschaften 3.3V LVCMOS | |||||||||||||||
Input-Hochspannung | 3.3VIH | V | 2,0 | Vcc+0.3 | |||||||||||
Input-Niederspannung | 3.3VIL | V | -0,3 | 0,8 | |||||||||||
Input-Durchsickern-Strom | 3.3IIN | MA | -10 | +10 | |||||||||||
Ertrag-Hochspannung (IOH=100uA) |
3.3VOH | V | Vcc-0.2 | ||||||||||||
Ertrag-Niederspannung (IOL=100uA) | 3.3VOL | V | 0,2 | ||||||||||||
Minimale Impuls-Breite der Steuerung Pin-Signal |
t_CNTL | wir | 100 | ||||||||||||
elektrische Eigenschaften 1.2V LVCMOS | |||||||||||||||
Input-Hochspannung | 1.2VIH | V | 0,84 | 1,5 | |||||||||||
Input-Niederspannung | 1.2VIL V | 0,3 | 1.2VIL V | 0,36 | |||||||||||
Input-Durchsickern-Strom | 1.2IIN | MA | -100 | +100 | |||||||||||
Ertrag-Hochspannung | 1.2VOH | V | 1,0 | 1,5 | |||||||||||
Ertrag-Niederspannung | 1.2VOL | V | -0,3 | 0,2 | |||||||||||
Ertrag hoch gegenwärtig | 1.2IOH | MA | -4 | ||||||||||||
Ertrag-niedrig Strom | 1.2IOL | MA | +4 | ||||||||||||
Input-Kapazitanz | Ci | PF | 10 | ||||||||||||
Optischer Sender-Eigenschaften | |||||||||||||||
Signalisierenrate, jeder Weg | GBD | 25,78125 ±100 PPMs | 100GBase-LR4 | ||||||||||||
27,9525 ±20 PPMs | OTU4 | ||||||||||||||
Vier Weg-Wellenlängenbereich | λ1 | Nanometer | 1294,53 | 1295,56 | 1296,59 | ||||||||||
λ2 | 1299,02 | 1300,05 | 1301,09 | ||||||||||||
λ3 | 1303,54 | 1304,58 | 1305,63 | ||||||||||||
λ4 | 1308,09 | 1309,14 | 1310,19 | ||||||||||||
Gesamtprodukteinführungsenergie | dBm | 10,5 | 100GBase-LR4 | ||||||||||||
10 | OTU4 | ||||||||||||||
Durchschnittliche Produkteinführungsenergie, jeder Weg | Pavg | dBm | -4,3 | 4,5 | 2 | ||||||||||
-0,6 | 4 | ||||||||||||||
Optischer Modulationsumfang, jeder Weg (OMA) 2 | OMA | dBm | -1,3 | 4,5 | |||||||||||
Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) | DB | 5 | |||||||||||||
Löschungsverhältnis | ER | DB | 4 | 100GBase-LR4 | |||||||||||
4 | 6,5 | OTU4 | |||||||||||||
Seiten-Modusunterdrückungsverhältnis | SMSR | DB | 30 | ||||||||||||
Übermittler- und Streuungsstrafe, jeder Weg | TDP | DB | 2,2 | ||||||||||||
Optische Rückflussdämpfungstoleranz | DB | 20 | |||||||||||||
Übermittler reflectance3 | DB | – 12 | |||||||||||||
Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 100GBase-LR4 | |||||||||||||
Optischer Empfänger-Eigenschaften | |||||||||||||||
Empfangen Sie Rate für jeden Weg | Gbps | 25,78125 | 27,9525 | ||||||||||||
Überbelasten Sie Input-optische Energie | Pmax | dBm | 5,5 | 3 | |||||||||||
Durchschnitt empfangen Energie für jedes Weg |
Pin | dBm | -8,6 + ∆ | 3 | 4, 5, 9 | ||||||||||
Empfangen Sie Energie in OMA für jedes Weg |
PinOMA | dBm | 3 | ||||||||||||
Unterschied empfangen herein Energie herein OMA zwischen irgendwelchen zwei Wegen |
dBm | ||||||||||||||
Empfänger-Empfindlichkeit in OMA für Jeder Weg |
SOMA | dBm | -8,6 + ∆ | 6 | |||||||||||
Betonte Empfänger-Empfindlichkeit herein OMA für jeden Weg |
dBm | -6,8 + ∆ | 7, 8, 9 | ||||||||||||
Note1. Der Versorgungsstrom umfasst Versorgungsstrom des Moduls CFP2 und Testbrettfunktion
gegenwärtig.
Note2. Durchschnittliche Produkteinführungsenergie, jeder Weg (Minute) ist für 100GBase-LR4, nicht der Hauptindikator von der Signalstärke informativ.
Note3.The-Empfänger ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu zuzulassen
optisches Eingangssignal, das diesen durchschnittlichen Leistungspegel hat
Note4. Der Durchschnitt empfangen Energie, jeder Weg (maximal) für 100GBASE-ER4 ist größer als
Wert des Übermittlers 100BASE-ER4, zum von Kompatibilität mit Einheiten 100BASE-LR4 am Kurzschluss zu erlauben
Abstände
Note5. Durchschnitt empfangen Energie, ist jeder Weg (Minute) informativ und nicht der Hauptindikator
von der Signalstärke. Eine Leistungsaufnahme unterhalb dieses Wertes kann nicht konform sein; jedoch ein Wert
über diesem stellt nicht Befolgung sicher
Note6. Empfängerempfindlichkeit (OMA), jeder Weg (maximal) ist informativ
Note7. Gemessen mit Übereinstimmungstestsignal an TP3 für BER=10-12
Note8. Zustände des betonten Empfängerempfindlichkeitstests: vertikale Augenschließungsstrafe für jedes
Weg ist 1.8dB; betonter Bammel des Auges J2 für jeden Weg ist 0.3UI; betonter Bammel des Auges J9 für jeden Weg
ist 0.47UI.
Note9. ∆ = Empfindlichkeit ADPs ROSA (eine negative Zahl) - (- 8.6dBm) - (- 1.9dB (DeMUX-Einfügungsdämpfung)) - δ (ein verkäuflicher zusätzlicher Verlust).
