Produktdetails:
Zahlung und Versand AGB:
|
Hafen RJ45: | 8x10/100/1000Base-TX | Faser-Hafen: | 2x1000Base-FX SFP |
---|---|---|---|
Markieren: | Poe-Schalter Ethernet L2+ industrieller,Gehandhabter industrieller Ethernet POE-Schalter |

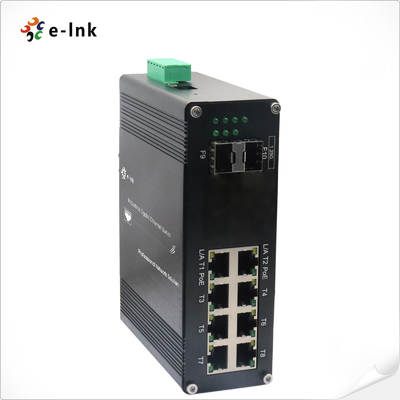

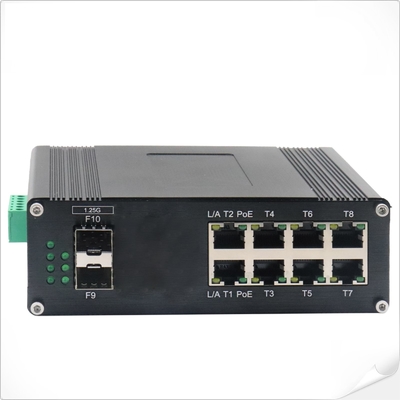

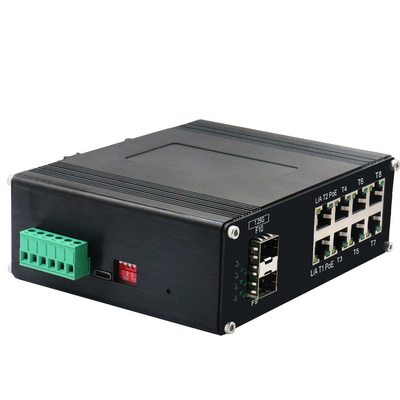

Gigabit SFP-Häfen ein 8 Gigabit-RJ45 ports+2 handhabten industriellen PoE-Schalter
Überblick
ETH-IMC208MP Reihe ist das L2+ handhabte 8 Port-10/100/1000Base-T 802.3at PoE + 2, die Hafen 1000Base-X SFP Ethernet-Schalter verhärtete. Der Schalter hat 8 TP-Häfen und 2 Faserhäfen. Der TP (RJ45) stützt 10/100/1000Base-T (X), voller/Halbduplexmodus und Selbst-MDI/MDI-X Verbindung; 1000Base-X SFP Hafen stützt 1 oder 2 Kern Monomode- oder Mehrmodenfaser. Mit seinem zuverlässigen Entwurf und Benutzerfreundlichkeit ist das Produkt eine große Wahl für die Integrierungsnetze, die aus Netzgeräten wie IP-Kameras und drahtlose Zugangspunkte zwischen Außenstellen bestehen.
Eigenschaften
►Unterstützung 8x10/100/1000Base-T + 2x1000Base-X SFP
►Hafen 10/100/1000Mbps RJ45 stützt sich voll/Halbduplex, Selbst-Verhandlung, Selbst-MDI/MDIX
►IEEE802.3af/at konform
►Dip-Schalter stützt Einschlüssel VLAN, Einschlüssel Ring Management, PoE-Zurückstellen und 250m PoE Netz
►Unterstützung, die USB-C Hafen für einfaches Management, ohne den Bedarf, auf die serielle Schnittstelle RS232 an allen zuzugreifen anschließt
►riesiger Rahmen der Byte-9K
►Energiesparendes Ethernet IEEE 802.3az (EEE)
►Aluminiumfall IP40
►Stützhutschieneinstallation
►-40°C zu (- 40°F zu 176°F) Betriebstemperatur 80°C
Sachwortverzeichnisse
Ethernet | ||||
Standards: | 10BASET IEEE802.3 | |||
IEEE802.3u 100BASE-TX/FX | ||||
IEEE802.3ab 1000BASE-T | ||||
IEEE802.3z 1000BASE-X | ||||
IEEE802.3ae 10GBase-R | ||||
IEEE802.3p QoS | ||||
Überspannendes IEEE802.1d - Baum | ||||
Vorwärts- u. Entstörungsrate: | 14,880pps (10Mbps) | |||
148,800pps (100Mbps) | ||||
1,488,000pps (1000Mbps) | ||||
1,488,000,000pps (10000Mbps) | ||||
Paket-Buffer: | 12M Bits | |||
Verarbeitung der Art: | Speichervermittlungs | |||
Rückwandbandbreite | 110Gbps | |||
Max Packet Length: | riesiger Rahmen der Byte-9K | |||
Adresstabelle-Größe: | 8K MAC Addresses | |||
Schnittstelle | ||||
Verbindungsstück: | 8 x RJ45 | |||
RS485: | 1 x RS485 (optional) | |||
Optischer Hafen: | 2 x 1000Base-X SFP | |||
USB-C: | 1 x USB-C (für Management) | |||
Serielle Schnittstelle RS485 (optional) | ||||
Körperliche Schnittstelle | Schraubklemme des Industriestandards 3 Stift | |||
Datentyp | Bi-Richtung 1Ch RS485 | |||
Signale RS-485 | Daten +, Daten, Boden | |||
Zeilenabstand der seriellen Schnittstelle (Kupfer) | 1000 Meter | |||
Baud | 0 | 800kbps | |||
PoE (Energie über Ethernet) | ||||
Standard: | Energie IEEE 802.3at über Ethernet-Plus | |||
Energie IEEE 802.3af über Ethernet | ||||
Hafen: | RJ45 | |||
Energie Pin Assignment | 4/5 (+), 7/8 (-) | |||
PoE-Budget: | Bis 240 Watt PoE-Budget | |||
Umweltsmäßig | ||||
Betriebstemperatur: | -40°C zu 80°C (- 40°F zu 176°F) | |||
Lagertemperatur: | -40°C zu 85°C (- 40°F zu 185°F) | |||
Relative Luftfeuchtigkeit: | 5% bis 95% kondensationsfrei | |||
MTBF | > 200.000 Stunden | |||
Elektrisch und mechanisch | ||||
Eingangsleistung: | 48~57VDC, überflüssige Energie (Verteiler 6-pin) | |||
Leistungsaufnahme: | Maximum 8W (PoE gebräuchlich<240w> | |||
Schutz: | ||||
Leistungsaufnahme-Überlastung: | Automatisches rückstellbares | |||
Rückpolarität: | Geschenk | |||

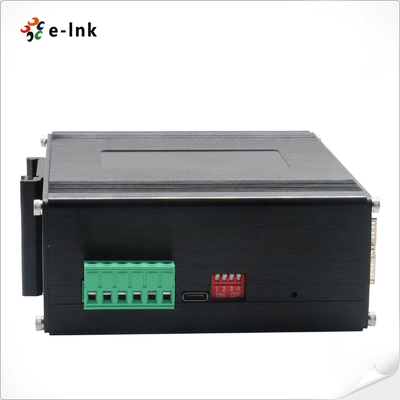

Dip-Schalter | ||||
4-stellige Dip-Schalter Funktion | BAD | Funktion | Einstellungen | |
Schalter 1 | VLAN | AUF- ermöglicht | AUS- behindertes | |
Schalter 2 | Ring Management | AUF- ermöglicht | AUS- behindertes | |
Schalter 3 (verbessert werden) | 250m PoE Netz | AUF- ermöglicht | AUS- behindertes | |
Schalter 4 (verbessert werden) | PoE stellte sich zurück | AUF- ermöglicht | AUS- behindertes | |
LED-Indikatoren: | ||||
PWR: | Machtstatus | |||
Ethernet (pro Hafen): | Verbindung/Tätigkeit | |||
PoE: | PoE-Status | |||
Faser: | Gigabit SFP-Hafen: F9~F10 | |||
Maße (WxDxH): | 149 x 114 x 50 Millimeter | |||
Gewicht: | 0.55Kg | |||
Gehäuse: | Aluminiumfall | |||
Befestigungsmöglichkeiten: | Hutschieneberg | |||
Programmiereinrichtungen | ||||
Redundanz-Protokolle | Unterstützung STP/RSTP/MSTP/ERPSv2, Verbindungs-Anhäufung | |||
Multicast-Unterstützung | Unterstützung IGMP herumschnüffelndes V1/V2/V3, Unterstützung GMRP, GVMP, 802.1Q | |||
VLAN | Unterstützung IEEE 802.1Q 4K VLAN, Unterstützung QINQ, doppeltes VLAN, | |||
Zeit-Management | SNTP | |||
QOS |
Fluss-ansässige Umlenkung Fluss-ansässige Ratenbegrenzung |
|||
ACL |
Hafen-ansässiger Ausgabenacl ACL basierte auf Hafen und VLAN |
|||
PoE-Management |
Gesamtleistungsgrenze auf PoE-Stromversorgung PoE-Ausgangsleistungsverteilung |
|||
Diagnosewartung | Widerspiegelnder Stützhafen, Syslog, Klingeln | |||
Management-Funktion | Unterstützung CLI, NETZ, SNMPv1/v2/v3, telnet-Server für Management, EEE, LLDP, DHCP-Server/Kunde (IPv4/IPv6), Cloud/MQTT | |||
Warnungs-Management | Weisenrelais-Warnungsertrag der Unterstützungs 1, RMON, FALLE | |||
Sicherheit |
Broadcast- stormschutz, HTTPS/SSLv3, AAA u. RADIUS, SSH2.0 Herumschnüffelndes Unterstützungs-DHCP, Sicherheitszugang der Wahl 82,802.1X, |
|||
Vorschicht 2+ kennzeichnet |
Management IPv4/IPv6 Statischer Weg |
|||
Genehmigungen durch die zuständige Aufsichtsbehörde | ||||
ISO9001, CER, RoHS, FCC | ||||
EN55022: 2010+AC: 2011, Klasse A | ||||
En 61000-3-2: 2006+A1: 2009+A2: 2009 | ||||
En 61000-3-3: 2013 | ||||
EN55024: 2010 | ||||
IEC 61000-4-2: 2008 (ESD) | ||||
IEC 61000-4-3: 2010 (RS) | ||||
IEC 61000-4-4: 2012 (EFT) | ||||
Iec 61000-4-5: 2014 (Anstieg) | ||||
IEC 61000-4-6: 2013 (CS) | ||||
IEC 61000-4-8: 2009 (PFMF) |
Auftrags-Informationen
Modell | Beschreibung |
ETH-IMC208MP | Industrielles L2+ 8-Port 10/100/1000T 802.3at PoE + 2-Port 1000X SFP handhabte Ethernet-Schalter |
SFP-Wahlen | ►SFP-Wahl. Wählen Sie bitte Ihr SFP auf unserer SFP-Wahl-Seite vor |
►SFP-Modul soll separat gekauft werden. | |
Befestigungsmöglichkeiten | ►Nichterfüllungs-Hutschiene-Klammer installierte |
Energieoptionen | ►Hutschiene-Stromversorgung. Offener Draht für Verteiler. |
►Stromversorgung soll separat gekauft werden. |
