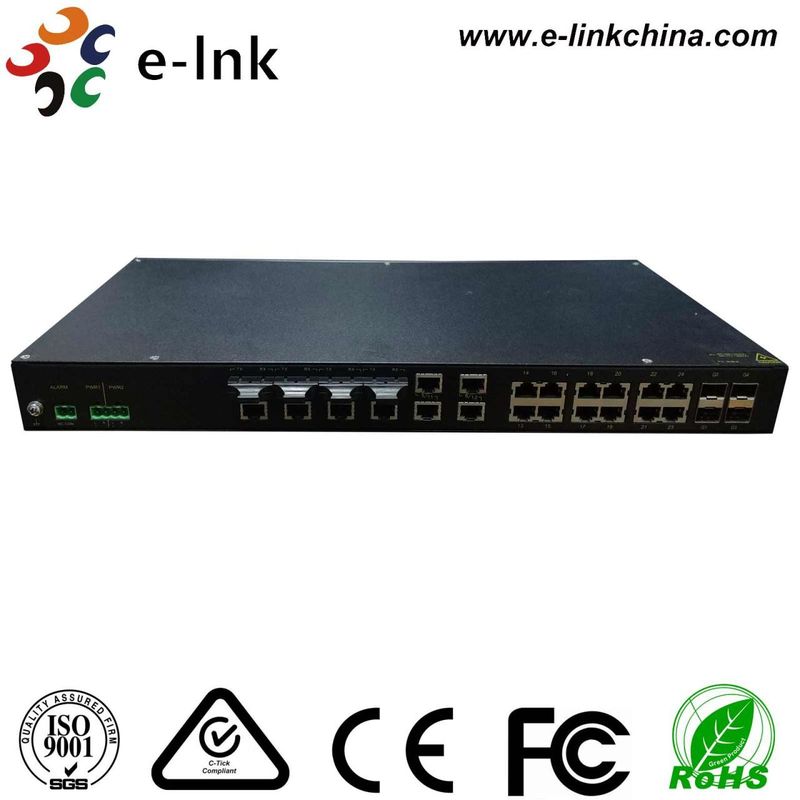

Gestellberg industrieller Schalter des Ethernet-4SC + 24FE, Gigabit-Netz handhabte Schalter
Überblick
Gigabit gehandhabter industrieller Schalter des Gestellbergs, Treffen IEC61850-3, optische Häfen der maximalen Unterstützungs-24*10/100Mbps elektrischen ports+4*100Mbps SC/1*9 Faser.
Mit kompletten Managementfunktionen: inclouding QoS, VLAN, IGMP Snooping/GMRP, Hafen Trunking, SNMP V1/V2/V3, RSTP/STP, RingVermittlungsprotokoll etc. einzigartiges RingGo überflüssiges und EAPS (<20ms>
Eigenschaften
· 24 Hafen 10/100Mbps + 4 Hafen 100M Sc
· Automatisches lernendes und alterndes MAC address
· Automatisch Unterstützung IGMP (Multiaufrechnen)
· Selbst-Verhandlung 10/100Mbps, Selbst-MDI-MDI-x, voll/Halbduplex
· LED-Indikatoren für die Überwachung von Energie/von Verbindung/von Tätigkeit
· Installation der Unterstützungs- Wand-Berg und Hutschienefür Blitzschutz
· Stützverkettungsverbindung
· Stützbroadcast- stormsteuerung
· Stützrelaisausgabe für Stromausfall
· Unterstützungen QoS und Gewährleistung des Getriebes von VoIP-Paketen;
· Superbeleuchtungsschutz, Schutz IP40.
· Ausgezeichnete Hitzebeseitigung ohne Ventilator.
· Überflüssige Doppel-DC-Leistungsaufnahmen.
· Treffen Sie auf die städtische intelligente Verkehrs-Überwachungsanlage (SEINE), sichere Stadt zu.
· Raue industrielle Umwelt oder höhere Anforderung
· -45℃-85℃ Betriebstemperaturbereich.
Sachwortverzeichnisse
|
IEEE-Standard
|
| IEEE 802,3 |
Ethernet 10BaseT |
| IEEE 802.3u |
100BaseT (X) und 100BaseFX fasten Ethernet |
| IEEE 802.3ab |
1000BaseT (X) Ethernet |
| IEEE 802.3z |
Ethernet 1000BaseX |
| IEEE 802.3x |
Steuerung des Datenflusses |
| IEEE 802.3d |
Überspannen - Baum Protokoll |
| IEEE 802.1w |
Rapid-Überspannen - Baum Protokoll |
| IEEE 802.1s |
Mehrfachverbindungsstellen-Überspannen - Baum Protokoll |
| IEEE 802.1p |
Beförderungsart |
| IEEE 802.1Q |
VLAN-Umbau |
| IEEE 802.3ad |
LACP |
| IEEE 802.1x |
Benutzer-Authentisierung |
| IEEE 802.1ab |
LLDP |
|
Programmiereinrichtungen
|
| MIB |
Falle RFC 1215, RFC1213 MIB II, RFC-1157 SNMP-MIB, MIB Brücke RFC 1493, MIB RFC-2674 VLAN, RFC 1643, RFC 1757, RSTP MIB, privates MIB, LLDP MIB |
| Geräteverwaltung |
Unterstützungs-SNMP v1, v2, v3
Stütznetzmanagement (Unterstützung HTTPS
Stütztelnet
Unterstützung CLI
Stützdhcp-kunde
Stützbenutzer-LOGON-Kennwortschutz |
| Sicherheit |
Unterstützung ACL
Unterstützungs-MAC-Entstörung basiert auf Hafen
Stützmac- addressschwergängigkeit
Stützt die Authentisierung 802.1X, die auf Hafen basiert
Unterstützungs-RADIUS-Authentisierung
Fördersystemselbstverteidigung, DDOS und anderes verhindern Angriffe
|
| VLAN |
Stützen Sie VLAN, Umbau IEEE 802.1Q des Hafens
Höchstzahl von VLANs verfügbar: 64, VID-Strecke: 1 | 4094
Unterstützungs-VLAN-Management
|
| Hafen-Anhäufung |
Stützt statisches LACP
Stützen Sie 2 Gruppen der Anhäufungsgruppe, während jedes bis 4 Häfen
|
| Netz-Redundanz |
Stützen Sie STP (IEEE 802.1d), RSTP (IEEE 802.1w),
MSTP (IEEE 802.1s), privates Ringnetz (EAPS-Zeit<20ms>
|
| QoS |
Zwei Terminplanungsmethoden: absolute Priorität und relative Priorität; 4 Prioritätsreihen
Stützt die Reihe 802.1p/DSCP, die mit 8 Reihen pro Hafen festlegt
|
| Hafen-Spiegel |
Hafen-ansässige und bidirektionale Verkehrsspiegelung in einer Richtung |
| IGMP |
IGMP herumschnüffelndes V1/V2, obere End zu 256 Gruppen |
| Bandbreiten-Steuerung |
Unterstützungen veranschlagen die Begrenzung auf den Inlands- und Auslandspaketen, mit einer minimalen Körnigkeit von 64Kbps |
| Broadcast- stormunterdrückung |
Stützt Unterdrückung von Sendungspaketen, von multicastpaketen und von unbekannten unicast Paketen. |
| Wartung |
Unterstützung Syslog
Unterstützung RMON (Netzs- mit größerer geographischer Ausdehnungüberwachung)
Stützklingelntest
Halterungsstange-Schicht-Entdeckungs-Protokoll (LLDP) |
| SNTP |
Unterstützung SNTP |
| Mikroprogrammaufstellungs-Verbesserung |
Stützwebseite und TFTP-Verbesserung der seriellen Schnittstelle |
| Profil |
Stützimport und Export von Konfigurationsdateien |
|
Austausch-Eigenschaften
|
| MAC address |
8K |
| Paket-Pufferspeicher |
2Mbit |
| Verarbeitungsmethode |
Speichervermittlungs |
|
Schnittstelle
|
| Häfen RJ45 |
Maximale Häfen 24*10/100Mbps |
| Faser-Häfen |
Maximales 4*100Mbps, SC/ST/FC optional |
| Faser Distabce |
2km in mehreren Betriebsarten, Monomode- 20km/40km/60km/120km optional |
| LED-Indikator |
Energie, elektrischer Hafen, optischer Hafen, Zustand |
| Steuern Sie serielle Schnittstelle |
RS-232 (RJ45 Verbindungsstück), 115200bps, 8, N, 1 |
|
Energie und Warnung
|
| Terminalbeschreibung |
Anschluss der Energie 4-pin, 2 stecken Warnungsanschluß fest |
| Energie |
Sängerenergie oder doppelte Energie (optional)
24VDC, 48VDC, 220VAC/DC (optional)
24VDC (12~36VDC)
48VDC (36~58VDC)
220V (85~264VAC/77~300VDC optional)
|
| Warnungs-Parameter |
220V, maximales 2A |
| Leistungsaufnahme |
Maximales 30W |
| Energie-Schutz |
Rückverbindungsschutz, Überlastschutz |
|
Umweltschutz
|
| Standard (Betriebstemperatur) |
-10 | 60℃ |
| Erhöht (Betriebstemperatur) |
-40 | 85℃ |
| Lagertemperatur |
-40 | 85°C |
| Lagertemperatur |
5 | 95% (keine Kondensation) |
|
Körperliche Eigenschaften
|
| Shell |
Oberteil des Metall IP40 |
| Installation |
Standardaufbau mit Gestelleinschüben |
| Größe |
440 (W) x 44 (H) x 230 (D) Millimeter |
|
Bescheinigung
|
| EMC |
CER, FCC |
| EMS |
FCC-Teil 15. Klasse A CISPR (EN55022) |
| EMS |
Niveau 4 en 61000-4-2 (ESD)
Niveau 4 en 61000-4-3 (RS)
Niveau 4 en 61000-4-4 (EFT)
Niveau 4 en 61000-4-5 (Anstieg)
Niveau 4 en 61000-4-6 (CS)
En 61000-4-8 |
| Schock |
IEC60068-2-27 |
| Freier Fall |
IEC60068-2-32 |
| Erschütterung |
IEC60068-2-6 |
| Grünes Produkt |
RoHS, WEEE |
