Produktdetails:
Zahlung und Versand AGB:
|
| Verbindungsstück: | 1x RJ45 | Optischer Hafen: | 1 x Sc 1000Base-X |
|---|---|---|---|
| Eingangsleistung: | 12~48VDC, 2 Stiftverteiler | Leistungsaufnahme: | Maximum 3W. |
| Gewicht: | 0.25kg | Maße (WxDxH): | 95 x 70 x 30 Millimeter |
| Umkleiden: | Aluminiumfall | Befestigungsmöglichkeiten: | Hutschiene/Wand-Berg |
| Hervorheben: | industrieller Medien-Konverter des Ethernet-3W,Industrieller Medien-Konverter des Ethernet-RJ45,Konverter 1000Base-T aus optischen Fasern |
||

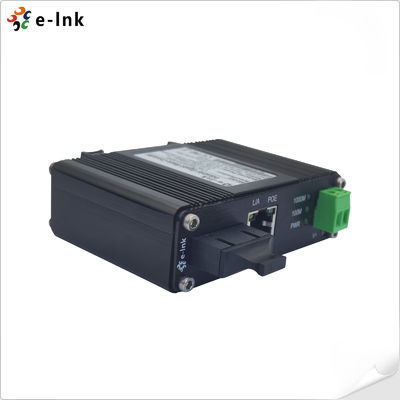

Überblick
Die Reihe LNK-IMC3011 liefert Medienumwandlung zwischen Faser 10/100/1000BASE-T und 1000BASE-X. Es ist ein verhärtetes Produkt mit breitem Betriebstemperaturbereich von -40°C zu 75°C und ruggedized Aluminiumwohnung.
Der Ethernet-Anschluss stützt Halbduplex- und Vollduplexmodus. Der schroffe Hardware-Entwurf garantiert, dass Ihre Ethernet-Ausrüstung fordernden industriellen Bedingungen widerstehen kann. Die Reihen LNK-IMC3011 sind einfach, an einer Hutschiene oder in Verteilerkästen anzubringen.
Eigenschaften
►1-Port 10/100/1000BASE-T RJ45 mit Selbst-MDI-/MDI-Xfunktion
►1-Port 1000Base-X SC
►Halterungsstange-Störungs-Durchlauf durch
►Unterstützungen voll/Halbduplex, Selbst-Verhandlung
►riesiger Rahmen der Byte-9K
►Umfangreiche LED-Indikatoren für Netzdiagnosen
►Leistungsaufnahme des Verteiler-12~48VDC
►Stützt Hutschiene- u. Wand-Berginstallation
►Umweltsmäßig verhärtetes -40°C zu (- 40°F zu 167°F) Betriebstemperatur 75°C.
Sachwortverzeichnisse
| Ethernet | |
| Standards: | 10BaseT IEEE802.3 |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| Verarbeitung der Art: | Speichervermittlungs |
| Vorwärtsfilter-Rate: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| Paket-Buffer: | 1 Mbit |
| Max Packet Length: | Bytes 9K |
| Adresstabelle-Größe | 2K MAC Addresses |
| Schnittstelle | |
| Verbindungsstück: | 1x RJ45 |
| Optischer Hafen: | 1 x Sc 1000Base-X |
| Elektrisch und mechanisch | |
| Eingangsleistung: | 12~48VDC, 2 Stiftverteiler |
| Leistungsaufnahme: | Maximum 3W. |

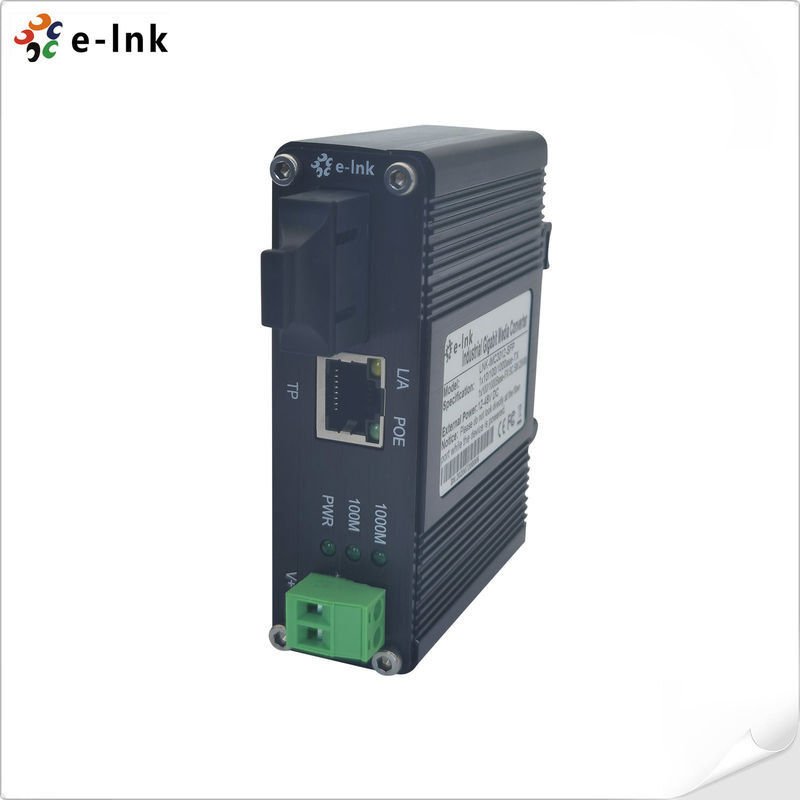

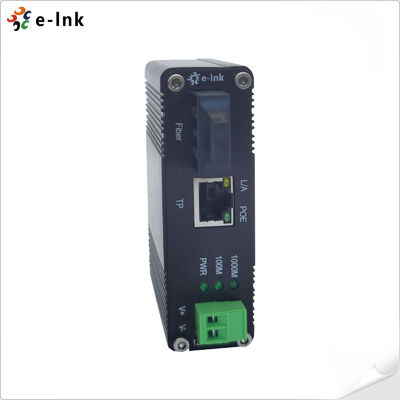

| LED-Indikatoren: | |
| PWR: | Machtstatus |
| L/A: | Datenverbindungs-Status |
| SPD: | Ethernet-Status |
| 100M/1000M: | Faser VERBINDUNG Status |
| Maße (WxDxH): | 95 x 70 x 30 Millimeter |
| Gewicht: | 0.25Kg |
| Gehäuse: | AluminumCase |
| Befestigungsmöglichkeiten: | Hutschiene/Wand-Berg |
| Umweltsmäßig | |
| Betriebstemperatur: | -40°C zu 75°C (- 40°F zu 167°F) |
| Lagertemperatur: | -40°C zu 85°C (- 40°F zu 185°F) |
| Relative Luftfeuchtigkeit: | 5% bis 95% kondensationsfrei |
| MTBF | > 200.000 Stunden |
| Genehmigungen durch die zuständige Aufsichtsbehörde | |
| ISO9001, CER, FCC, RoHS | |
|
EMS: EN55022: 2010+AC: 2011, Klasse A En 61000-3-2: 2006+A1: 2009+A2: 2009 En 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) Iec 61000-4-5: 2014 (Anstieg) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
Einrichtungs-Informationen
| Modell | Beschreibung |
| LNK-IMC3011 | Mini Industrial Media Converter, 10/100/1000Base-T zu 1000Base-SX, in mehreren Betriebsarten, 550m, 850nm, Sc |
| LNK-IMC3011-20 | Mini Industrial Media Converter, 10/100/1000Base-T zu 1000Base-LX, Monomode-, 20km, 1310nm, Sc |
| LNK-IMC3011-S20 | Mini Industrial Media Converter, 10/100/1000Base-T zu 1000Base-BX, Monomode-, einzelne Faser, 20km, 1310/1550nm, Sc |

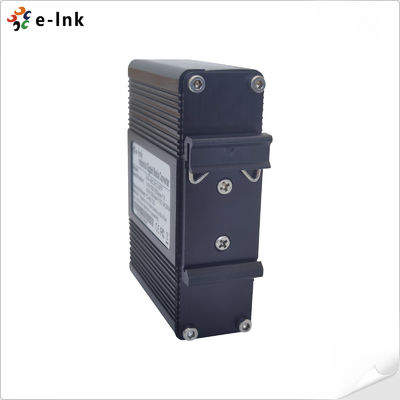

| Befestigungsmöglichkeiten | ►Nichterfüllungs-Hutschiene-Klammer installierte; Wand-Berg-Klammer ist eingeschlossen. |
| Energieoptionen | ►Stromversorgung 24W/1A 24VDC. Offener Draht für Verteiler |
| ►Stromversorgung soll separat gekauft werden. |
