Produktdetails:
Zahlung und Versand AGB:
|
| Schlüsselwörter: | Optischer Transceiver SFPs | Datenrate: | 100GE |
|---|---|---|---|
| Wellenlänge: | 1310nm | Faser-Art: | Monomode--Duplex LC |
| Getriebe-Abstand: | 500m | Betriebstemperatur: | 0°C | 70°C |
| Markieren: | Optischer Modultransceiver QSFP28 DR1,Optischer Modultransceiver Duplex LC,optischer Transceiver des Moduls 100G |
||

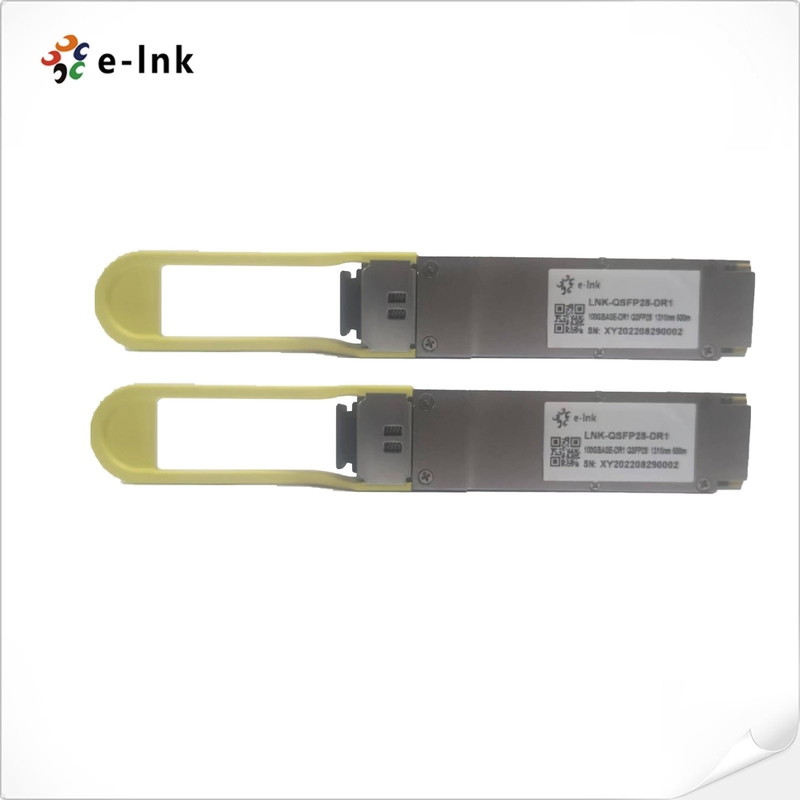

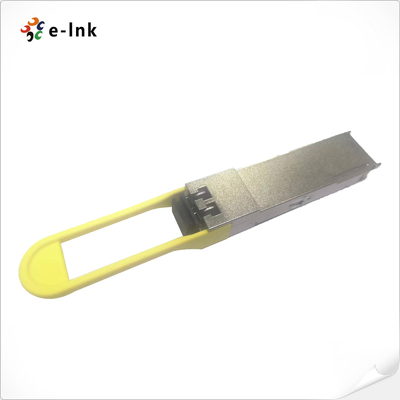

QSFP28 optisches Transceiver-Duplex LC-Verbindungsstück des Modul-100GBASE-DR1 1310nm 500m
Transceiver-Vorteile 100G QSFP
►Konform mit Standard QSFP28: SFF-8636 Rev 2.10a
►Hochgeschwindigkeits-elektrische Schnittstelle Inputs/Output (CAUI-4)
►Paket QSFP28 MSA mit Duplex-LC-Verbindungsstück
►Serielle Zweidrahtschnittstelle mit Digital-Diagnoseüberwachung
►Beendigung KP4 FEC innerhalb des Moduls
Übermittler-optische Spezifikationen
| Parameter | Symbol | Min. | Typisch | Maximum. | Einheit | Anmerkungen |
| Wellenlänge | λC | 1304,5 | 1311 | 1317,5 | Nanometer | |
| Seitenmodusunterdrückungsverhältnis | SMSR | 30 | - | - | DB | |
| Durchschnittliche optische Produkteinführungs-Energie | SCHELLFISCH | -2,9 | - | 4 | dBm | 1 |
| Durchschnittliche Produkteinführungsenergie WEG des Übermittlers | POUT_OFF | - | - | -15 | dBm | |
| Löschungs-Verhältnis | ER | 3,5 | - | - | DB | |
| Äußerer optischer Modulations-Umfang (OMAouter) | OMAouter | -0,8 | - | 4,2 | dBm | |
| Produkteinführungsenergie in OMAouter-Mangel |
OMAouter- TDECQ |
|||||
|
TDECQ: für Löschungsverhältnis ≥ 5 DB |
-2,2 |
- | - | dBm | ||
| für Löschungsverhältnis < 5="" dB=""> | -1,9 | |||||
| Übermittler- und Streuungsaugenschließung | TDECQ | - | - | 3,4 | DB | |
| TDECQ – 10log10 (Ceq) | CEQ | - | - | 3,4 | DB | |
| RIN15.5OMA | RIN | - | - | -136 | dB/Hz | |
| Optische Rückflussdämpfungstoleranz | ORLT | - | - | 15,5 | DB | |
| Übermittlerübergangszeit | - | - | 17 | ps | ||
| Übermittler-Reflexionsvermögen | TR | - | - | -26 | DB |
Empfänger-optische Spezifikationen
|
Parameter |
Symbol |
Min. |
Typisch |
Maximum. |
Einheit |
Anmerkungen |
|
Wellenlänge |
λC |
1304,5 |
1311 |
1317,5 |
Nanometer |
|
|
Schaden-Schwelle |
|
5 |
- |
- |
dBm |
|
|
Durchschnitt empfangen Energie |
|
-5,9 |
- |
4 |
dBm |
1 |
|
Empfangen Sie Energie (OMAouter) |
RP |
- |
- |
4,2 |
dBm |
|
|
Empfänger-Reflexionsvermögen |
Eisenbahn |
- |
- |
-26 |
DB |
|
|
Empfängerempfindlichkeit (OMAouter) |
RS |
- |
- |
Maximal (- 3,9, SECQ-5.3) |
dBm |
|
|
Betonte Empfängerempfindlichkeit |
SRS |
- |
- |
-1,9 |
dBm |
2 |
|
Betonte Empfänger-Empfindlichkeits-Testbedingungen: |
- |
- |
- |
Einrichtungs-Informationen
|
Teilnummer |
Anwendung |
Datenrate |
Lasersender |
Faser-Art |
|
LNK-QSFP28-DR1 |
100GBASE-DR |
100GE (53,125 GBD) |
1311nm EML |
SMF |
