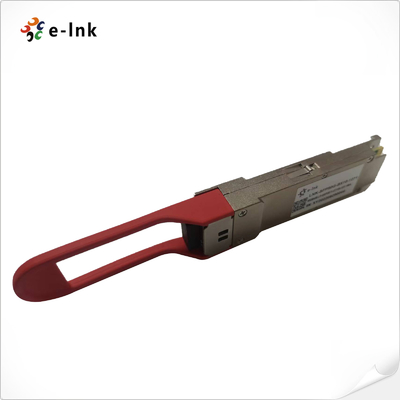

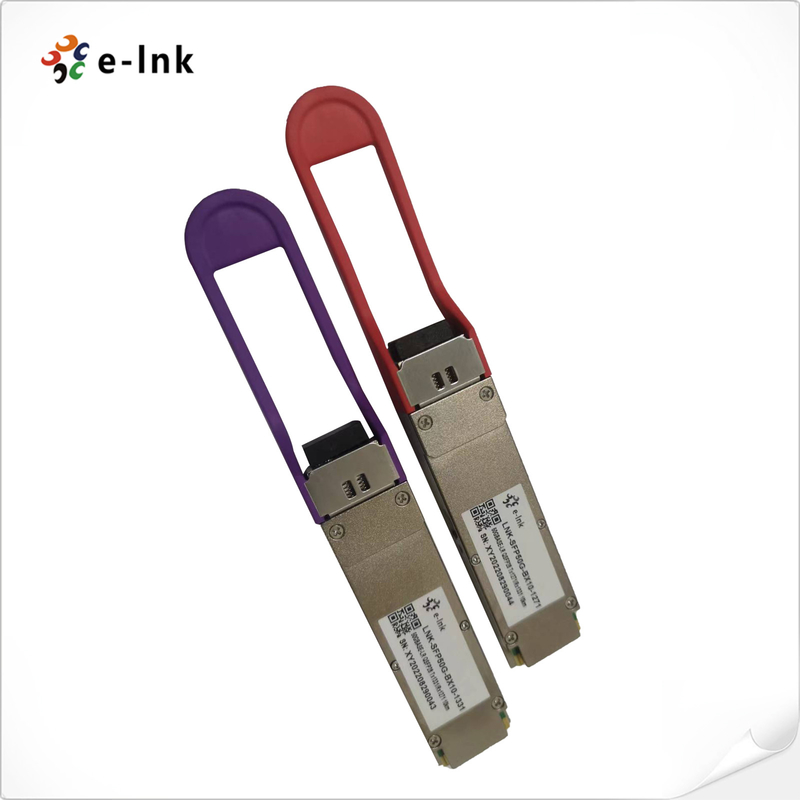

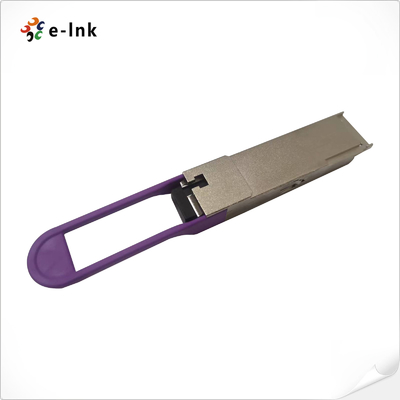

Faser-Optikmodul 50G LR BIDI QSFP28 einzelnes LC 1271nm 1331nm Transceiver-10KM

Parameter

Symbol

Min.

Typisch

Maximum.

Einheit

Anmerkungen

Funktionierende Gehäusetemperatur

TOPR

0

-

70

ºC

Stromversorgungs-Spannung

VCC

3,135

3,3

3,465

V

Blitzschneller Spitzenstrom am heißen Stecker

ICC_IP

-

-

1800

MA

Nachhaltiger Spitzenstrom am heißen Stecker

ICC_SP

-

-

1485

MA

Höchstleistungs-Ableitung

PD

-

-

4,5

W

Höchstleistungs-Ableitung,
Modus der geringen Energie

PDLP

-

-

1,5

W

Datenrate

DRL

-

26,5625

-

GBaud/s

-

26.5625x2

-

GBit/s

Serielle Schnittstellen-ZweidrahtTaktfrequenz

-

-

-

400

kHz

Stromversorgungs-Geräusch-Toleranz

-

-

-

66

mVpp

Differenziale Datenausgabe-Last Rx

-

-

100

-

Ohm

Funktionierender Abstand

-

2

-

10000

m

Parameter

Symbol

Min.

Typisch

Maximum.

Einheit

Anmerkungen

Wellenlänge

λc

1264,5

1271

1277,5

Nanometer

1

λD

1324,5

1331

1337,5

Nanometer

2

Seiten-Modusunterdrückungsverhältnis

SMSR

30

DB

Durchschnittliche Produkteinführungsenergie

SCHELLFISCH

-4,5

-

4,2

dBm

Durchschnittliche Produkteinführungsenergie WEG des Übermittlers

POUT_OFF

-

-

-30

dBm

Äußerer optischer Modulations-Umfang (OMAouter)

POUTL

-1,5

-

4

dBm

Löschungsverhältnis

ER

3,5

-

-

DB

Produkteinführungsenergie in OMAouter minus TDECQ

OMA-TDECQ

-2,9

-

-

dBm

Übermittler- und Streuungsaugenschließung für PAM4 (TDECQ)

TDECQ

-

-

3,2

DB

3

TDECQ – 10log10 (Ceq)

Ceq

-

-

3,2

DB

Optische Rückflussdämpfungstoleranz

ORLT

-

-

15,6

DB

RIN_15,6OMA

RIN

-

-

-132

dB/Hz

Übermittler-Reflexionsvermögen

-

-

-26

DB

Parameter

Symbol

Min.

Typisch

Maximum.

Einheit

Anmerkungen

Wellenlänge

λC

1324,5

1331

1337,5

Nanometer

1

λD

1264,5

1271

1277,5

Nanometer

2

Empfängerempfindlichkeit (OMAouter)

maximal (– 8,4; SECQ – 9,8)

dBm

3,4

Betonte Empfängerempfindlichkeit (OMAouter)

-

-

-

-6,6

dBm

Zustände des betonten Empfängerempfindlichkeitstests:

Betonte Augenschließung für PAM4 (SECQ)

-

-

3,2

-

DB

SECQ – 10log10 (Ceq)

-

-

-

3,2

DB

Schaden-Schwelle

P_damage

5,2

-

-

dBm

Durchschnitt empfangen Energie

-

-10,8

-

4,2

dBm

Empfangen Sie Energie (OMAouter)

OMA

-

-

4

dBm

Empfänger-Reflexionsvermögen

RXR

-

-

-26

DB

LOS erklären

LOSA

-30

dBm

LOS de-erklären

LOSD

-11

dBm

Los-Hysterese

LOSH

0,5

DB
