Produktdetails:
Zahlung und Versand AGB:
|
Schlüsselwörter: | Handels-optischer Transceiver SFPs | Datenrate: | Ethernet 400GB |
---|---|---|---|
Verbindungsstück: | Verbindungsstück MPO12 | Getriebe-Abstand: | 2km |
Wellenlänge: | 1310nm | Betriebstemperatur: | 0°C | 70°C |
Markieren: | MPO12 Transceiver des Verbindungsstücks 400G DR4,Optik-400G DR4 Transceiver der Faser,2KM QSFP Transceiver-Modul |

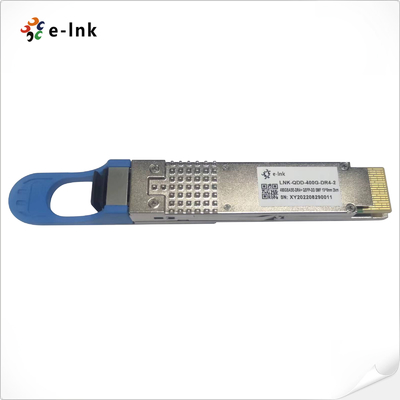

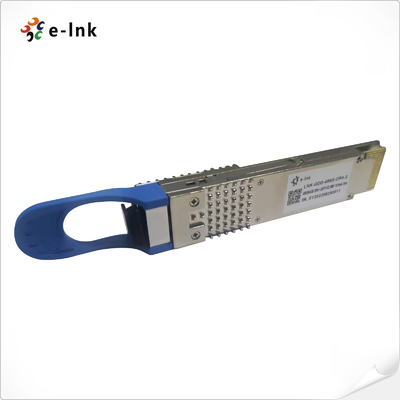

Verbindungsstück des Faser-Optikmodul-400GBASE-DR4 QSFP-DD 1310nm 2KM des Transceiver-MPO12
Transceiver-Vorteile 400G QSFP
►Konform mit IEEE802.3bs-Standard:
- Elektrische Schnittstelle 400GAUI-8
►Konform mit Standards IEEE 802.3cu:
- optische Schnittstelle 4x 100GBASE-FR1
►Konform mit QSFP-DD MSA HW Rev 5,1
- Art - 2 unterbringend mit Verbindungsstück MPO-12
►Konform mit QSFP-DD CMIS Rev 4,0
Übermittler-optische Spezifikationen
Parameter |
Symbol |
Min. |
Typisch |
Maximum. |
Einheit |
Anmerkungen |
Wellenlänge |
λC |
1304,5 |
1311 |
1317,5 |
Nanometer |
|
Seitenmodus-Unterdrückungs-Verhältnis |
SMSR |
30 |
- |
- |
DB |
|
Durchschnittliche Produkteinführungs-Energie, jeder Weg |
AOPL |
-3,1 |
- |
4 |
dBm |
1 |
Äußerer optischer Modulations-Umfang (OMAouter), jeder Weg |
TOMA |
- |
- |
4,2 |
dBm |
|
Äußerer optischer Modulations-Umfang (OMAouter) jeder Weg: für 1.4≤TDECQ≤3.4dB |
TOMA |
-0,1 – 1,5 + TDECQ |
- |
- |
dBm |
|
Übermittler-und Streuungs-Augen-Schließung für PAM4 (TDECQ), jeder Weg |
TDECQ |
- |
- |
3,4 |
DB |
|
Übermittleraugenschließung für PAM4 (TECQ) |
TECQ |
- |
- |
3,4 |
DB |
|
| TDECQ - TECQ | |
- |
- |
- |
2,5 |
DB |
|
Über/Untertrieb |
- |
- |
- |
22 |
% |
|
Übermittlerenergieexkursion |
- |
- |
- |
2 |
dBm |
|
Durchschnittliche Produkteinführungs-Energie WEG des Übermittlers, jeder Weg |
FEINER PINKEL |
- |
- |
-15 |
dBm |
|
Löschungs-Verhältnis, jeder Weg |
ER |
3,5 |
- |
- |
DB |
|
RIN17,1OMA |
RIN |
- |
- |
-136 |
dB/Hz |
|
Optische Rückflussdämpfungs-Toleranz |
ORL |
- |
- |
17,1 |
DB |
|
Übermittler-Reflexionsvermögen |
TR |
- |
- |
-26 |
DB |
|
Übermittler-Übergangs-Zeit |
Tt |
- |
- |
17 |
ps |
Empfänger-optische Spezifikationen
Parameter |
Symbol |
Min. |
Typisch |
Maximum. |
Einheit |
Anmerkungen |
Wellenlänge |
λC |
1304,5 |
1311 |
1317,5 |
Nanometer |
|
Schaden-Schwelle, jeder Weg |
AOPD |
5 |
- |
- |
dBm |
|
Durchschnitt empfangen Energie, jeden Weg |
AOPR |
-7,1 |
- |
4 |
dBm |
1 |
Empfangen Sie Energie (OMAouter), jeder Weg |
OMAR |
- |
- |
4,2 |
dBm |
|
Empfänger-Reflexionsvermögen |
Eisenbahn |
- |
- |
-26 |
DB |
|
Empfänger-Empfindlichkeit (OMAouter), jeder Weg für TECQ <1> für 1.4≤TECQ≤3.4dB |
SOMA |
- |
|
-4,5 -5.9+TECQ |
dBm |
|
Betonte Empfänger-Empfindlichkeit (OMAouter), jeder Weg |
SRS |
- |
- |
-2,5 |
dBm |
2 |
Zustände des betonten Empfängerempfindlichkeitstests |
- |
- |
|
- |
|
|
Betonte Augenschließung für PAM4 (SECQ) |
- |
- |
3,4 |
- |
DB |
Pin Definitions
Einrichtungs-Informationen
Teilnummer. |
Anwendung |
Datenrate |
Lasersender |
Faser-Art |
LNK-QDD-400G-DR4-2 |
400GBASE-DR4+ |
Ethernet 400GB |
EML |
Einmodenfaser |
