Produktdetails:
Zahlung und Versand AGB:
|
| Schlüsselwörter: | Handels-optischer Transceiver SFPs | Datenrate: | Ethernet 400G |
|---|---|---|---|
| Verbindungsstück: | Verbindungsstück MPO12 | Faser-Art: | Einmodenfaser |
| Getriebe-Abstand: | 10km | Lasersender: | EML |
| Markieren: | optisches Transceiver-Modul 400G SFP,Optisches Transceiver-Modul MPO12 SFP,Transceiver QSFP 400G DR4 |
||

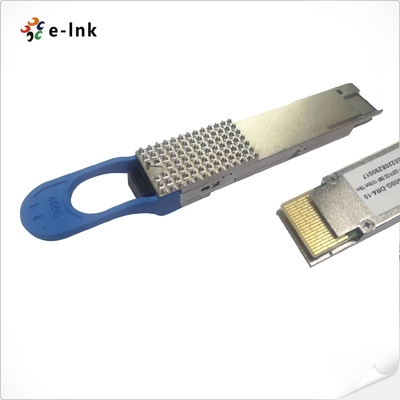

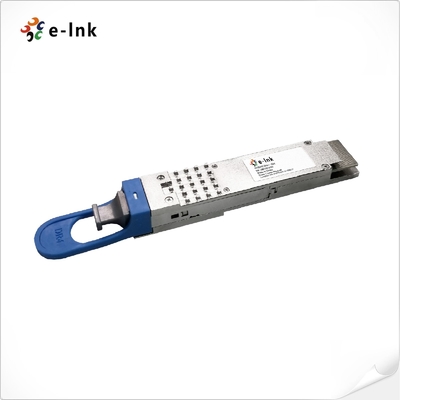

Verbindungsstück des SFP-Optikmodul-400GBASE-DR4 QSFP-DD 1310nm 10KM Transceiver-MPO12
Optische Transceiver-Modul-Vorteile
►Willigt mit EU richtungweisendes 2011/65/EU ein (RoHS konform)
►Höchstleistungs-Leistungsaufnahme 10W
►Betriebstemperatur 0°C des Falles zu 70°C
►Serielle Zweidrahtschnittstelle mit digitaler Diagnoseüberwachung
►Laser der Klassen-1
Elektrische Spezifikations-Hochgeschwindigkeitssignal (konform mit IEEE 802,3 400GAUI-8)
|
Empfänger (Modul-Ertrag) |
||||||
| Parameter | Symbol | Min. | Typisch | Maximum. | Einheit | Anmerkungen |
| Wechselstrom-Gleichtaktausgangsspannung (Effektivwert) | - | - | 17,5 | Millivolt | ||
| Differenziale Ausgangsspannung | - | - | 900 | Millivolt | ||
| Fast-Endeaugenhöhe, Differenzial | 70 | - | - | Millivolt | ||
| Fernaugenhöhe, Differenzial | 30 | - | - | Millivolt | ||
| Fernvorläuferverhältnis | -4,5 | - | 2,5 | % | ||
| Differenziale Beendigungs-Fehlanpassung | - | - | 10 | % | ||
| Übergangs-Zeit (Minute, 20% bis 80%) | 9,5 | - | - | ps | ||
| DC-Gleichtakt Spannung | -350 | - | 2850 | Millivolt | ||
| Übermittler (Modul-Input) | ||||||
| Parameter | Symbol | Min. | Typisch | Maximum. | Einheit | Anmerkungen |
| Differenziale Toleranz der Eingangsspannung PKpK | 900 | - | - | Millivolt | ||
| Differenziale Beendigungsfehlanpassung | - | - | 10 | % | ||
| Unsymmetrischer Spannungstoleranz-bereich | -0,4 | - | 3,3 | V | ||
| DC-Gleichtakt Spannung | -350 | - | 2850 | Millivolt | ||
Elektrische Spezifikations-langsames Signal (konform mit QSFP-DD HW Rev 5,1)
|
Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Bedingung |
|
Modulertrag SCL und SDA |
Vol. |
0 |
0,4 |
V |
|
|
Modul eingegebenes SCL und SDA |
VIL |
-0,3 |
VCC *0.3 |
V |
|
|
VIH |
VCC *0.7 |
VCC +0,5 |
V |
|
|
|
InitMode, ResetL und ModSelL |
VIL |
-0,3 |
0,8 |
V |
|
|
VIH |
2 |
VCC +0,3 |
V |
|
|
|
International |
Vol. |
0 |
0,4 |
V |
|
|
VOH |
VCC-0.5 |
VCC +0,3 |
V |
Aktive Faserhäfen im Verbindungsstück MPO12 auf Modulseite
Einrichtungs-Informationen
|
Teilnummer. |
Anwendung |
Datenrate |
Lasersender |
Faser-Art |
|
LNK-QDD-400G-DR4-10 |
400GBASE-DR4 10km |
Ethernet 400GB |
EML |
Einmodenfaser |
