Produktdetails:
Zahlung und Versand AGB:
|
| Schlüsselwörter: | Optischer Transceiver QSFP | Anwendung: | 400GBASE-FR4 |
|---|---|---|---|
| Faser-Art: | Einmodenfaser | Abstand: | 2km |
| Leistungsaufnahme: | 12 W | Unterstützung: | Digital-Diagnoseüberwachung |
| Markieren: | 400GBASE-FR4 QSFP optisches Modul,Optisches Modul SMF QSFP,2KM QSFP optisches Modul |
||

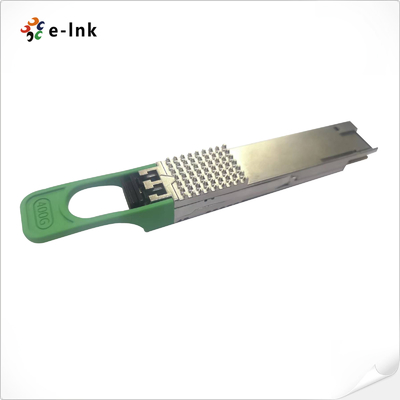

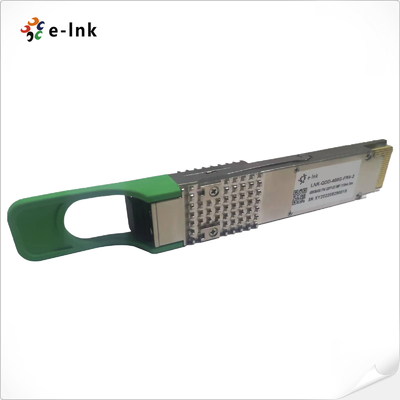

Transceiver-Monomode--Duplex LC QSFP-Modul-400GBASE-FR4 QSFP-DD 1310nm 2KM
optische Modul-Vorteile des Ethernet-400G
►Konform mit technischer Spezifikation 400G-FR4 bringen Sie 2,0 auf Touren
- (100G Lambda MSA) und 400GBASE-FR4 (IEEE802.3cu)
►Konform mit Standard IEEE 802.3bs:
elektrische Schnittstelle -400GAUI-8
►Konform mit QSFP-DD MSA HW Rev 5,1
e-artig 2 unterbringend mit Duplex-LC-Verbindungsstück
►Konform mit QSFP-DD CMIS Rev 4,0
Elektrische Spezifikations-Hochgeschwindigkeitssignal (konform mit IEEE 802.3bs 400GAUI-8)
|
Empfänger (Modul-Ertrag) |
||||||
|
Parameter |
Symbol |
Min. |
Typisch |
Maximum. |
Einheit |
Anmerkungen |
|
Wechselstrom-Gleichtaktausgangsspannung (Effektivwert) |
|
- |
- |
17,5 |
Millivolt |
|
|
Differenziale Ausgangsspannung |
|
- |
- |
900 |
Millivolt |
|
|
Fast-Endeaugenhöhe, Differenzial |
|
70 |
- |
- |
Millivolt |
|
|
Fernaugenhöhe, Differenzial |
|
30 |
- |
- |
Millivolt |
|
|
Differenziale Beendigungs-Fehlanpassung |
|
- |
- |
10 |
% |
|
|
Übergangs-Zeit (Minute, 20% bis 80%) |
|
9,5 |
- |
- |
ps |
|
|
DC-Gleichtakt Spannung |
|
-350 |
- |
2850 |
Millivolt |
|
|
Übermittler (Modul-Input) |
||||||
|
Parameter |
Symbol |
Min. |
Typisch |
Maximum. |
Einheit |
Anmerkungen |
|
Differenziale Toleranz der Eingangsspannung PKpK |
|
900 |
- |
- |
Millivolt |
|
|
Differenziale Beendigungsfehlanpassung |
|
- |
- |
10 |
% |
|
|
Unsymmetrischer Spannungstoleranz-bereich |
|
-0,4 |
- |
3,3 |
V |
|
|
DC-Gleichtakt Spannung |
|
-350 |
- |
2850 |
Millivolt |
|
Elektrische Spezifikations-langsames Signal (konform mit QSFP-DD HW Rev 5,1)
|
Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Bedingung |
|
Modulertrag SCL und SDA |
Vol. |
0 |
0,4 |
V |
|
|
Modul eingegebenes SCL und SDA |
VIL |
-0,3 |
VCC *0.3 |
V |
|
|
VIH |
VCC *0.7 |
VCC +0,5 |
V |
|
|
|
LPMode, ResetL, ModSelL und ePPS |
VIL |
-0,3 |
0,8 |
V |
|
|
VIH |
2 |
VCC +0,3 |
V |
|
|
|
International |
Vol. |
0 |
0,4 |
V |
|
|
VOH |
VCC-0.5 |
VCC +0,3 |
V |
Einrichtungs-Informationen
|
Teilnummer. |
Anwendung |
Datenrate |
Lasersender |
Faser-Art |
|
LNK-QDD-400G-FR4-2 |
400GBASE-FR4 |
Ethernet 400GB |
EML |
Einmodenfaser |
