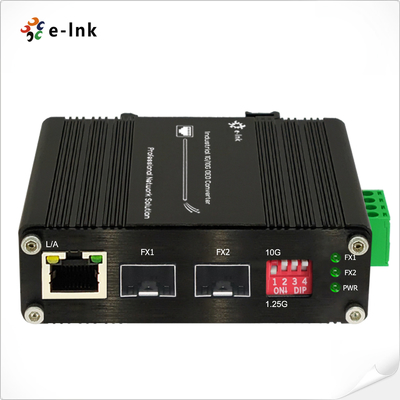

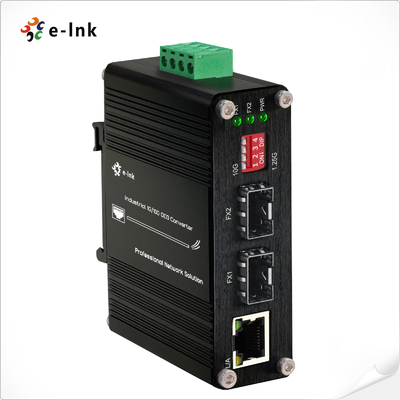

Industrie 1G/10G SFP+ zu SFP+ OEO-Wandler (3R-Repeater) mit 1G Ethernet-Medienwandlerfunktion
Vorteile des industriellen Ethernet-Switches
Transparent Transport und sehr geringe Verzögerungen
Die 3R-Funktion (Regeneration, Umgestaltung, Neuauflage)
Unterstützung von Hot Plugging, Full State LED Display, einfache Installation
- Unterstützung der von der ITUT vorgeschriebenen DWDM/CWDM-Wellenlänge und Anzeige der DDM-Funktion
Unterstützung von Loop-Back und Jumbo-Frame
Der DIP-Switch unterstützt die Übertragung von Daten mit 1,25G/10G-Faserdaten
Kann als 1G Ethernet Media Converter sein, wenn Ethernet verwendet wird
¢ Gehäuse aus Aluminium mit IP40-Wert
Industrie-Ethernet-Schalter Technische Indizes
| Leistungsdaten |
Technische Indizes |
| Funktion der Ausrüstung |
3R-Wiederholger |
| Übertragungsgeschwindigkeit |
10G: 8,5 Gb/s bis 11,7 Gb/s |
| Protokollen |
8.5G Glasfaserkanal
SONET OC-192, SDH STM-64 (9,95 Gbps)
10G WAN (10Gbps)
10G LAN (10,31 Gbps)
OTN OTU-2 (G.709) (10,70 Gbps)
10G LAN mit 255/237 FEC-Codierung (11,09 Gbps)
10G Glasfaserkanal (11,32 Gbps)
10G-POS
|
|
Maximaler Paket
Weiterleitungsquote
|
14,880,950/S |
| ESpezifikationen für den thernet Media Converter |
| Normen |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Vollduplex-Flusssteuerung
|
| Arbeitsmodus |
10/100/1000BASE-T bis 1000BASE-SX/LX |
| Portentyp |
SFP bis RJ45 |
| Netzwerkkabel |
Verknüpfte Paare
10BASE-T: 2-paarige UTP-Kategorie 3,4,5, bis zu 100 m
100BASE-TX: Zwei-Paar-UTP-Kat. 5, bis zu 100m
1000BASE-T: 4-paarige STP-Kategorie 5 bis 100 m
Glasfaserkabel
1000BASE-SX:
Multimode-Faserkabel von 50/125 μm oder 62,5/125 μm bis zu 220/550 m/2 km.
1000BASE-LX:
9/125μm Einzelmoduskabel, für eine lange Entfernung von 10/20/40/80/120km (je nach SFP-Modul)
|
| Elektrische und mechanische Maschinen |
| Überlastung der Stromzuführung |
Automatisch zurücksetzbar |
| Umgekehrte Polarität |
Gegenwärtig |
| LED-Anzeiger: |
| PWR |
Leistungsstatus |
| Zinssätze |
SFP-Anschluss 1 |
| Zinssätze |
SFP-Anschluss 2 |
| L.A. |
TP LINK/ACT |
| Gehäuse |
Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Schienenhalter |
Industrie-Ethernet-SchalterÜbersicht

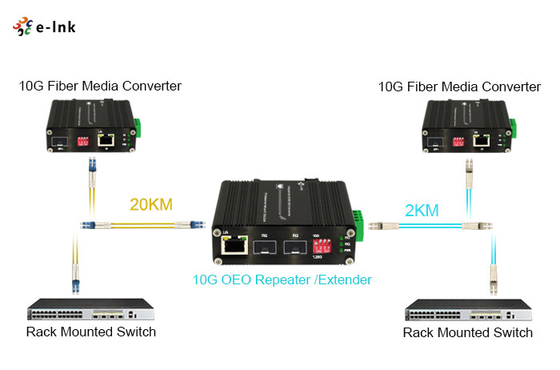

ETH-IMC2402-OEO-Serie Industrial 10G OEO Converter ist eine Verbindung zwischen Glasfaser-zu-Glasfaser-Geräten mit einer Funktion von 10 Gbps als Glasfasermediekonverter,oder als Glasfaser-Repeater für die Fernübertragung in rauen Umgebungen bei Betriebstemperaturen von -40 bis 80 °C.
Es ist für Netzwerk-Backbone-Anwendungen (SAN, LAN, MAN) geeignet. Unterstützt SDH/SONET STM-64/OC-192, 10G-Faserkanal, 10G-Ethernet, die in Forschungs- und Entwicklungslaboratorien, Rechenzentren, Telekommunikationsräumen eingesetzt werden können.Es unterstützt die optische Wellenlängenkonvertierung 1310nm/1550nm/CWDM/DWDM mit Loop-back.
Wenn nur der Kupfer- und Glasfaseranschluss angeschlossen ist, kann die 1 Gbps Ethernet-Ausrüstung als Glasfaser-zu-Kupfer-Medienumwandler fungieren.ermöglicht eine Fernübertragung von bis zu 120 km zwischen Glasfaser- und Kupferverbindungen.
Bestellinformationen
| Modell |
Beschreibung |
| ETH-IMC2402-OEO |
Industrie 1G/10G SFP+ zu SFP+ OEO-Wandler (3R-Repeater) mit 1G Ethernet-Medienwandlerfunktion |
| SFP-Optionen |
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite aus |
| Das SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
► Default DIN-Rail Bracket installed |
| Leistungsoptionen |
¢ DIN-Rail-Stromversorgung. Offener Draht für Terminalblock. |
| Die Stromversorgung ist separat zu erwerben. |
