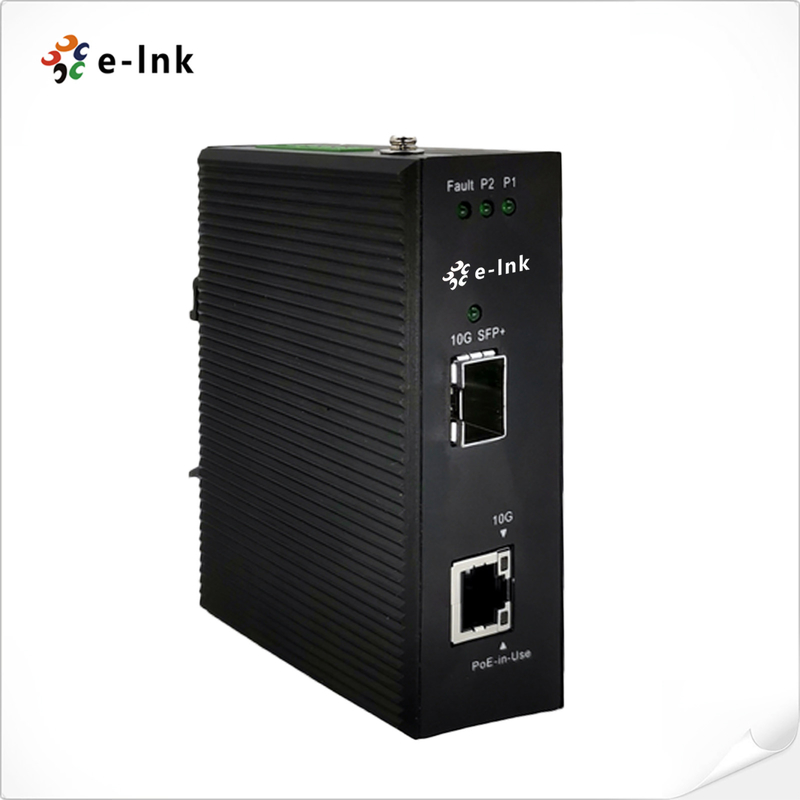

10G SFP+ zu Multi-Gigabit PoE++ Konverter 90W Industrial Media Bridge
Übersicht
DieE-Link LNK-10GHP-Serieist eine nächste Generation10G SFP+ bis Multi-Gigabit für die Industrie
PoE++-Medienumwandler, gebaut, um beide zu liefernultrahohe BandbreiteundLeistungsstarke PoE++-Ausgabe
(bis zu 90 W)für fortschrittliche Netzwerkgeräte.Wi-Fi
6 Zugangspunkte, Überwachungs-Backbones und Edge Computing, es sorgt für nahtlose Daten und Strom
Lieferung imschwierige Industrieumgebungen.
Kompakte, Lüfterlose und IP40-Klassifizierte, bietet10G-Leistung mit flexibler Mehrgeschwindigkeitskompatibilität
(10G/5G/2.5G/1G/100M), zusammen mitüberflüssige Gleichstrom-Eingängefür den ununterbrochenen Betrieb.
Eigenschaften
10G SFP+ bis 10G/5G/2.5G/1G/100M RJ45intelligente Umwandlung
IEEE 802.3bt PoE++ bis zu 90 Wfür leistungsstarke PDs (Wi-Fi 6 APs, PTZ-Kameras usw.)
Kompaktes Aluminiumgehäuse ohne Lüfter, IP40 für industrielle Zuverlässigkeit
Betrieb bei großer Temperaturvon -40°C bis +80°C
Überflüssige 44 ̊57 VDC-Doppelstrom-Einträgemit einem Umkehrpolaritätsschutz
DIN-Schienen- und WandhalterFlexibilität für verschiedene Anlagen
Hochgeschwindigkeits-Schaltstoff 20 Gbpsmit einer Leistung von nicht-blockierenden Eigenschaften
Umfassender ESD- und Überspannungsschutz, mit CE/FCC/RoHS konform
Technische Indizes
| Ethernet |
| Standards: |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae 10Gbps Ethernet |
| IEEE 802.3x Full-Duplex-Flusssteuerung |
| IEEE 802.3az Energieeffizientes Ethernet |
| IEEE 802.3bt 4-Paar-Leistung über Ethernet |
| IEEE 802.3at Leistung über Ethernet Plus PSE |
| IEEE 802.3af Leistung über Ethernet Plus |
| Durchflusssteuerung: |
IEEE 802.3x Pause-Frame für Full-Duplex |
| Schaltstoff: |
20 Gbps/nicht blockierend |
| Netzwerkkabel |
10G/5G/2.5G/1G/100M Basis-T:
10G - Kategorie 6A/7
5G - Kategorie 6/6A/7
2.5G/1G - Kategorie 5e/6/6A/7
100M
UTP-Kabel der Kategorie 5/5e/6/6A/7 (maximal 100 Meter)
EIA/TIA-568 100-Ohm-STP (maximal 100 Meter)
10GBase-LR/SR/BX:
Kabel aus mehrmodischen Glasfasern mit einer Länge von 50/125um oder 62,5/125um bis 300 m
9/125um-Ein-Modus-Glasfaserkabel, bis zu 80 km
|
| Schnittstelle |
| Anschluss: |
1 x 10G/5G/2.5G/1G/100M Base-T RJ45-Schnittstelle mit IEEE 802.3bt PoE++-Injektorfunktion |
| Optischer Port: |
1 x 10GBase-X SFP+ Schnittstelle |
| PoE (Power über Ethernet) |
| Standard: |
IEEE 802.3af Leistung über Ethernet
IEEE 802.3at Leistung über Ethernet Plus
IEEE 802.3bt Leistung über Ethernet Plus Plus
|
| Hafen: |
RJ45 |
| PoE-Leistungsausgabe: |
802.3bt PoE++: 90 W |
| Typ der PoE-Stromversorgung: |
Endspannweite + mittlere Spannweite |
| Zuweisung des Power-Pins: |
Endspannweite: 1/2 (-), 3/6 (+);
Mittelstrecke: 4/5 (+), 7/8 (-)
|
| PoE-Strombudget: |
90 Watt@44~57V Gleichspannungsstrom |
| Umwelt |
| Betriebstemperatur: |
-40°C bis 80°C (-40°F bis 176°F) |
| Speichertemperatur: |
-40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
| MTBF |
> 100 000 Stunden |
| Elektrische und mechanische Maschinen |
| Eingangsleistung: |
44 ~ 57VDC (Terminalblock) |
| Stromverbrauch: |
System eingeschaltet ohne Belastung: 48 V Gleichstrom: 4,36 W
Volllast mit PoE++: 48V Gleichstrom: 98W
|
| Überlastung der Stromzufuhr: |
Automatisch zurücksetzbar |
| Umgekehrte Polarität: |
Gegenwärtig |
| Abmessungen (WxDxH): |
3.03 x 1.48 x 4.21 Zoll (77 x 37.5 x 107 mm) |
| Gewicht: |
270 g |
| Gehäuse: |
Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Schiene und Wandhalter |
| LED-Anzeiger: |
| P1/P2: |
Leistungsstatus |
| Fehler: |
Fehlerwarnsignal |
| 10G: |
10G-Ethernet-Verbindungsstatus |
| 10G SFP+: |
10G SFP+-Verbindungsstatus |
| Zulassungen nach Vorschriften |
| ISO9001, CE, FCC, RoHS |
| Einheit für die Bereitstellung von Fahrzeugen |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| Einheitliche Prüfverfahren |
| Einheit für die Berechnung der Emissionswerte2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| IEC 61000-4-5: 2014 (Wachstum) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-GY10GP-SFP |
Industrieller 10GBase-X SFP+ zu 10G/5G/2.5G/1G/100M Base-T 802.3bt PoE++ Medienwandler |
| SFP+-Optionen |
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite (Industrial SFP). |
| Das SFP+-Modul ist separat zu erwerben. |
| Montageoptionen |
Standard DIN-Rail-Behälter installiert; |
| Leistungsoptionen |
- 120W/2.5A 48VDC DIN-Rail Stromversorgung. |
|
Die Stromversorgung ist separat zu erwerben.
|
Anwendung
Methode 1: Einseitig - Erweiterung der Reichweite eines optischen Schalters.

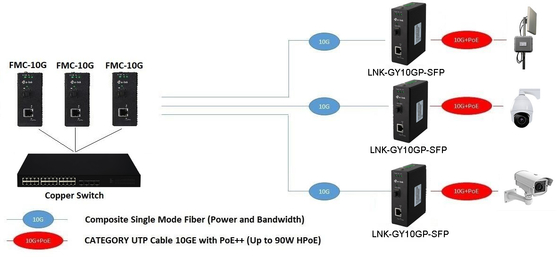

Methode 2: Doppelseitig - Erweiterung der Reichweite eines Kupferschalters.
