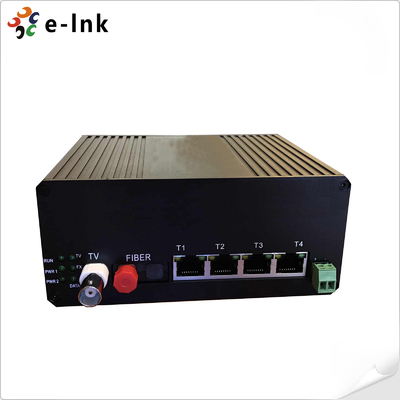

Robuste 4-Port-Fast Ethernet + Video + RS485 + 1G Faser-Industrie-Switch
Übersicht
DieE-Link LNK-GY4E1V1D-Serieist einphysikalisch isolierter industrieller Ethernet-SwitchDas...
integriert4x10/100M Ethernet,1xVideo,1xRS485, und1xGigabit-Faser-Uplinkfür sichere und
effiziente Datenübertragung über mehrere unabhängige Netze.
Sie wurde für anspruchsvolle industrielle Anwendungen entwickelt.Gleichzeitiger Betrieb von privaten und öffentlichen
Netzwerkeohne Störungen, ideal fürVideoüberwachung, Automatisierung und DSLAM Bandbreite
Erweiterung.
In einemAluminiumhülle mit IP40-Bewertung, stellt es sicher,hohe Verlässlichkeit,überflüssige Leistung, undstabil
Betriebvon-40°C bis +85°Cin rauen Feldumgebungen.
Eigenschaften
4x10/100M isolierte Ethernet-Portsmit automatischer Verhandlung und automatischem MDI/MDI-X
Analog-Video-Eingang für 1xBNCfür die Echtzeitüberwachung
1xRS485 Datenkanalfür die Übertragung von Steuersignalen
1xGigabit-Faser-UplinkUnterstützung von Multimode- und Einzelmodus bis zu 80 km
Physische Netzwerkaussonderungfür eine verbesserte Datensicherheit und EMI-Schutz
Überflüssiger 24V Gleichspannungs-Doppelstrommit Überlast- und Polaritätsschutz
Gehäuse aus Aluminium mit IP40-Klasse, ohne Lüfter und kompakt für den industriellen Gebrauch
Weite Betriebstemperaturvon -40°C bis +85°C, unterstützt DIN-Rail/Wandmontage
Entspricht den Normen EN50155, NEMA TS-2 und IEC
Technische Indizes
| Parameter |
Spezifikationen |
| Häfen |
1 x Gigabit-Fiber-Port (FC-Standard)
4 x 10/100M Ethernet-Port mit physischer Isolierung zur gemeinsamen 100M-Geschwindigkeit
1 x Analogvideo
1 x RS485 Rückgabe von Daten
|
| Körperliche Eigenschaften |
Gehäuse: Aluminiumlegiertes Material mit IP40-Schutz
Abmessungen: 138 mm ((L) X 112 mm ((W) X 60 mm ((H)
Gewicht: 690 g
Installation: Anbringung auf der Schiene, Wandmontage
|
| Schnittstellen |
4 RJ45-Anschlüsse
Einhaltung von IEEE802.3, IEEE802.3u, 10/100Base-T ((X)
10/100Base-T ((X) automatische Verhandlungsgeschwindigkeit
Voll-/Halb-Duplex-Modus
Automatische MDI-MDI-X-Verbindung
Bis zu 100 M Cat-5-Übertragungsstrecke
1 BNC Hafen
Videoformat PAL/NTSC/SECAM
Videoimpedanz 75Ω
1 Datenanschluss
Datenformat RS485
1 Glasfaseranschluss
Einhaltung von IEEE802.3u, 1000Base-FX
Geschwindigkeit: 1000 Mbps
Wellenlänge: 1310nm/1550nm
Bis zu 500 m Übertragungsstrecke mit Multimode
Bis zu 20 km, 40 km, 60 km, 80 km Übertragungsstrecke mit Einzelmodus
SC/ST/FC-Schnittstellen sind optional
|
| Macht |
Eingangsspannung: 24VDC ((18-36VDC), überflüssige doppelte Eingänge
Eintrittsstrom: <0,5A @24VDC
Überlaststromschutz: Unterstützung
Umgekehrter Polaritätsschutz
Überflüssiger Schutz:
Anschluss: 6-Pin-Endgeräte
|
| Umweltgrenzen |
Betriebstemperatur: -40°C bis 85°C
Lagertemperatur: -40°C bis 85°C
Relative Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
|
| Genehmigungen |
Sicherheit:
UL 60950-1
EMI:
FCC Teil 15 Teil B Klasse A, EN 55022 Klasse A
EMS:
• EN61000-4-2 (ESD), Stufe 3
• EN61000-4-3 (RS), Stufe 3
• EN61000-4-4 (EFT), Stufe 3
• EN61000-4-5 (Spannung), Stufe 3
• EN61000-4-6 (CS), Stufe 3
• EN61000-4-8, Stufe 3
Schlag: IEC 60068-2-27
Freifall: IEC 60068-2-32
Schwingung: IEC 60068-2-6
Industrie: IEC61000-6-2
Schiene: EN50155, EN50121-4
Verkehr: NEMA TS-2
|
| Gewährleistung |
5 Jahre |

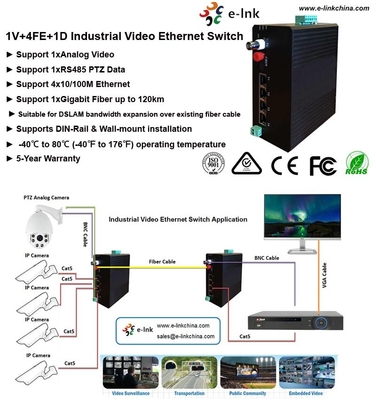

Anwendung
