E-Verbindung China-Technologie Co., Ltd.
Berufsfaser-optische Nachrichtenübertragung und CCTV-Sicherheits-Getriebe-Produkt-Hersteller
|
Produktdetails:
Zahlung und Versand AGB:
|
| Faser-Schnittstelle: | Simplex-LC | Übertragungsdistanz: | 550m-20Km |
|---|---|---|---|
| Wellenlänge: | 1310 nm/1550 nm | Betriebstemperatur: | -20℃~+70℃ |
| Abmessungen (WxDxH): | 19inch 1U (483 x 220 x 44.45mm) | Gewicht: | 7KG/pair |
| Hervorheben: | Unkomprimierter CWDM-Verlängerer,3G-SDI über Single Fiber Extender,SDI über Faserverlängerer |
||

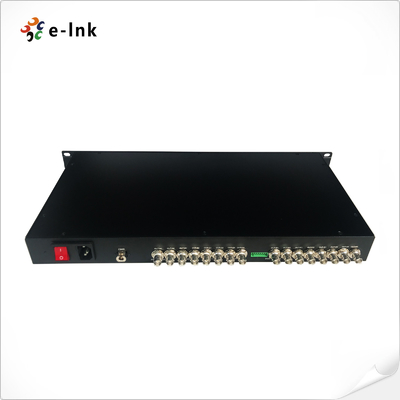

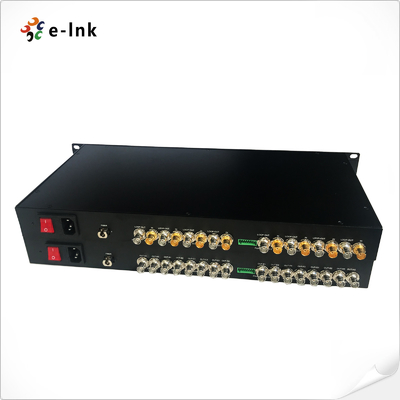

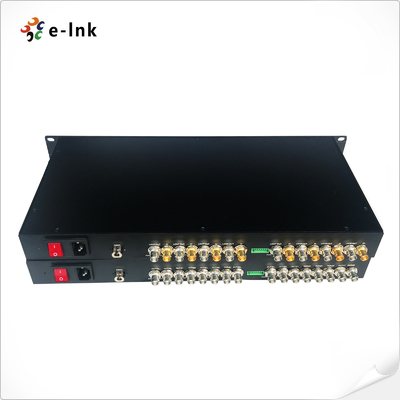

1U Rack-montierbar 8-Kanal SD/HD/3G-SDI über Single Fiber CWDM unkomprimierte Verlängerung
DVI-Faser-ErweiterungrVorteile
- 8-Kanal-SD/HD/3G-SDI-Videoübertragung über Glasfaser
- automatische Kabelgleichung zur Sicherstellung der Signalintegrität
️ Automatisches Zurückschalten 270Mbit/s - 1,48Gbit/s - 3Gbit/s
- Direkt kompatibel mit 3G-SDI-Kamerasystemen und unterstützt Reverse-RS-485-Datenprotokolle
- Langstreckenübertragungsfähigkeit von mindestens 10 km bis 120 km
¢ Leistungsaufnahme für Endgeräte für industrielle Anwendungen
Unterstützung von Hot-Swapping und Hot-Plugging
¢ Volldigitale Übertragung ohne Komprimierung auf Sendeebene;
- superoptischer dynamischer Bereich und ohne Einstellung vor Gebrauch;
WDM/CWDM/DWDM-Technik mit Glasfaser;
- LED-Statusanzeigen in Echtzeit zur Fehlerbehebung und Überwachung
- ein sehr breiter Temperaturbereich auf Industrieebene, der sich an verschiedene Umgebungen anpassen kann;
DVI-Faser-Erweiterung Technische Indizes
| Video | |
| Video-Schnittstelle | BNC |
| Video-Eingangs-/Ausgangsimpedanz | 75Ω |
| Video-Eingangs-/Ausgangsspannung | Typisch: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Video Bits Rate | Maximal 3,2 Gb/s |
| Differenzgewinn (10%~90% APL) | < 1% |
| Unterstützung des SDI-Formats | 625/25 PAL |
| 525/29.97 NTSC 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video-SDI-Standard | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Kartierung | |
| SMPTE424M 3Gb/s serielle Schnittstelle | |
| Daten | |
| Physische Schnittstelle | Industrieübliche Schraubterminals |
| Datentyp | Umgekehrter RS485 |
| Frequenz/Rate-Unterstützung | Max. 57600bps für RS485 |
| Berücksichtigung | < 109 |
| Elektrotechnik | |
| Stromadapter | Wechselstrom 110~220V |
| Stromverbrauch | < 15 W |
| LED-Anzeiger | |
| SDI A/B/C/D/E/F/G/H | SDI-Video |
| PWR | Stromversorgung |
| Mechanische | |
| Abmessungen (LxWxH) | 19 Zoll 1U (483 x 220 x 44.45mm) |
| Gewicht | 7 kg/Paar |
| Gehäuse | Aluminiumgehäuse |
| Montageoptionen | Haltestelle |
| MTBF | ≥100000 Stunden |
Industrie-Ethernet-MedienwandlerÜbersicht

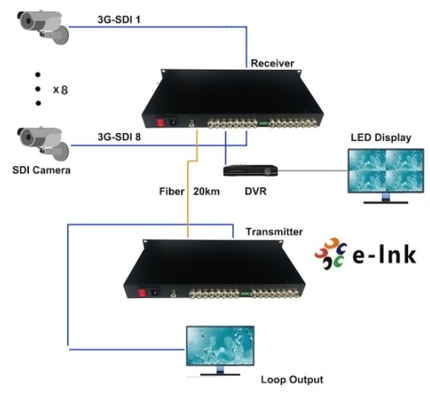

Die LNK-SDI-8V-Serie unterstützt ein 8-Kanal-SD/HD/3G-SDI-Standard-Hochdefinitions-Videosignal, das über ein einziges Glasfaserkabel übertragen wird, und überwacht das Signal lokal über einen SD/HD/3G-SDI-Schleifenausgang.E-Link 3G-SDI Video über Glasfaserkonverter umfasst einen Sender und einen Empfänger für 1080P 3G-SDI-SignalE-Link SD/HD/3G-SDI-Faser-Konverter können gleichzeitig 8-Ch SD/HD/3G-SDI-Video, 1-Ch Reverse RS-485-Daten, Signal über eine einzige optische Faser übertragen.Die Videoqualität entspricht dem Sendestandard, Audioqualität bis zum CD-Niveau unterstützt das Reverse RS-485 Datenkommunikationsformat.
Bestellinformationen
| Modell | Beschreibung |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI-Video mit Loop-out, 20km, SM, LC, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI-Video mit Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI-Video mit Loop-out + 1-Ch Forward Audio, 20km, SM, LC, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video mit Loop-out, 20km, SM, LC, einschließlich 1 Sender & 1 Empfänger, für Paare verwendet |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video mit Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video mit Loop-out + 1-Ch Forward Audio, 20km, SM, LC, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
