E-Verbindung China-Technologie Co., Ltd.
Berufsfaser-optische Nachrichtenübertragung und CCTV-Sicherheits-Getriebe-Produkt-Hersteller
|
Produktdetails:
Zahlung und Versand AGB:
|
| Teilnummer: | LNK-CWDM-SFP3G-XX60 | Formfaktor: | Video-SFP-Transceiver |
|---|---|---|---|
| Datenquote: | 3 Gb/s | Wellenlänge: | 1270~1610nm |
| Max. Distance: | 60 KILOMETER | Betriebstemperatur: | 0°C bis 70°C (32°F bis 158°F) |

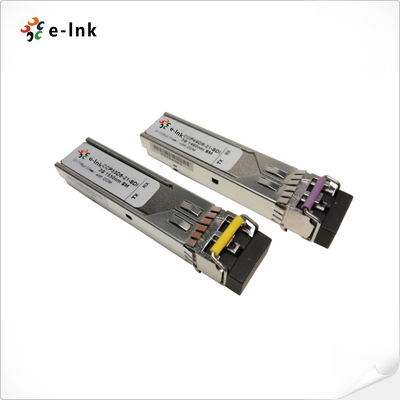

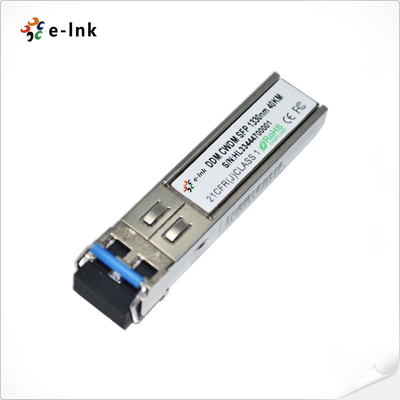

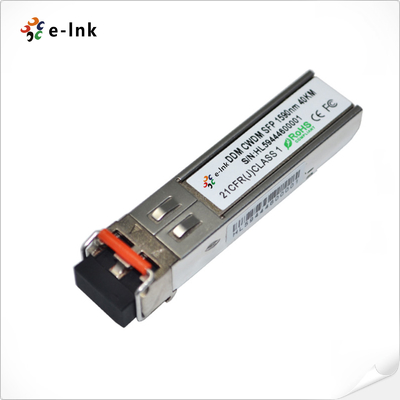

3G-SDI CWDM 1270~1610nm 60km Digital Video SFP Optical Transceiver (MSA)
SDI-Video-SFP-Modul Vorteile
¢ Kompatible Merkmale nach SMPTE 297-2006
Geschwindigkeit von 50 Mbps auf 2,97 Gbps
️ Entfernung bis zu 60 km für 3G-SDI
Unterstützung von Video-pathologischen Mustern für SD-SDI, HD-SDI und 3G-SDI
️ 18 Wellenlänge CWDM DFB-Sender
► Hot-plug gable SFP footprint
► SFP MSA compliant
¢ Digitale Diagnosefunktionen über die I2C-Schnittstelle
Einfach +3,3V Stromversorgung
️ Niedriger Stromverbrauch
¢ Ohs-konform und bleifrei
SDI-Video-SFP-Modul Technische Indizes
| Standards: | INF-8074i SFP (Small Form Factor Plug Gable) Empfänger |
| SFF-8472 Diagnoseüberwachungsoberfläche für den Sender | |
| SMPTE 259M-2008 SDTV Digitale Signal-Daten-Serie-Digitale Schnittstelle (SD-SDI) | |
| SMPTE 292M-2008 1,5 Gbps Signal-Daten-Serienoberfläche (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps serielle digitale Schnittstelle | |
| SMPTE 424M-2006 3Gbps-Signal-Daten-Serienoberfläche (3G-SDI) | |
| Wellenlänge | 1270 bis 1610 nm |
| Art der Faser | SMF |
| Max. Entfernung | 60 km |
| Optische Komponenten | DFB/APD |
| Leistung des Senders | -2 ~ 4 dBm |
| Aussterbungsquote | > 5 dB |
| Empfängerempfindlichkeit | < -28 dBm |
| Überlastung des Empfängers | > 10 dBm |
| Verbindungsstück | Duplex LC |
| Digitale diagnostische Überwachung (DDM) | Unterstützung standardmäßig |
| Gewicht | 0.025Kg |
| Betriebstemperatur | 0°C bis 70°C (32°F bis 158°F) |
| Speichertemperatur | -40°C bis 85°C (-40°F bis 185°F) |
| Anwendung | SMPTE 424M (2.97Gb/s) |
| SMPTE 292M (1.485Gb/s) | |
| SMPTE 259M (270/360Mb/s) | |
| 3G-SDI/HD-SDI/SD-SDI Faserwandler | |
| High-Density-Digital-Video-Router und -Schalter | |
| Fernsehkameras, HD-Kameras oder Monitorsysteme | |
| MTBF | > 200 000 Stunden |
Industrie-Ethernet-MedienwandlerÜbersicht

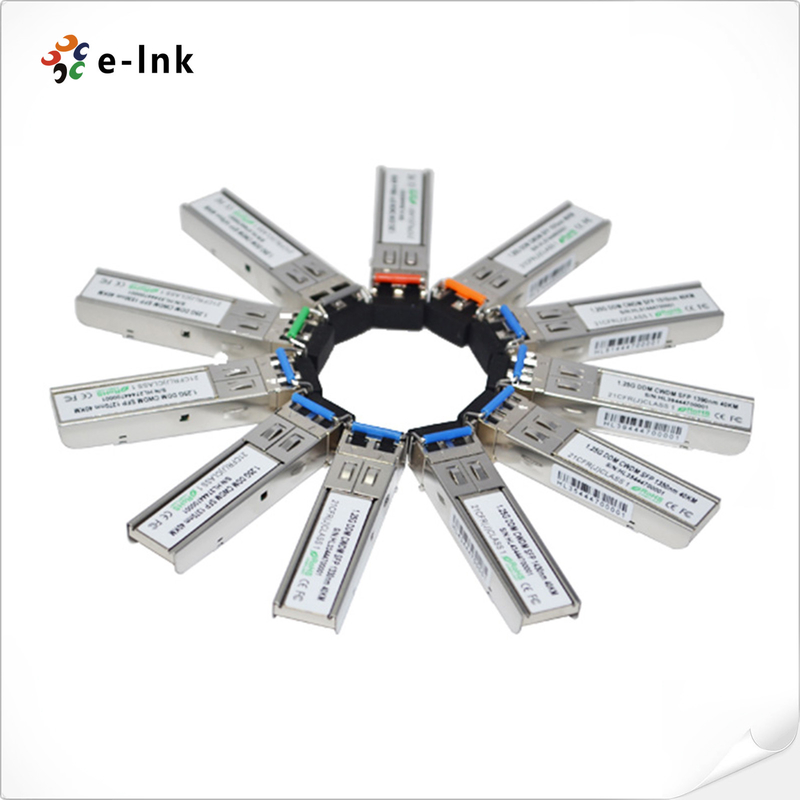

E-Link LNK-CWDM-SFP3G-XX60 ist ein leistungsfähiges, kostengünstiges 3G-SDI CWDM-Optische Transceivermodul für die Langstrecken-Videoübertragung über Single-Mode-Faser (SMF).Es bietet die Datenraten von 50Mbps bis 2.97Gbps und ist speziell für eine robuste Leistung in Anwesenheit von SDI-Pathologie-Mustern für SMPTE 259M, SMPTE 344M, SMPTE 292M und SMPTE 424M Serienraten entwickelt.Es bietet die maximale Übertragungsdistanz von 60 km über Single-Mode-Faser bei 3Gbps pathologische SignaleEs ist für alle 18 CWDM-Kanäle von Wellenlängen von 1270 nm bis 1610 nm verfügbar.Dies hilft dem Kunden, die Bandbreite einer bestehenden videooptischen Infrastruktur zu erhöhen, ohne neue Faserstränge hinzuzufügen. LNK-CWDM-SFP3G-XX60 ist MSA-konform.
Dieses 3G SDI CWDM Video SFP-Modul ist ein Laserprodukt der Klasse I nach den Standards FDA/CDRH und IEC-60825.
Bestellinformationen
| Modell | Beschreibung |
| LNK-CWDM-SFP3G-2760 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1270nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-2960 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1290nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3160 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1310nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3360 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1330nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3560 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1350nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3760 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1370nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-3960 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1390nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4160 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1410nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4360 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1430nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4560 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1450nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4760 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1470nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-4960 | 3Gb/s SDI CWDM SFP Videooptischer Empfänger, 1490nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5160 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1510nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5360 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1530nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5560 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1550nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5760 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1570nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-5960 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1590nm, 60km, LC, DDMI, MSA |
| LNK-CWDM-SFP3G-6160 | 3Gb/s SDI CWDM SFP Videooptischer Transceiver, 1610nm, 60km, LC, DDMI, MSA |
