Produktdetails:
Zahlung und Versand AGB:
|
| Teilnummer: | LNK-CWDM-SFP1G-XX20 | Formfaktor: | Video-SFP-Transceiver |
|---|---|---|---|
| Datenquote: | 1.485 Gb/s | Wellenlänge: | 1270~1610nm |
| Max. Distance: | 20 Km | Betriebstemperatur: | 0°C bis 70°C (32°F bis 158°F) |

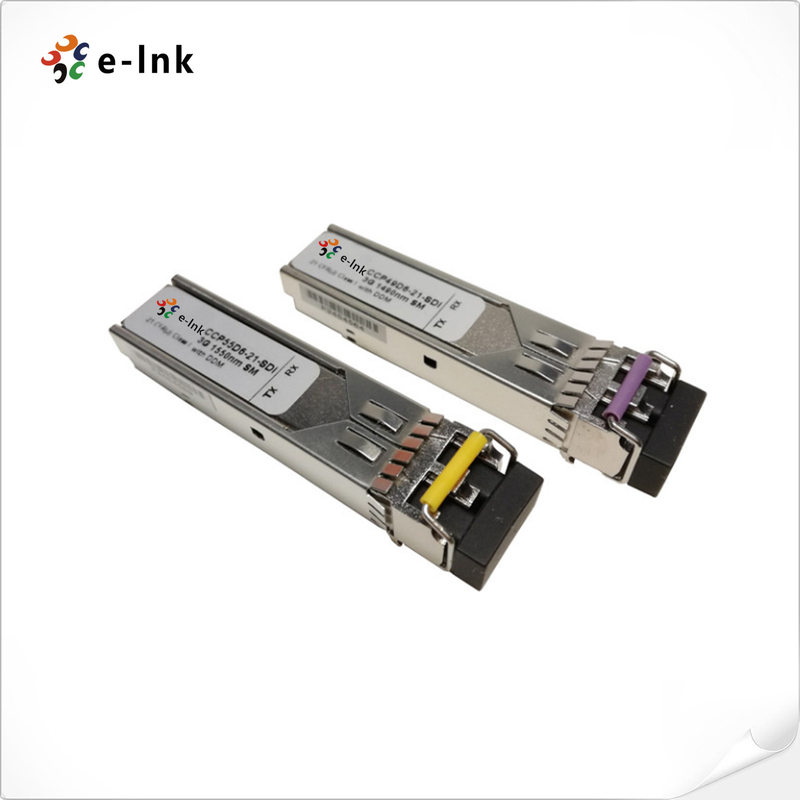

HD-SDI CWDM 1270~1610nm 20km Digital Video SFP Optical Transceiver (MSA)
SDI-Video-SFP-Modul Vorteile
¢ Kompatible Merkmale nach SMPTE 297-2006
Geschwindigkeit von 50 Mbps auf 1.485 Gbps
¢ Entfernung von bis zu 20 km für HD-SDI
Unterstützung von Video-pathologischen Mustern für SD-SDI, HD-SDI
️ 18 Wellenlänge CWDM DFB-Sender
️ SFP-Fußabdruck mit Warmsteckeranschluss
► SFP MSA compliant
¢ Digitale Diagnosefunktionen über die I2C-Schnittstelle
Einfach +3,3V Stromversorgung
️ Niedriger Stromverbrauch
¢ RoHS-konform und bleifrei
SDI-Video-SFP-Modul Technische Indizes
| Standards: | INF-8074i SFP (Small Form Factor Plug Gable) Empfänger |
| SFF-8472 Diagnoseüberwachungsoberfläche für den Sender | |
| SMPTE 259M-2008 SDTV Digitale Signal-Daten-Serie-Digitale Schnittstelle (SD-SDI) | |
| SMPTE 292M-2008 1,5 Gbps Signal-Daten-Serienoberfläche (HD-SDI) | |
| SMPTE 344M-2000 540 Mbps serielle digitale Schnittstelle | |
| Wellenlänge | 1270 bis 1610 nm |
| Art der Faser | SMF |
| Max. Entfernung | 20 km |
| Optische Komponenten | DFB/PIN |
| Leistung des Senders | -9 bis 3 dBm |
| Aussterbungsquote | > 9 dB |
| Empfängerempfindlichkeit | < -24 dBm |
| Überlastung des Empfängers | >-3 dBm |
| Verbindungsstück | Duplex LC |
| Digitale diagnostische Überwachung (DDM) | Unterstützung standardmäßig |
| Gewicht | 0.025Kg |
| Betriebstemperatur | 0°C bis 70°C (32°F bis 158°F) |
| Speichertemperatur | -40°C bis 85°C (-40°F bis 185°F) |

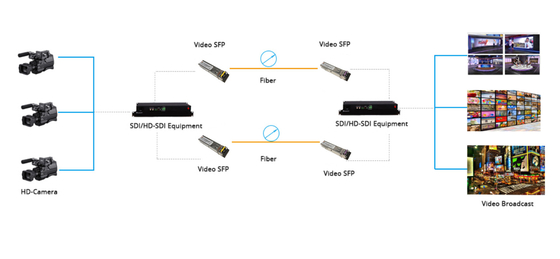

| Anwendung | SMPTE 292M (1.485Gb/s) |
| SMPTE 259M (270/360Mb/s) | |
| HD-SDI-/SD-SDI-Faserwandler | |
| High-Density-Digital-Video-Router und -Schalter | |
| Fernsehkameras, HD-Kameras oder Monitorsysteme | |
| MTBF | > 200 000 Stunden |
Industrie-Ethernet-MedienwandlerÜbersicht

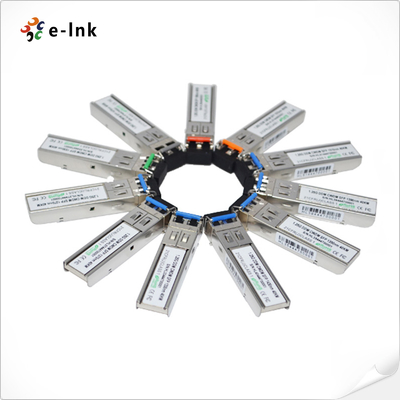

E-Link LNK-CWDM-SFP1G-XX20 sind leistungsstarke, kostengünstige HD-SDI-CWDM-Optische Transceiver-Module für die Fernübertragung von Videos über Single-Mode-Faser (SMF).Es bietet die Datenraten von 50Mbps bis 1.485Gbps und ist speziell für eine robuste Leistung in Anwesenheit von SDI-pathologischen Mustern für SMPTE 259M, SMPTE 344M und SMPTE 292M Serienraten konzipiert.Es bietet die maximale Übertragungsdistanz von 20 km über Single-Mode-Faser bei 1.5Gbps pathologische Signale. Es ist für alle 18 CWDM-Kanäle von 1270nm bis 1610nm verfügbar,Dies hilft dem Kunden, die Bandbreite einer bestehenden videooptischen Infrastruktur zu erhöhen, ohne neue Faserstränge hinzuzufügen. LNK-CWDM-SFP1G-XX420 ist MSA-konform.
Bestellinformationen
| Modell | Beschreibung |
| LNK-CWDM-SFP1G-2720 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1270nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-2920 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1290nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3120 | 1.5Gb/s SDI CWDM SFP Videooptischer Sender, 1310nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3320 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1330nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3520 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1350nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3720 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1370nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-3920 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1390nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4120 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1410nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4320 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1430nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4520 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1450nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4720 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1470nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-4920 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1490nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5120 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1510nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5320 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1530nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5520 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1550nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5720 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1570nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-5920 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1590nm, 20km, LC, DDMI, MSA |
| LNK-CWDM-SFP1G-6120 | 1.5Gb/s SDI CWDM SFP Videooptischer Transceiver, 1610nm, 20km, LC, DDMI, MSA |
