Produktdetails:
Zahlung und Versand AGB:
|
| Entschließung: | Bit 10 | Signalpegel: | < 80 mVp-p |
|---|---|---|---|
| Standard-SM-Wellenlänge: | 1310nm, 1550nm | CWDM-Wellenlänge: | 1270~1610nm, 20nm-Gitter nach ITU-T |
| Abmessungen (LxWxH): | 58 X 21 x 20 Millimeter | Betriebstemperatur: | 0°C bis 70°C (32°F bis 158°F) |

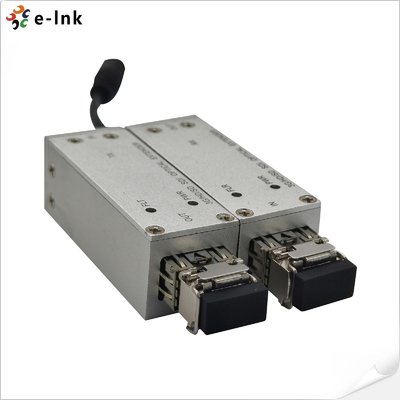

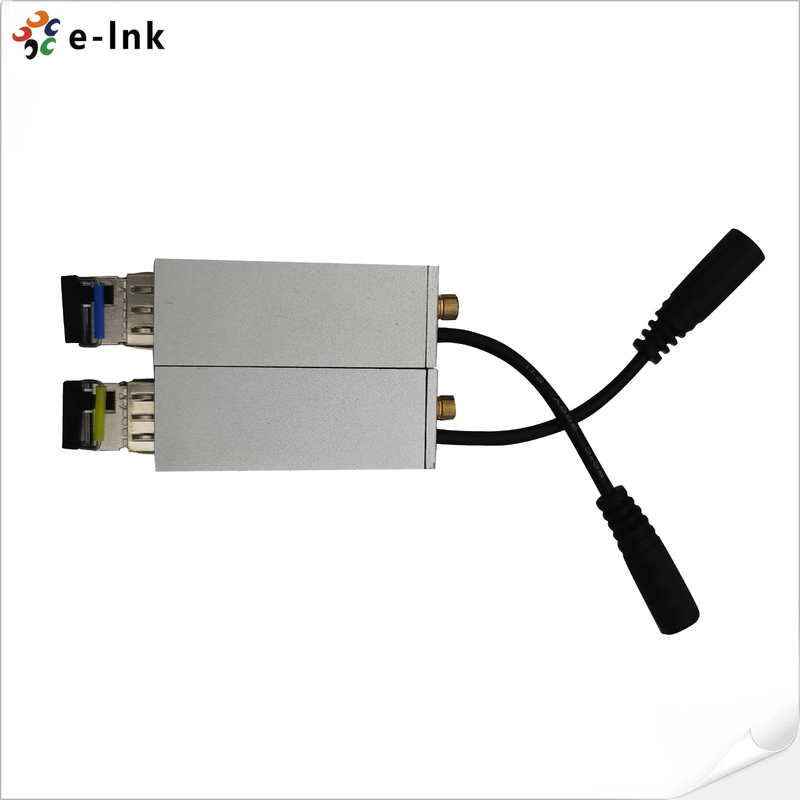

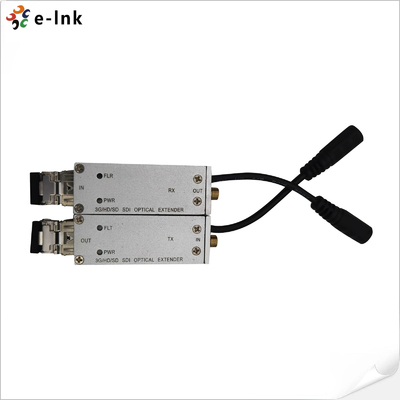

SMB 3G/HD/SD-SDI optischer Mikro-Erweiterer
SDI-Video-SFP-Modul Vorteile
- 3G-SDI/HD-SDI/SD-SDI Signal automatische Erkennung, keine manuelle Auswahl erforderlich
¢ Übertragungsstrecke bis zu 120 km
CWDM-Technologie, mit der bis zu 18 Kanäle über eine Faser übertragen werden können
️ Konformität mit SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
¢ mit DVB-ASI ((EN50083-9) kompatibel
- Bequeme Anweisung des LED-Status.
Die PCB-Platte ist umweltfreundlich (Pb-frei)
- PCB-Platten mit mehrschichtiger Bauweise, um eine stabile und zuverlässige Signalübertragung zu gewährleisten
SDI-Video-SFP-Modul Technische Indizes
| SDI-Eingabe | |
| Videostandard | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Signalstandard | SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Impedanz | 75Ω |
| Verbindungsstück | Kleine und mittlere Unternehmen |
| SDI-Ausgabe | |
| Signallevel | 800mVp-p±10% |
| Aufstieg/Abstieg | < 0,8 ns |
| HD-SDI-Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI-Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Impedanz | 75Ω |
| Verbindungsstück | Kleine und mittlere Unternehmen |
| Optische Schnittstelle | |
| SFP | Simplex LC, 3,125 Gbps. Übertragungsdistanz ≤ 120 km |
| Standard-SM-Wellenlänge | 1310 nm, 1550 nm |
| CWDM-Wellenlänge | 1270~1610nm, 20nm-Gitter nach ITU-T |
| Temperaturbereich | 0 ~ 70 ̊C |
| Elektrotechnik | |
| Macht | 5VDC, 1A |
| Verbrauch | < 5 W |
| LED-Anzeiger | |
| FLT | Status der Glasfaserverbindung (Sender) |
| FLR | Status der Glasfaserverbindung (Empfänger) |
| PWR | Leistungsstatus |
| Mechanische | |
| Abmessungen (LxWxH) | 58 x 21 x 20 mm |
| Gewicht | 100 g/Paar |
| Gehäuse | Aluminiumgehäuse |
| Montageoptionen | Schreibtisch |
Industrie-Ethernet-MedienwandlerÜbersicht
LNK-M3G-SMB1V-20 Serie 3G-SDI/HD-SDI/SD-SDI Mikro-Extender Glasfaserübertragungssystem, das eine 3G-SDI, HD-SDI,SD-SDI High-Definition-Digitalvideo oder ein DVB-ASI-Stream über eine Single-Mode- oder Multimode-Faser, die SMPTE424M unterstützt, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) Standards. Mit seiner fortschrittlichen digitalen Glasfaserübertragungstechnologie sind keine Anpassungen erforderlich, einfach einzurichten und einfach zu bedienen.Die SDI-Mikro-Extender-Serie verwendet eine 5V-Stromversorgung mit geringem Stromverbrauch.
Bestellinformationen
| Modell | Beschreibung |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550 nm, Simplex LC, Single Mode, 20 km einschließlich Sender und Empfänger, verwendet von Paaren |
