Produktdetails:
Zahlung und Versand AGB:
|
| SDI gab ein: | Eingabenummer: 4 | Optik: | Typ: Einzelmodus |
|---|---|---|---|
| Übertragungsdistanz: | 20 km (andere Strecken Optional) | Leistungsaufnahme: | 1A@12VDC |
| SDI gab aus: | Signalpegel: 800 mV Nennwert | Betriebstemperatur: | -10℃~+55℃ |

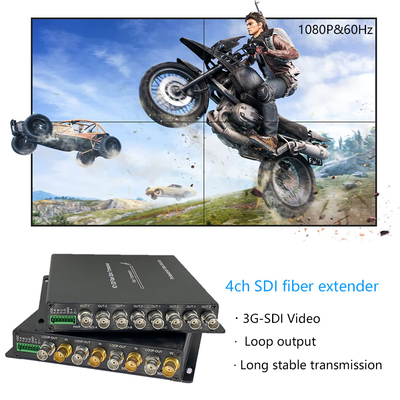

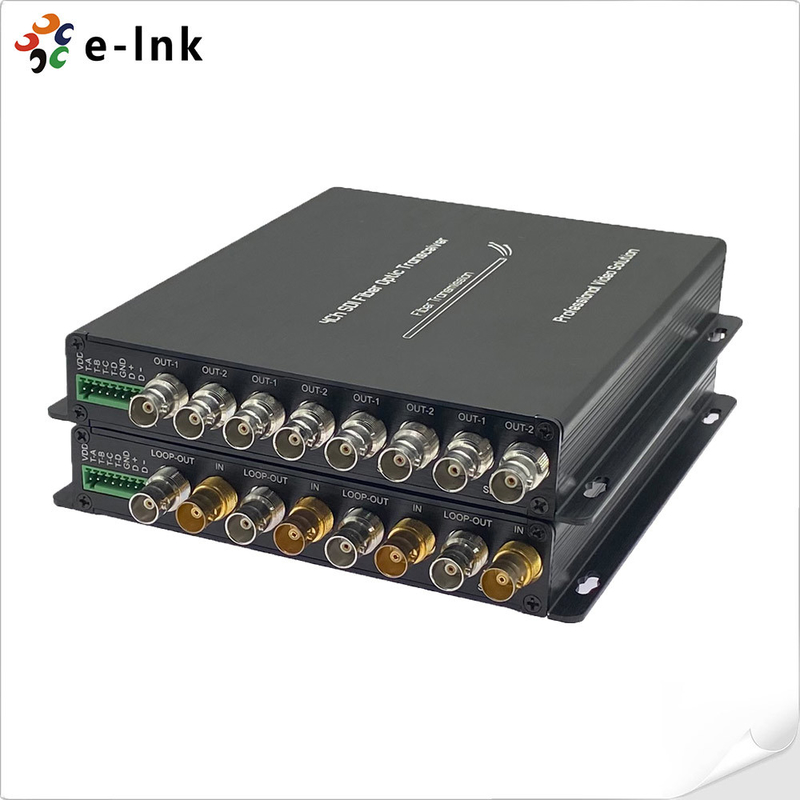

4-Kanal 3G-SDIGlasfaserwandler wth RS485 & Zählung
SDI-Video-SFP-Modul Vorteile
4 Kanäle 3G/HD-SDI-Videoübertragung über Glasfaser
- automatische Kabelgleichung zur Sicherstellung der Signalintegrität
¢ Automatisches Zurückschalten 270Mbit/s - 1,48Gbit/s-3Gbit/s
- Direkt kompatibel mit 3G/HD-SDI-Kamerasystemen und unterstützt 4Ch Loop-Ausgabe
Lange Übertragung bis zu 20 km (12,5 Meilen) (andere Entfernungen optional)
¢ Unterstützt 4Ch Tally
¢ Volldigitale Übertragung ohne Komprimierung auf Sendeebene;
Unterstützung von 1Ch rückwärts RS485 und 4Ch Tally;
SDI-Video-SFP-Modul Technische Indizes
| SDI-Eingabe | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI und Telekom/Datacom |
| 270 Mbit/s - 1,48 Gbit/s 3 Gbit/s | |
| Eingabenummer: 4 | |
| Abgleichverlust: >15DB | |
| Gleichgewicht: 0-150m @3Gb/s | |

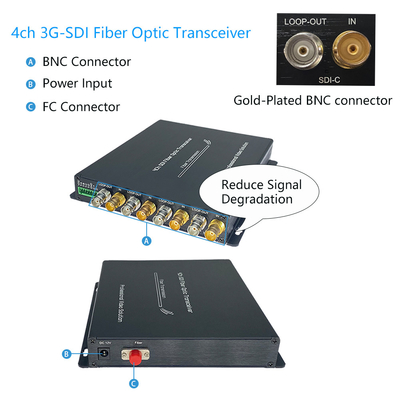

| Anschluss: BNC | |
| Optik | Kanal 1 |
| Typ: Einzelmodus | |
| Übertragungsabstand: 20 km (andere Abstände optional) | |
| Abgleichverlust: > 15 dB | |
| Dithering: < 0,2 IU | |
| Anschluss: FC/UPC (SC, LC, ST optional) | |
| SDI-Ausgabe | Ausgangsnummer:4 |
| Signalpegel: 800 mV Nennwert | |
| Aufstiegs-/Abstiegszeit: 200ps Anzeige | |
| Überschreitung: < 10% Amplitude | |
| Abgleichverlust: > 15 dB | |
| Dithering: < 0,2 IU | |
| Anschluss: 75Ω BNC | |
| Daten | 1Ch RS-485 (full/half duplex) und unterstützt NRZ, RZI und Manchester |
| Max. 57600bps für RS485 | |
| Anschluss: Industriestandard-Schraubterminal | |
| 4 Ch Zahl: A, B, C, D |
Industrie-Ethernet-MedienwandlerÜbersicht

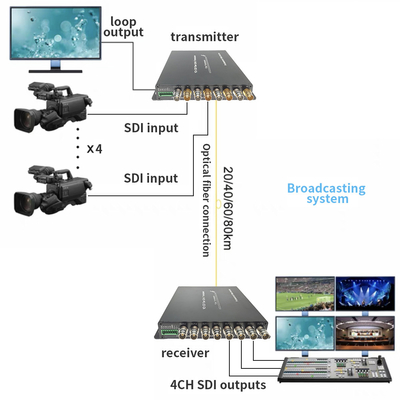

Die LNK-3GSDI-4V1DT-Serie unterstützt ein 4-Kanal-HD/3G-SDI-Standard-Hochdefinitions-Videosignal sowie RS485- und Tally-Signal, das über ein einziges Glasfaserkabel übertragen wird.E-Link 3G-SDI Video über Glasfaserkonverter umfasst einen Sender und einen Empfänger für 1080P 3G-SDI-SignalE-Link 3G-SDI-Faser-Konverter können 4-Ch 3G-SDI-Videosignal über eine einzige optische Faser übertragen und unterstützen Loop-Ausgabe, 4Ch Tally und rückwärts RS485.Die Videoqualität ist nicht komprimierte Broadcast-LevelEs wird im Rundfunkbereich weit verbreitet.
Bestellinformationen
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI-Video mit Loop-Ausgang + 1Ch rückwärts RS485 + 4Ch Tally, SM 20km, FC, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI-Video mit Loop-Ausgang + rückwärts gerichtete RS485 + 4Ch Tally, SM 20km, FC, einschließlich 1 Sender & 1 Empfänger, verwendet von Paaren |
