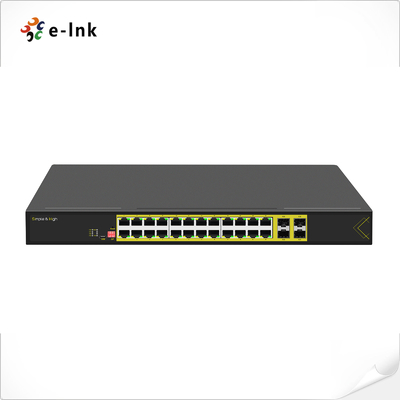

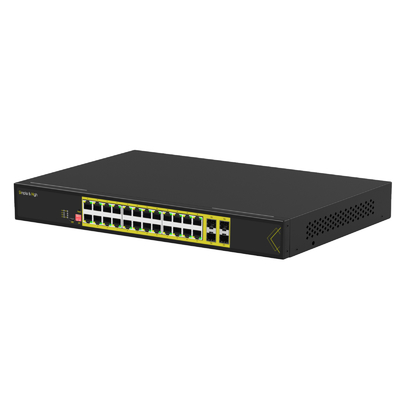

L2+ Managed Rack mont 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP PoE Switch
L2+ Managed 24-Port PoE Switch Übersicht
LNK-424M-SFP Serie ist die L2+ verwaltbarer Rackmount 24-Port 10/100/1000Base-T 802.3at PoE + 4-Port
1000Base-X SFP Ethernet-Switch. Der Switch hat 24 TP-Ports und 4 Glasfaser-Ports. Der TP (RJ45) unterstützt
10/100/1000Base-T(X), Full/Half-Duplex-Modus und Auto-MDI/MDI-X-Verbindung; der 1000Base-X SFP-Port
unterstützt 1 oder 2 Kern Single-Mode- oder Multi-Mode-Glasfaser. Mit seinem zuverlässigen Design und der einfachen Bedienung ist das Produkt
eine gute Wahl für die Integration von Netzwerken, die aus Netzwerkgeräten wie IP-Kameras und Wireless-Geräten bestehen
Access Points zwischen entfernten Standorten.
L2+ Managed 24-Port PoE Switch Funktionen
-
24-Port Gigabit Ethernet-Unterstützung:
Enthält 24× 10/100/1000Base-T RJ45-Ports und 4× 1000Base-X SFP-Glasfaserslots für flexible Konnektivität.
-
Auto-Adaptive RJ45-Ports:
Jeder RJ45-Port unterstützt 10/100/1000 Mbit/s Geschwindigkeiten mit Auto-Negotiation, Full/Half-Duplex-Modus-Umschaltung und Auto-MDI/MDIX-Crossover.
-
IEEE 802.3af/at PoSCompliant:
Bietet Power over Ethernet (PoE)-Unterstützung für vereinfachte Bereitstellungen und reduzierte Verkabelungsanforderungen.
-
USB-C-Verwaltungsschnittstelle:
Verfügt über einen USB-C-Anschluss für eine komfortable Out-of-Band-Verwaltung, wodurch traditioneller RS232-Serienzugriff überflüssig wird.
-
Jumbo Frame-Unterstützung:
Unterstützt Jumbo Frames bis zu 9 KB für eine verbesserte Effizienz der großen Datenübertragung.
-
Energieeffizientes Ethernet (EEE):
Entspricht den IEEE 802.3az-Standards zur Reduzierung des Stromverbrauchs bei geringer Datenaktivität.
-
1U Rack-Montage-Design:
Entwickelt für die Standard-19-Zoll-Rack-Installation mit 1U-Formfaktor, ideal für Umgebungen mit begrenztem Platzangebot.

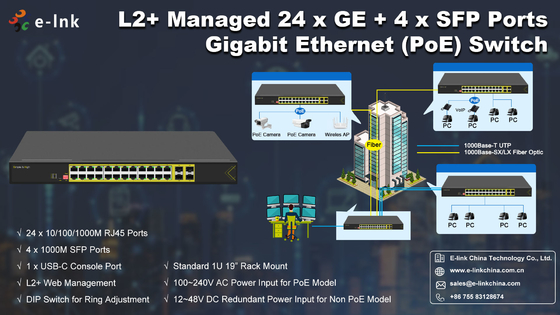

L2+ Managed 24-Port PoE Switch Anwendung
- IP-Überwachung
- Wireless Access Point (WAP) Konnektivität
- Büro- und Unternehmensnetzwerke
- Glasfaser-Uplink & Backbone-Erweiterung
L2+ Managed 24-Port PoE Switch Technische Indizes
| Ethernet |
|
| Standards: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| Forward & Filtering Rate: |
14.880pps (10Mbit/s) |
| 148.800pps (100Mbit/s) |
| 1.488.000pps (1000Mbit/s) |
| Packet Buffer Memory: |
12M Bit |
| Processing Type: |
Store-and-Forward |
| Backplane-Bandbreite |
110 Gbit/s |
| Max Packet Length: |
9K Bytes Jumbo Frame |
| Address Table Size: |
8K MAC-Adressen |
| Schnittstelle |
| Ethernet-Port: |
24 x 10/100/1000Base-T RJ45 |
| Optischer Port: |
4 x 1000Base-X SFP |
| Management-Port: |
1 x USB-C |
| PoE (Power over Ethernet) |
| Standard: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Port: |
RJ45 |
| Power Pin-Belegung |
1/2(+), 3/6(-), 4/5(+), 7/8(-) |
| PoE-Budget: |
Bis zu 400 Watt PoE-Budget |
| Umgebung |
| Betriebstemperatur: |
0°C bis 55°C (-40°F bis 176°F) |
| Lagertemperatur: |
-40°C bis 75°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit: |
5% bis 95% nicht kondensierend |
| MTBF |
> 200.000 Std. |
| Elektrisch und mechanisch |
| Eingangsleistung: |
AC 100~240V |
| Stromverbrauch: |
400W Max. |
| DIP Switch |
|
4-stellige DIP-Schalterfunktion
|
DIP |
Funktion |
Einstellungen |
| SW 1 |
Reserviert |
EIN - Reserviert |
AUS - Reserviert |
| SW 2 |
Ring-Management |
EIN - Deaktiviert |
AUS - Aktiviert |
| SW 3 |
Reserviert |
EIN - Reserviert |
AUS - Reserviert |
| SW 4 |
Reserviert |
EIN - Reserviert |
AUS - Reserviert |
| LED-Anzeigen: |
| PWR: |
Stromstatus |
| SYS |
Systemstatus |
| PoE: |
Link/Aktivität, 1~24 |
| Glasfaser: |
Gigabit SFP-Port: F25~F28 |
| Hardware: |
| Abmessungen (L x B x H): |
440 mm x 300 mm x 45 mm |
| Gewicht: |
4,0 kg |
| Gehäuse: |
Metallgehäuse |
| Montageoptionen: |
Rackmontage |
| Management Funktionen |
| Systemstatus |
Geräteinformationen, Gerätestatus |
| Port-Konfiguration |
Port-Konfiguration, DDM, Ratenkontrolle, Storm Control, PoE |
| Link Layer |
QoS, VLAN, MAC VLAN, VLAN MAP, IP VLAN, Pro VLAN,
IGMP Snooping, Statische Multicast-Liste, LLDP,
Port Isolate, Port Protect,
MAC ACL, IP ACL, Black & White Lists
|
| Link-Backup |
ERPS, Port Trunking, RSTP, LACP |
| Zugangskontrolle |
Benutzerpasswort, Zugriffskontrolle,
Port-Authentifizierung, Authentifizierungs-DB,
MAC Port Locking, MAC Learn Limit
|
| Fernüberwachung |
SNMP-Konfiguration |
| Statistiken |
Empfangener Frame, Gesendeter Frame, Summenstatistiken, MAC-Adressenliste |
| Netzwerkdiagnose |
Port-Mirroring, Netzwerkdiagnose |
| Management |
Zeitkonfiguration, Geräteadresse, Systeminformationen, Systemprotokoll,
Dateiverwaltung
|
| Standard-IP |
192.168.40.253 |
| Standard-Benutzername |
admin |
| Standard-Passwort |
admin |
| Zulassungen |
| ISO9001, CE, RoHS, FCC |
L2+ Managed 24-Port PoE Switch Bestellinformationen
| Modell |
Beschreibung |
| LNK-424MP-SFP |
L2+ Managed Rackmount 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP PoE Switch |
| SFP-Optionen |
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus |
| ► SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
► Rackmontage, Montageclip ist im Lieferumfang enthalten. |
| Stromversorgungsoptionen |
► Netzkabel ist im Lieferumfang enthalten |
