Mini-Industrial 10/100Base-T zu 100Base-X SFP-Faser-Ethernet-Medienwandler mit 1ChEinheitliche Datenbank/RS422
Übersicht

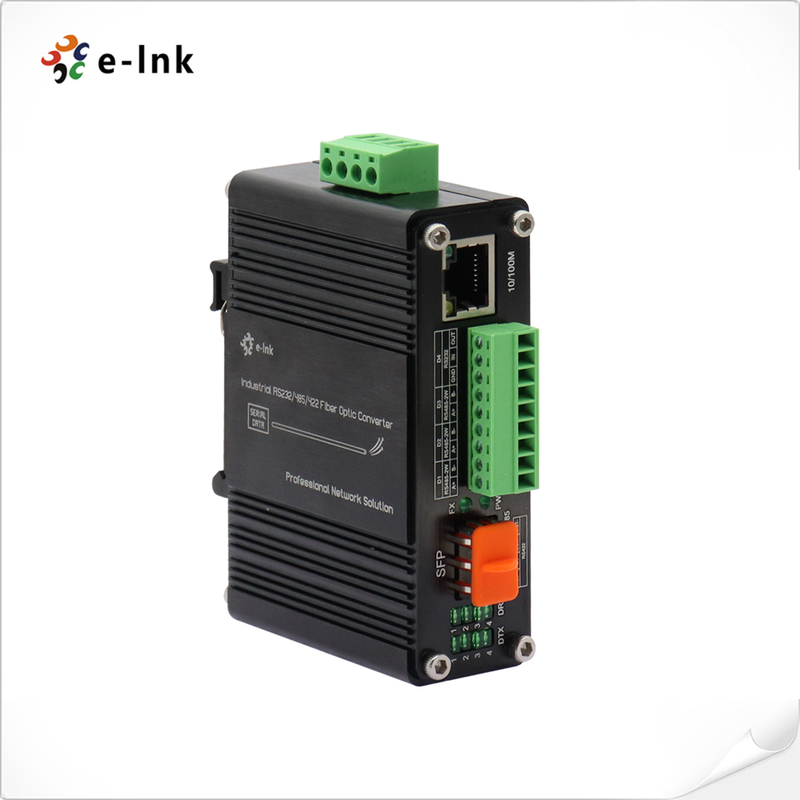

Der LNK-IMCRS1100-SFP ist ein robuster DIN-Rail-Medienumrichter für industrielle Anwendungen.
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
Hauptmerkmale:
Unterstützung für mehrere Schnittstellen: Konvertiert zwischen 10/100Base-T Ethernet, 100Base-X SFP-Faser,
und RS232/RS485/RS422 Serienkommunikation
Flexible SFP-Optionen: Für verschiedene SFP-Module (Single-Mode/Multi-Mode
Einzel-/Doppelfaser) für Entfernungen bis zu:
- 2 km auf Multimode-Faser
- 80 km auf Einwegfaser
Industrielle Zuverlässigkeit:
- Betriebstemperaturbereich: -40 °C bis +75 °C
- DIN-Schienenmontage für eine einfache Montage
- Erfüllt die Normen EN55022
Erweiterte Vernetzung:
- Unterstützt sowohl Halbduplex- als auch Vollduplex-Modi
- Umwandelt Kupfer in Faser für Signalisolation und EMI-Schutz

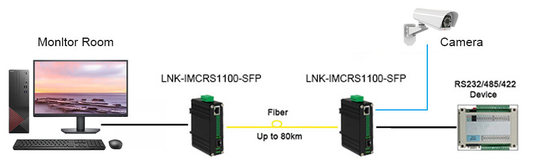

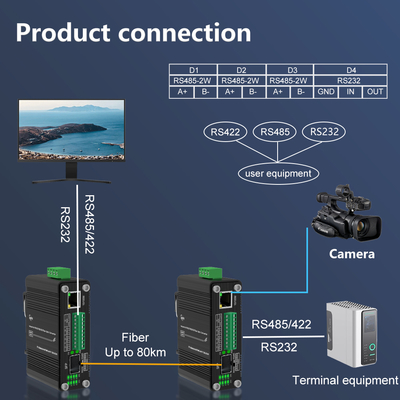

Typische Anwendungen:
- Systeme für industrielle Automatisierung
- Fernverbindung von seriellen Geräten
- Erweiterungen des Fernnetzes
- Installationen in schwierigen Umgebungen
Dieser robuste Konverter bietet eine zuverlässige Kommunikationsbrücke zwischen verschiedenen Medientypen, während
Sie ertragen anspruchsvolle industrielle Bedingungen.
Eigenschaften

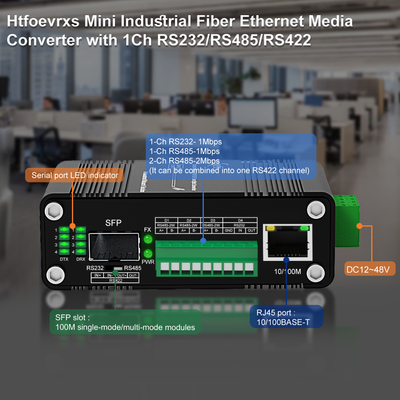

Netzwerk-Schnittstellen:
- 1 × 10/100BASE-TX RJ45-Port mit automatischer MDI/MDI-X-Erkennung
- 1 × 100Base-FX SFP-Slot (unterstützt verschiedene Fasermodule)
- 1 × Multi-Protokoll-Serieanschluss (RS232/RS485/RS422 wählbar)
Leistung und Konformität:
- Voll/Halb-Duplex-Betrieb mit automatischer Verhandlung
- Konform mit IEEE 802.3az Energieeffizientes Ethernet
- eingebauter Überspannungsschutz (4 kV) und elektrostatischer Entladungsschutz
Stromversorgung und Anlage:

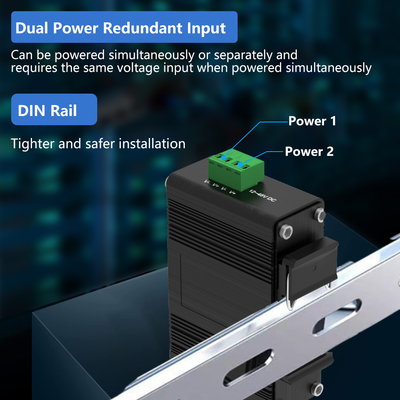

- Leistungsaufnahme mit breitem DC-Bereich: 12-48VDC (Terminalblock)
- Flexible Montagemöglichkeiten: DIN-Schiene oder Wandmontage
Umweltverträglichkeit:
- Betriebstemperatur für die Industrie: -40°C bis +75°C (-40°F bis 167°F)
- Extensive LEDs für die Echtzeitüberwachung und -diagnostik
Weitere Vorteile:
- Kompaktes, platzsparendes Design
- Werkzeuglose Anlage für den Einsatz im Feld
- Zuverlässige Leistung in rauen Bedingungen
Technische Indizes
| Ethernet |
| Standards: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Energieeffizientes Ethernet |
| Verarbeitungsart: |
Aufbewahrung und Weitergabe |
| Vorwärtsfilterrate: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Paketpufferspeicher: |
1 Mbit |
| Maximale Paketlänge: |
9K Bytes |
| Größe der Adresstabelle |
2K MAC-Adressen |
| Schnittstelle |
| Ethernet-Port: |
1 x RJ45 |
| Optischer Port: |
1 x SFP 100Base-FX |
| Serienanschluss |
1 x RS232/RS485/RS422 Industrieterminal |
| Die Angabe des Zustands der Zulassung ist in Anhang I der Verordnung (EU) Nr. 1308/2013 zu finden. |
| Serielle Schnittstelle |
Industrieterminal |
| Signalhäfen |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H kann in 1Ch High Speed RS422 gruppiert werden
|
| Baud-Rate |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung von Dienstleistungen für die Bereitstellung von Dienstleistungen. |
| Standards |
EIA /TIA RS232/485/422 |
| Serielle Entfernung |
RS232: 15 Meter, RS485/422: 1000 Meter |
| Zinssatz |
Maximal 2 Mbps |
| Einheitliche Datenbank (RS232) |
TXD, RXD, GND - Bidirektional |
| RS-485 |
D+, D-, GND - Bidirektional |
| Statischer Schutz |
Schutz gegen elektrostatische Entladungen (ESD) von 15 KV |
| Überspannungsschutz |
Überspannungsschutz von 1500 W/s |
| Elektrische und mechanische Maschinen |
| Eingangsleistung: |
12~48VDC, 4-Pin-Endgerät |
| Stromverbrauch: |
3 W Max. |
| Abmessungen (WxDxH): |
95 x 70 x 30 mm |
| Gewicht: |
0.25 Kilo |
| Gehäuse: |
Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Schiene / Wandmontage |
| LED-Anzeiger |
| PWR: |
Leistungsstatus |
| Ausländische Währungen: |
Status der Datenverknüpfung |
| 10/100M: |
Ethernet-Status |
| DTX 1 2 3 4 |
Status der Seriendaten |
| DRX 1 2 3 4 |
Status der Seriendaten |
| Umwelt |
| Betriebstemperatur: |
-40°C bis 75°C (-40°F bis 167°F) |
| Speichertemperatur: |
-40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
| MTBF |
> 200 000 Stunden |
| Zulassungen nach Vorschriften |
| ISO9001, CE, FCC, RoHS |
|
EMI:
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheitliche Prüfverfahren
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IMCRS1100-SFP |
Mini-Industrial 10/100Base-T zu 100Base-X SFP Fiber Ethernet Medienwandler mit 1Ch RS232/RS485/RS422 |
| SFP-Optionen |
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite (Industrial SFP). |
| Das SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten. |
| Leistungsoptionen |
24 W / 1A 24VDC-Stromversorgung. |
| Die Stromversorgung ist separat zu erwerben. |
