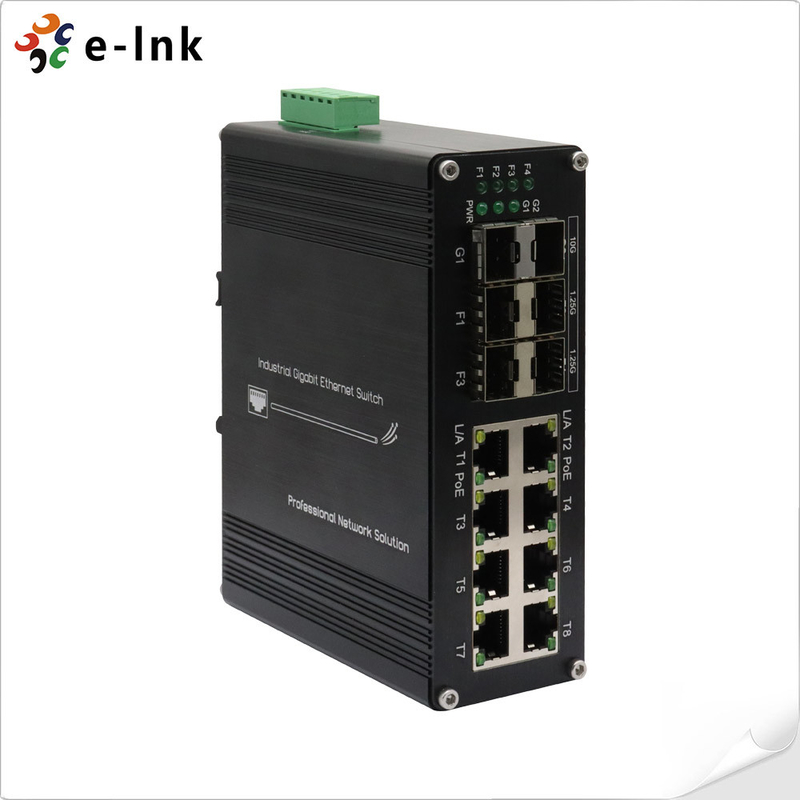

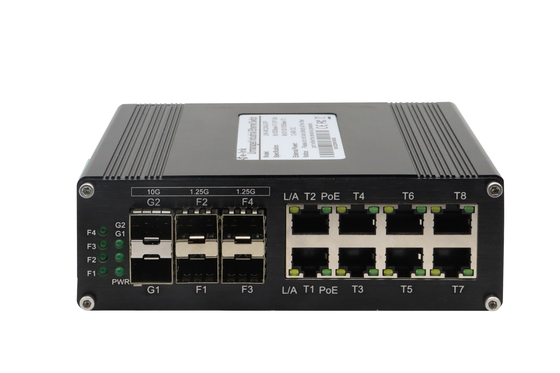

Industrielle 8-Port 10/100/1000T 802.3at PoE + 6-Port 1000X SFP Ethernet-Switch
Überblick über den industriellen 8-Port-SFP-Ethernet-Switch
DieLNK-IMC608GP-SFP-Seriestellt eine leistungsstarke Netzwerklösung in industrieller Qualität dar, die für anspruchsvolle Anwendungen der Konnektivität entwickelt wurde.Dieser robuste Ethernet-Switch integriert acht 10/100/1000BASE-T RJ45-Ports mit IEEE 802.3at PoE+-Fähigkeit, ergänzt durch sechs 1000BASE-X SFP-Faseroptik-Slots für flexible Backbone-Verbindungen.Die Kupfer-Schnittstellen unterstützen automatische Geschwindigkeitsverhandlungen und MDI/MDI-X-Crossover-Erkennung, während die Glasfaseranschlüsse sowohl Single-Mode- als auch Multi-Mode-Transceiver für eine vielseitige optische Konnektivität bieten.
Dieser verschärfte Schalter ist für einen zuverlässigen Betrieb in anspruchsvollen Umgebungen ausgelegt und ermöglicht eine nahtlose Netzwerkintegration an verteilten Standorten.Seine fortschrittliche Architektur ermöglicht eine effiziente Vernetzung zwischen IP-Überwachungssystemen, drahtlose Zugangspunkte und verschiedene industrielle IoT-Geräte, die sowohl Strom als auch Datenübertragung über eine einzige Infrastruktur bereitstellen.
Die industrielle Konstruktion des Schalters gewährleistet eine gleichbleibende Leistung bei längeren Temperaturbereichen und elektrisch lauten Bedingungen.Sie ist besonders geeignet für die Infrastruktur von Smart Cities.Mit seiner Kombination aus hochdünstigen PoE+-Ports und mehreren Glasfaser-UplinksDie LNK-IMC608GP-SFP bietet eine zukunftssichere Lösung für den Aufbau konvergierter Netze, die eine zuverlässige Fernverbindung und ein zentralisiertes Strommanagement für Remote-Geräte erfordern.
Eigenschaften des industriellen 8-Port-SFP-Ethernet-Switches
¢Hochdichte-Hybrid-Hafenkonfiguration
integriert acht Kupfer-Schnittstellen 10/100/1000BASE-T mit sechs 1000BASE-X SFP-Faseroptik-Slots,Bereitstellung flexibler Konnektivitätsoptionen für die Segmentierung elektrischer und optischer Netze in komplexen Industrieumgebungen.
¢Intelligente Kupferhafentechnologie
Jede RJ45-Schnittstelle verfügt über automatische Geschwindigkeitsverhandlung, Full/Half-Duplex-Modus-Erkennung und MDI/MDI-X-Auto-Crossover,die Anforderungen an die manuelle Konfiguration beseitigen und gleichzeitig eine optimale Verbindungsstabilität gewährleisten.
¢Einhaltung der PoE-Leistungsnorm für Zweimodus
Unterstützt sowohl IEEE 802.3af (15.4W) als auch 802.3at (30W) Stromversorgungsstandards, bietet eine Rückwärtskompatibilität mit älteren Geräten und bietet gleichzeitig ausreichende Leistung für Anlagen mit hohem Bedarf.
¢ Fortgeschrittenes Datenflussmanagement
Implementiert IEEE 802.3x-Flusssteuerungsmechanismus mit Full-Duplex-Betrieb und Gegendruckunterstützung,effiziente Steuerung von Netzüberlastungen und Verhinderung von Datenpaketverlusten während Spitzenübertragungszeiten.
¢Verbesserte Datenrahmenverarbeitung
Unterstützt 9K-Jumbo-Frames für eine verbesserte Datenübertragungseffizienz, reduziert den Protokollüberlast und erhöht die Durchsatzleistung für bandbreitenintensive Anwendungen.
Fehlertolerante Stromversorgung
Funktionen: Redundante Leistungseingänge mit Umkehrpolaritätsschutz und Unterstützung eines breiten Spannungsbereichs, um einen kontinuierlichen Betrieb bei Ausfällen oder Schwankungen der primären Stromquelle zu gewährleisten.
¢Energieeffizienter Betriebsmodus
Entspricht den IEEE 802.3az Energieeffizienten Ethernet-Standards und reduziert automatisch den Stromverbrauch in Zeiten geringer Datenaktivität bei gleichzeitiger Aufrechterhaltung der Netzwerkverbindung.
Rohrmechanische Konstruktion
Sie ist in einem IP40-Aluminiumgehäuse untergebracht und bietet eine hervorragende elektromagnetische Abschirmung und Wärmeabbau-Eigenschaften und bietet gleichzeitig einen überlegenen physikalischen Schutz in anspruchsvollen industriellen Umgebungen.
¢Versatile Montageanlage
Konzipiert für eine Standard-DIN-Schieneninstallation mit einem sicheren Sperrmechanismus, der einen schnellen Einsatz in Steuerungen, Schränken und Racks für industrielle Geräte ermöglicht.
Erweiterter Wärmetoleranzbereich
Beibehalten vollständige Betriebstabilität bei extremen Temperaturen von -40 °C bis 80 °C, zertifiziert für den Einsatz in arktischen Umgebungen und hochtemperaturen industriellen Anwendungen.
Technische Indizes für industrielle 8-Port-SFP-Ethernet-Schalter
| Ethernet |
| Standards: |
IEEE802.3 10BASE-T |
| Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p Qualitätssicherung |
| IEEE802.1d Spannbaum |
| Weiterleitung und Filterrate: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Paketpufferspeicher: |
2.75M-Bits |
| Verarbeitungsart: |
Aufbewahrung und Weitergabe |
| Maximale Paketlänge: |
9K Bytes Jumbo-Frame |
| Adresstabellgröße: |
8K MAC-Adressen |
| Schnittstelle |
| Anschluss: |
8 x RJ45 |
| Optischer Port: |
6 x 1000Base-X SFP |
| PoE (Power über Ethernet) |
| Standard: |
IEEE 802.3at Leistung über Ethernet Plus |
| IEEE 802.3af Leistung über Ethernet |
| Ort: |
RJ45 |
| Zuweisung des Power-Pins |
4/5(+), 7/8(-) |
| PoE-Budget: |
Bis zu 240 Watt PoE-Budget |
| UmweltNtal |
| Betriebstemperatur: |
-40°C bis 80°C (-40°F bis 176°F) |
| Speichertemperatur: |
-40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
| MTBF |
> 200 000 Stunden |
| Elektrische und mechanische Maschinen |
| Eingangsleistung: |
48 ~ 57VDC, Redundante Leistung (6-Pin-Terminalblock) |
| Stromverbrauch: |
8W Max. ((PoE in Gebrauch<240W) |
| Schutz: |
| Überlastung der Stromzufuhr: |
Automatisch zurücksetzbar |
| Umgekehrte Polarität: |
Gegenwärtig |
| LED-Anzeiger: |
| Leistung: |
Leistungsstatus |
| Ethernet ((pro Port): |
Verbindung/Aktivität |
| PoE (fakultativ) |
PoE-Status |
| Fiber: |
Gigabit-SFP-Anschluss: F1~F6 |
| Abmessungen (WxDxH): |
Ausgerichtet auf: |
| Gewicht: |
0.55Kg |
| Gehäuse: |
Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Schienenhalter |
| Zulassungen nach Vorschriften |
| Einheitliche Prüfverfahren |
| Einheit für die Bereitstellung von Fahrzeugen |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| Einheitliche Prüfverfahren |
| Einheit für die Berechnung der Emissionsmengen2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| IEC 61000-4-5: 2014 (Wachstum) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
|
Informationen zur Bestellung von 8-Port-Industrial-SFP-Ethernet-Switches
| Modell |
Beschreibung |
| LNK-IMC608GP-SFP |
Industrielle 8-Port 10/100/1000T 802.3at PoE + 6-Port 1000X SFP Ethernet-Switch |
| SFP-Optionen |
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite aus |
| Das SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
► Default DIN-Rail Bracket installed |
| Leistungsoptionen |
¢ DIN-Rail-Stromversorgung. |
| Die Stromversorgung ist separat zu erwerben. |
Anwendungen für industrielle 8-Port-SFP-Ethernet-Schalter
Industrielle Automatisierungskontrollsysteme
Bietet eine robuste Konnektivität für Fabrik-Automatisierungsnetzwerke, die SPS unterstützen, industrielle Roboter und Sichtkontrollsysteme mit Glasfaser-Backbone-Konnektivität und PoE+-betriebenen Geräten
¢Smart City Infrastructure Networks (Infrastrukturnetze für intelligente Städte)
Ermöglicht eine integrierte Konnektivität für städtische Intelligenzsysteme einschließlich Verkehrsüberwachungsnetzwerke für öffentliche Sicherheit und Umweltüberwachungsstationen durch Glasfaserübertragung
¢Großflächige Überwachungsmaßnahmen
Unterstützt IP-Kamera-Installationen mit hoher Dichte mit PoE+-Leistung und Glasfaser-Backhaul für den Schutz kritischer Infrastruktur für die Sicherheit des Campus und für die Überwachung von Metropolen
Wireless Network Backhaul-Lösungen
Bietet Glasfaser-Uplinks für verteilte drahtlose Systeme mit Unterstützung von 5G-Kleinzellen-Wi-Fi-Zugriffspunkten und Mikrowellenübertragungsgeräten mit PoE+-Fähigkeit
¢Verkehrsmanagementsysteme
Bietet eine zuverlässige Vernetzung für intelligente Verkehrsanwendungen, einschließlich Straßenüberwachung, Tunnelkommunikation und Eisenbahnsignalsteuerung mit industrieller Verhärtung
¢Automatisierung von Versorgungsunternehmen und Energie
Unterstützt Smart Grid-Anwendungen zur Verbindung von Verteilerautomationsgeräten, Überwachungseinrichtungen von Umspannwerken und erneuerbaren Energiesystemen mit Glasfaserverlässlichkeit
¢Sendungs- und Mediennetzwerke
Ermöglicht die Übertragung von Videos in Sendequalität für Outdoor-Sendungseinheiten, Medienproduktionsanlagen und Live-Event-Produktion mit präziser Zeitsynchronisierung
¢Schifffahrt und Hafenbetrieb
Bietet eine korrosionsbeständige Vernetzung für Containerterminal-Automatisierungssysteme für den Schiffsverkehr und Hafensicherungsanlagen mit breitem Temperaturbetrieb
