2G-SDI-zu-Glasfaser-Konverter mit Gigabit-Ethernet und 2-Kanal-Backward-RS485
Übersicht

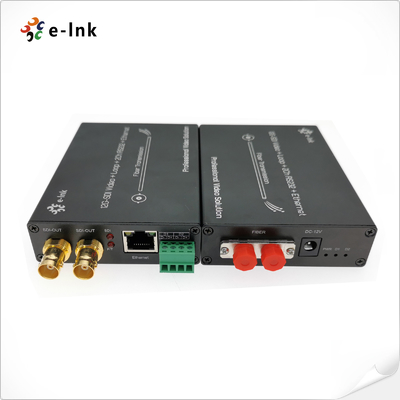

LNK-12GSDI-1V2R1GE Serie 12G-SDI-Glasfaser-Konverter
Dieser Hochleistungs-Glasfaser-Konverter unterstützt:
- 1 Kanal 12G-SDI-Video (mit eingebettetem Audio)
- 1 Kanal Gigabit-Ethernet
- 2 Kanäle bidirektionale RS485-Daten
Alle Signale werden über ein einziges Glasfaserkabel übertragen, mit lokaler Überwachung über einen 12G-Loop-Ausgang.
Das E-link 12G Video-over-Fiber-Konverter-Set umfasst einen Sender und einen Empfänger, kompatibel
mit hochauflösenden Videoformaten, einschließlich:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
Ideal für professionelle Broadcast-, Live-Produktions- und hochwertige Videoübertragung über große Entfernungen.
Merkmale
Jeder SDI-Kanal enthält 8-Kanal-Audio eingebettet
Integrierter Reclocker sperrt auf SMPTE-Raten von 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s oder
Divide-by-1.001-Subraten und 270 Mbit/s
Unterstützt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) und ST-259(SD)
Unterstützt 1 Kanal 10/100/1000M Ethernet
Glasfaser-WDM/CWDM/DWDM-Technik;
Unterstützt 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.

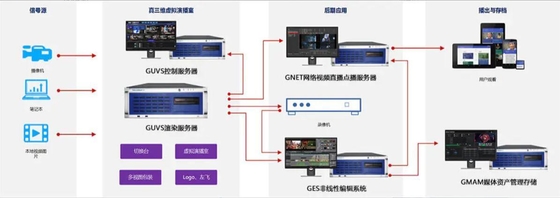

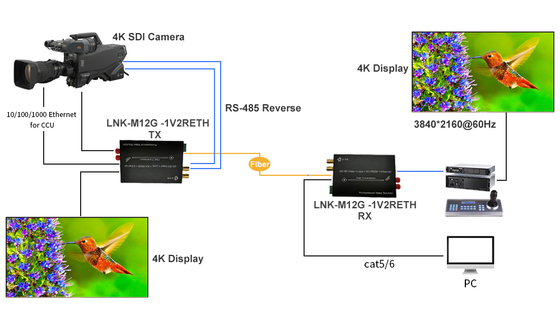

Anwendung
Technische Indizes
| Formate |
Unterstützt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) und ST-259(SD) |
| Kompatibel |
Kompatibel mit DVB-ASI und AES10 (MADI) |
| Eingang |
1 x 12G-SDI auf BNC |
| Ausgang |
2 x FC-Glasfaser |
| 1 x 12G-SDI-Loop-Out auf BNC |
| Unterstützte Auflösung |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Auflösungsbereich |
3840*2160@60Hz |
| Eingangskabelspezifikation |
≤70m@12G SDI Belden 1694A |
| Ausgangskabelspezifikation |
≤60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000 Mbit/s |
| Datentyp |
2-Kanal-Backward-RS485 |
| Optische Übertragungsbandbreite |
270 MHz～12 GHz |
| Stromversorgung |
12 VDC |
| Stromverbrauch |
6 W (max.) |
| Abmessungen (LxBxH) |
117 x 80 x 24 (mm) |
| Betriebstemperatur |
-10℃～70℃ |
| Lagertemperatur |
-40℃～85℃ |

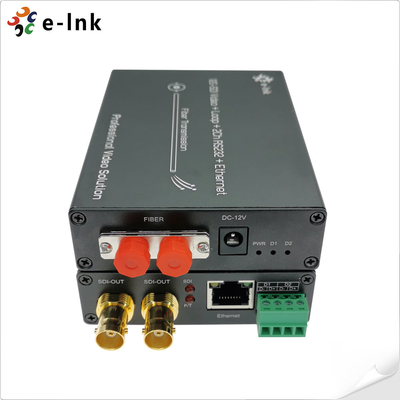

Panel
RS485-Anschluss
