| Ethernet |
| Standards: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3ae 10GBase-R |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Forward & Filtering Rate: |
14.880pps (10Mbit/s) |
| 148.800pps (100Mbit/s) |
| 1.488.000pps (1000Mbit/s) |
| 1.488.000.000pps (10000Mbit/s) |
| Packet Buffer Memory: |
12M Bit |
| Processing Type: |
Store-and-Forward |
| Backplane-Bandbreite |
110 Gbit/s |
| Max Packet Length: |
9K Bytes Jumbo Frame |
| Address Table Size: |
8K MAC-Adressen |
| Schnittstelle |
| Anschluss: |
8 x RJ45 |
| RS485: |
1 x RS485 (Optional) |
| Optischer Port: |
2 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (für Management) |
| RS485 serielle Schnittstelle (Optional) |
| Physische Schnittstelle |
Industrieller Standard 3-poliger Schraubklemmenanschluss |
| Datentyp |
1Ch RS485 Bi-Directional |
| RS-485 Signale |
Data +, Data-, GND |
| Serielle Port-Leitungsentfernung (Kupfer) |
1000 Meter |
| Baudrate |
0 ~ 800 kbit/s |
| PoE (Power over Ethernet) |
| Standard: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Port: |
RJ45 |
| Stromanschlussbelegung |
4/5(+), 7/8(-) |
| PoE-Budget: |
Bis zu 240 Watt PoE-Budget |
| UmgebungsBedingungen |
| Betriebstemperatur: |
-40 °C bis 80 °C (-40 °F bis 176 °F) |
| Lagertemperatur: |
-40 °C bis 85 °C (-40 °F bis 185 °F) |
| Relative Luftfeuchtigkeit: |
5 % bis 95 % nicht kondensierend |
| MTBF |
> 200.000 Stunden |
| Elektrisch und mechanisch |
| Eingangsleistung: |
48~57VDC, Redundante Stromversorgung (6-poliger Klemmenblock) |
| Stromverbrauch: |
8W Max. (PoE in Verwendung<240W) |
| Schutz: |
| Eingangsüberlastung: |
Automatisch rückstellbar |
| Verpolungsschutz: |
Vorhanden |

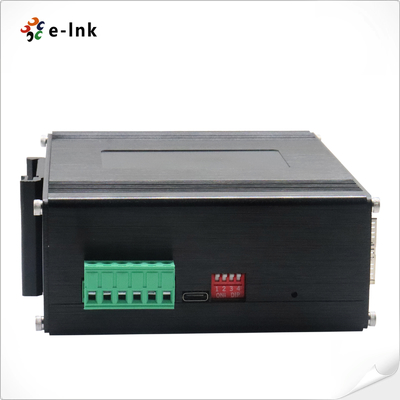

| DIP-Schalter |
|
4-stellige DIP-Schalterfunktion
|
DIP |
Funktion |
Einstellungen |
| SW 1 |
VLAN |
EIN - Aktiviert |
AUS - Deaktiviert |
| SW 2 |
Ring-Management |
EIN - Aktiviert |
AUS - Deaktiviert |
| SW 3 (wird aktualisiert) |
250m PoE-Netzwerk |
EIN - Aktiviert |
AUS - Deaktiviert |
| SW 4 (wird aktualisiert) |
PoE-Reset |
EIN - Aktiviert |
AUS - Deaktiviert |
| LED-Anzeigen: |
| PWR: |
Stromstatus |
| Ethernet (pro Port): |
Link/Aktivität |
| PoE: |
PoE-Status |
| Glasfaser: |
Gigabit SFP-Port: F9~F10 |
| Abmessungen (BxTxH): |
149 x 114 x 50 mm |
| Gewicht: |
0,55 kg |
| Gehäuse: |
Aluminiumgehäuse |
| Montageoptionen: |
DIN-Schienen-Montage |
| Software-Funktionen |
| Redundanzprotokolle |
Unterstützt STP/RSTP/MSTP/ERPSv2, Link Aggregation |
| Multicast-Unterstützung |
Unterstützt IGMP Snooping V1/V2/V3, unterstützt GMRP, GVMP, 802.1Q |
| VLAN |
Unterstützt IEEE 802.1Q 4K VLAN, unterstützt QINQ, Double VLAN, |
| Zeitmanagement |
SNTP |
| QOS |
Flow-basierte Umleitung
Flow-basierte Ratenbegrenzung
Flow-basierte Paketfilterung
8*Ausgabewarteschlangen jedes Ports 802.1p/DSCP-Prioritätszuordnung
Diff-Serv QoS, Prioritätsmarkierung/Bemerkung
Warteschlangen-Scheduling-Algorithmus (SP, WRR, SP+WRR)
|
| ACL |
Portbasierte ACL-Ausgabe
ACL basierend auf Port und VLAN
L2 bis L4 Paketfilterung, Abgleich der ersten 80 Byte Nachricht.
Bietet ACL basierend auf MAC, Ziel-MAC-Adresse, IP-Quelle, Ziel-IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich und VLAN usw.
|
| PoE-Management |
Gesamtleistungsbegrenzung der PoE-Stromversorgung
PoE-Ausgangsleistungszuweisung
PoE-Ausgangsprioritätskonfiguration
PoE-Betriebsstatus
Planung des PoE-Betriebs
|
| Diagnosewartung |
Unterstützt Port-Mirroring, Syslog, Ping |
| Management-Funktion |
Unterstützt CLI, WEB, SNMPv1/v2/v3, Telnet-Server für Management, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT |
| Alarmmanagement |
Unterstützt 1-Wege-Relais-Alarmausgang, RMON, TRAP |
| Sicherheit |
Broadcast-Storm-Schutz, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Unterstützt DHCP Snooping, Option 82,802.1X-Sicherheitszugriff,
Unterstützt hierarchische Benutzerverwaltung, ACL-Zugriffskontrollliste,
Unterstützt DDOS, portbasierte MAC-Filterung/Bindung, MAC-Black Holes, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung
|
| Erweiterte Layer 2+-Funktionen |
IPv4/IPv6-Management
Statische Route
|
| Zulassungen |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Klasse A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Überspannung) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
