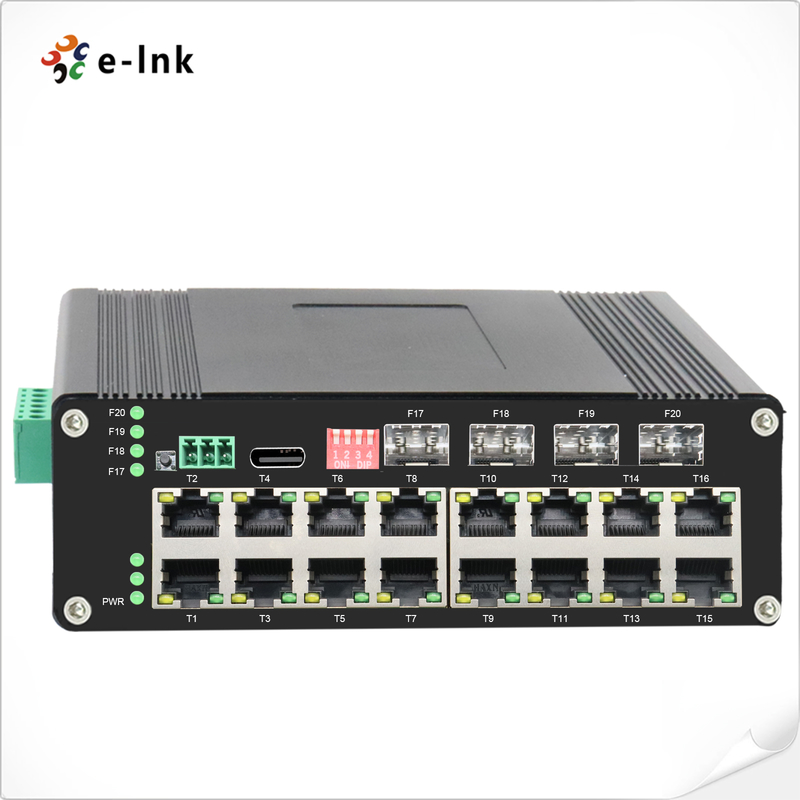

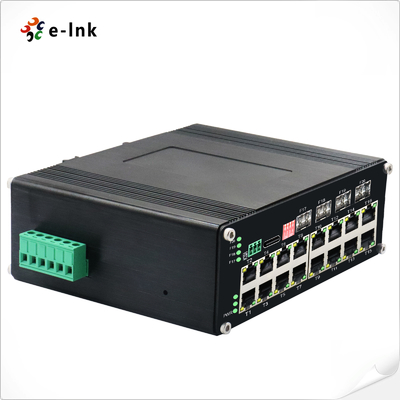

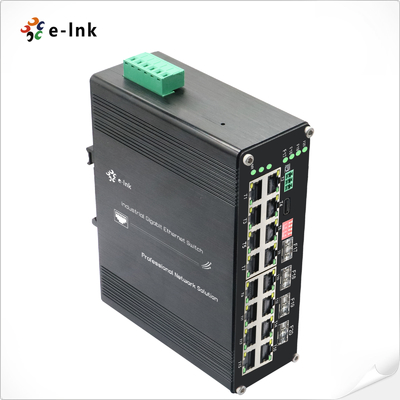

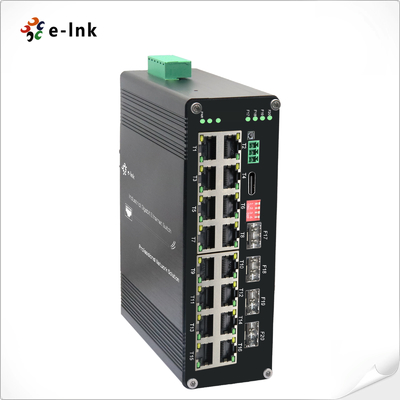

Managed Hardened Ethernet Switch mit PoE für industrielle Überwachungsnetzwerke

Industrie L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP verwalteter Ethernet-Switch

Übersicht

Das hier.L2+ Managed Hardened Ethernet Switchist mit 16 Gigabit-RJ45-Ports (10/100/1000Base-T) ausgestattet, die IEEE 802.3at PoE+ und 4 Gigabit-SFP-Uplink-Ports (1000Base-X) für Glasfaserkonnektivität unterstützen.Voll-/Halb-Duplex-Modusund AutoMDI/MDI-X, während die SFP-Slots Single-Mode- oder Multi-Mode-Fasern unterstützen und vielseitige Einsatzoptionen für lange Strecken bieten.

Dieser verwaltete PoE-Switch, der für industrielle und anspruchsvolle Umgebungen entwickelt wurde, liefert Strom und Daten über ein einziges Kabel, wodurch die Installationskomplexität für IP-Kameras reduziert wird.drahtlose ZugangspunkteDas erweiterte L2+-Management dieses Produkts, das VLAN-, QoS- und Sicherheitsfunktionen umfasst, gewährleistet eine stabile, effiziente,und sichere Netzwerkleistung für kritische Anwendungen.

Eigenschaften

Unterstützung für 16x10/100/1000Base-T + 4x1000Base-X SFP +

10/100/1000Mbps RJ45-Anschluss unterstützt Full/Half-duplex, Auto-Verhandlung, Auto MDI/MDIX

¢ IEEE802.3af/at-konform

Der DIP-Switch unterstützt ein-Taste-VLAN, ein-Taste-Ring-Management, PoE-Reset und 250m PoE-Netzwerk

Unterstützung der Verbindung von USB-C-Anschlüssen für eine einfache Verwaltung ohne Zugriff auf den RS232-Serienabschluss

10K Bytes Jumbo-Frame

¢ IEEE 802.3az Energieeffizientes Ethernet (EEE)

¢ Gehäuse aus Aluminium mit IP40-Wert

Unterstützung der DIN-Rail-Installation

-40°C bis 80°C (-40°F bis 176°F)

Technische Indizes

Ethernet
Standards:	IEEE802.3 10BASE-T
	Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p Qualitätssicherung
	IEEE802.1d Spannbaum
Weiterleitung und Filterrate:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Paketpufferspeicher:	12M-Bits
Verarbeitungsart:	Aufbewahrung und Weitergabe
Bandbreite der Hintergrundfläche	110 Gbps
Maximale Paketlänge:	10K Bytes Jumbo-Frame
Adresstabellgröße:	8K MAC-Adressen
Schnittstelle
Anschluss:	16 x RJ45
RS485:	1 x RS485 (optional)
Optischer Port:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (für die Verwaltung)
RS485-Serienschnittstelle (optional)
Physische Schnittstelle	Industriestandard 3-Pin-Schraubterminal
Datentyp	1Ch RS485 Bidirektion
RS-485-Signale	Daten+, Daten-, GND
Abstand der Serienanschlussleitung (Kupfer)	1000 Meter
Baud-Rate	0 ~ 800 kbps
PoE (Power über Ethernet)
Standard:	IEEE 802.3at Leistung über Ethernet Plus
	IEEE 802.3af Leistung über Ethernet
Hafen:	RJ45
Zuweisung des Power-Pins	4/5(+), 7/8(-)
PoE-Budget:	Bis zu 480 Watt PoE-Budget
UmweltNtal
Betriebstemperatur:	-40°C bis 80°C (-40°F bis 176°F)
Speichertemperatur:	-40°C bis 85°C (-40°F bis 185°F)
Relative Luftfeuchtigkeit	5% bis 95% nicht kondensierbar
MTBF	> 200 000 Stunden
Elektrische und mechanische Maschinen
Eingangsleistung:	48 ~ 57VDC, Redundante Leistung (6-Pin-Terminalblock)
Stromverbrauch:	8W Max. ((PoE in Gebrauch<480W)
Schutz:
Überlastung der Stromzufuhr:	Automatisch zurücksetzbar
Umgekehrte Polarität:	Gegenwärtig
DIP Schalter
4-stellige DIP-Schalterfunktion	DIP	Funktion	Einstellungen
	SW 1	VLAN	Einfach aktiviert	OFF - Behindert
	SW 2	Ringmanagement	Einfach aktiviert	OFF - Behindert
	SW 3 (zu aktualisieren)	250m PoE Netzwerk	Einfach aktiviert	OFF - Behindert
	SW 4 (zu aktualisieren)	Wiederherstellen von PoE	Einfach aktiviert	OFF - Behindert
LED-Anzeiger:
PWR:	Leistungsstatus
Ethernet (pro Port):	Verbindung/Aktivität
- Das ist nicht nötig.	PoE-Status
Fiber:	Gigabit-SFP-Anschluss: F17~F20
Abmessungen (WxDxH):	155 x 115 x 85 mm
Gewicht:	1.2Kg
Gehäuse:	Aluminiumgehäuse
Montagemöglichkeiten:	DIN-Schienenhalter
Funktionen der Software
Entlassungsprotokolle	Unterstützung von STP/RSTP/MSTP/ERPSv2, Verknüpfungsaggregation
Multicast-Unterstützung	Unterstützung von IGMP Snooping V1/V2/V3, Unterstützung von GMRP, GVMP,802.1Q
VLAN	Unterstützt IEEE 802.1Q 4K VLAN, unterstützt QINQ, Doppel VLAN,
Zeitmanagement	SNTP
Qualitätssicherung	Flussbasierte Umleitung Flow-based Rate Limiting (Flussbezogene Ratebeschränkung) Flussbasierte Paketfilterung 8*Ausgabewarteschlangen für jeden Port 802.1p/DSCP-Prioritätsabbildung Diff-Serv QoS, Prioritätsmarkierung/Anmerkung Algorithmus zur Planung von Warteschlüssen (SP, WRR, SP+WRR)
ACL	Ausstellungs-ACL auf Hafenbasis ACL basierend auf Port und VLAN L2-L4-Paketfilterung, Übereinstimmung der ersten 80 Bytes Nachricht. ACL basierend auf MAC, Ziel MAC-Adresse, IP-Quelle, Ziel IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Port-Bereich und VLAN usw.
PoE-Management	Gesamtleistungsgrenze der PoE-Stromversorgung Zuteilung der PoE-Ausgangsleistung Konfiguration der Ausgabepriorität von PoE PoE-Betriebsstatus Planung des PoE-Betriebs
Diagnostische Wartung	Unterstützung von Port-Mirroring, Syslog, Ping
Führungsfunktion	Unterstützung für CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT
Alarmmanagement	Unterstützung der Alarmausgabe mit 1-Wege-Relais, RMON, TRAP
Sicherheit	Übertragungssturmschutz, HTTPS/SSLv3, AAA und RADIUS, SSH2.0 Unterstützung von DHCP-Snooping, Option 82,802.1X Sicherheitszugriff, Unterstützung der hierarchischen Verwaltung der Benutzer, Zugriffskontrollliste der ACL, Unterstützung von DDOS, Port-basierte MAC-Filterung / Bindung, MAC-Schwarze Löcher, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung
Vorgeschrittene Schicht 2+ Funktionen	Verwaltung von IPv4/IPv6 Statische Route
Zulassungen nach Vorschriften
ISO9001, CE, RoHS, FCC
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheit für die Berechnung der Emissionsmengen2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Bestellinformationen

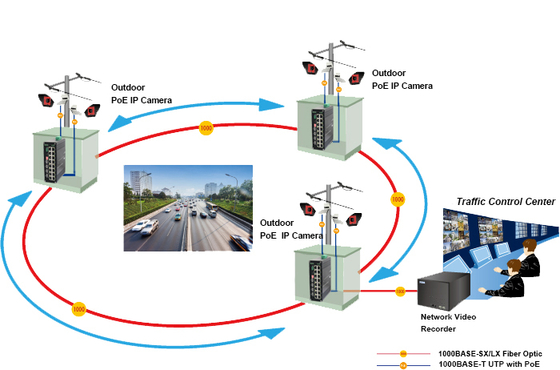

Anwendung
