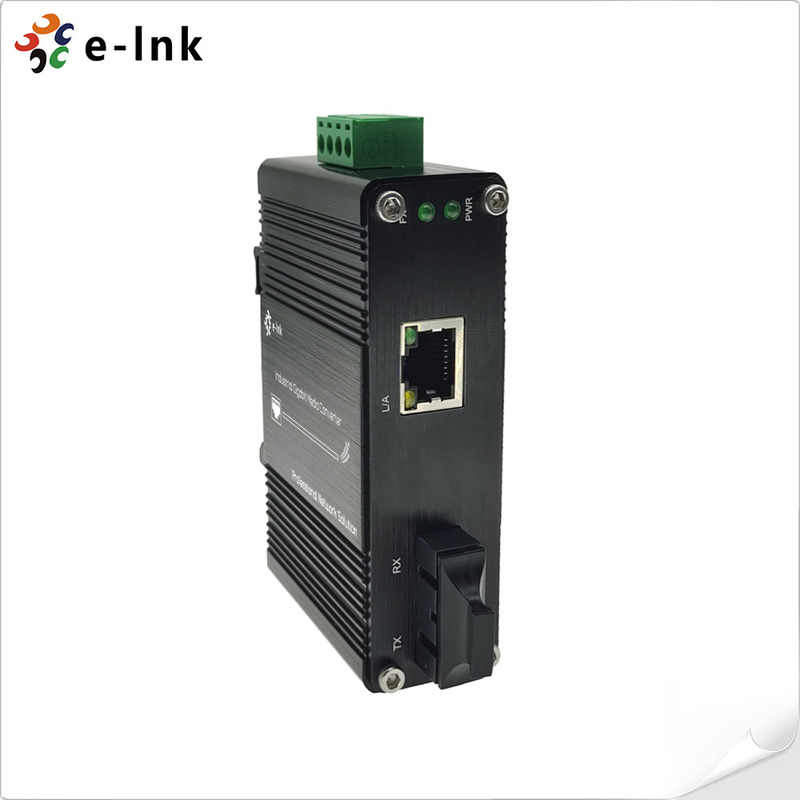

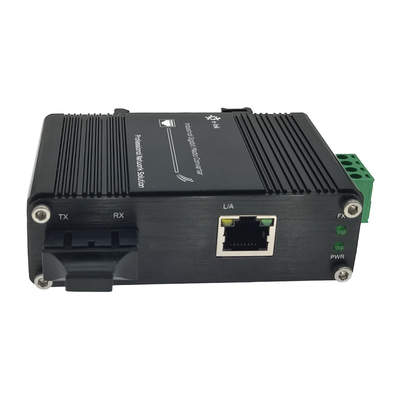

Mini Industrial 10/100/1000Base-T zu 1000Base-X Medien Konverter
Übersicht
Die LNK-IMC3012-Serie ist ein industrietauglicher Medienkonverter, der eine nahtlose Netzwerkumwandlung
zwischen 10/100/1000BASE-T Kupfer-Ethernet und 1000BASE-X Glasfaser ermöglicht. Entwickelt für raue
Umgebungen, arbeitet er zuverlässig über einen erweiterten Temperaturbereich (-40 °C bis 75 °C) und verfügt
über ein robustes Aluminiumgehäuse für überragende Haltbarkeit. Der Ethernet-Port unterstützt sowohl Halb- als auch Vollduplex-Modi,
was flexible Konnektivitätsoptionen gewährleistet.
Ein Hauptvorteil der LNK-IMC3012-Serie ist ihr Dual-Rate-Glasfaseranschluss, der sowohl 100 Mbit/s als auch
1000 Mbit/s Geschwindigkeiten für breite Kompatibilität mit verschiedenen Glasfasergeräten unterstützt. Seine robuste Konstruktion garantiert
stabile Leistung in anspruchsvollen industriellen Anwendungen. Für eine einfache Bereitstellung unterstützt der Konverter DIN-
Schienenmontage oder die Installation in Verteilerkästen, was ihn zu einer idealen Lösung für industrielle Netzwerke,
Automatisierung und Infrastrukturprojekte macht, die eine zuverlässige Medienkonvertierung erfordern.
Merkmale
► IEEE 802.3az Energieeffizientes Ethernet (EEE)
► Umfangreiche LED-Anzeigen für Netzwerkdiagnose
► 1-Port 10/100/1000BASE-T RJ45 mit Auto-MDI/MDI-X-Funktion
► 1 SC-Port, 1000Base-X
► Unterstützt Full-/Half-Duplex, Auto-Negotiation

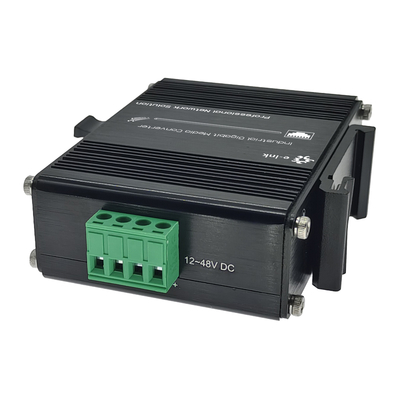

► 12~48VDC Klemmenblock-Stromeingang
► Unterstützt DIN-Schienen- und Wandmontage
► Umweltgehärtet -40 °C bis 75 °C (-40 °F bis 167 °F) Betriebstemperatur

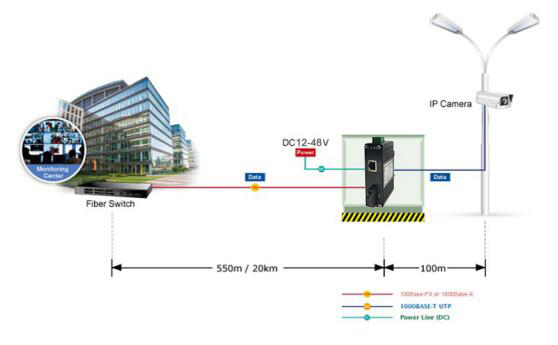

Anwendung
Technische Indizes
| Ethernet |
| Standards: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energieeffizientes Ethernet (EEE) |
| Verarbeitungstyp: |
Store-and-Forward |
| Weiterleitungsfilterrate: |
14.880pps (10Mbit/s) |
| 148.800pps (100Mbit/s) |
| 1.488.000pps (1000Mbit/s) |
| Paketpufferspeicher: |
1 Mbit |
| Maximale Paketlänge: |
9K Bytes |
| Größe der Adresstabelle |
2K MAC-Adressen |
| Schnittstelle |
| Anschluss: |
1x RJ45 |
| Optischer Port: |
1 x SC 1000Base-X |
| Elektrisch und mechanisch |
| Eingangsleistung: |
12~48VDC, 4-poliger Klemmenblock |
| Stromverbrauch: |
3W Max. |
| LED-Anzeigen: |
| PWR: |
Stromstatus |
| L/A: |
Datenverbindungsstatus |
| SPD: |
Ethernet-Status |
| 100M/1000M: |
Glasfaser-Verbindungsstatus |
| Abmessungen (BxTxH): |
95 x 70 x 30 mm |
| Gewicht: |
0,25 kg |
| Gehäuse: |
Aluminiumgehäuse |
| Montageoptionen: |
DIN-Schiene / Wandmontage |
| Umgebung |
| Betriebstemperatur: |
-40 °C bis 75 °C (-40 °F bis 167 °F) |
| Lagertemperatur: |
-40 °C bis 85 °C (-40 °F bis 185 °F) |
| Relative Luftfeuchtigkeit: |
5 % bis 95 % nicht kondensierend |
| MTBF |
> 200.000 Stunden |
| Zulassungen |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IMC3012 |
Mini Industrial Medienkonverter, 10/100/1000Base-T zu 1000Base-SX, Multimode, 550m, 850nm, SC |
| LNK-IMC3012-20 |
Mini Industrial Medienkonverter, 10/100/1000Base-T zu 1000Base-LX, Singlemode, 20km, 1310nm, SC |
| LNK-IMC3012-S20 |
Mini Industrial Medienkonverter, 10/100/1000Base-T zu 1000Base-BX, Singlemode, Single Fiber, 20km, 1310/1550nm, SC |
| Montageoptionen |
► Standard-DIN-Schienenhalterung installiert; Wandhalterung ist im Lieferumfang enthalten. |
| Stromversorgungsoptionen |
► 24W/1A 24VDC Netzteil. Offener Draht für Klemmenblock |
| ► Netzteil ist separat zu erwerben. |
