Mini Industrial 10/100/1000Base-T bis 100/1000Base-X SFP Ethernet MedienUmwandler
Übersicht

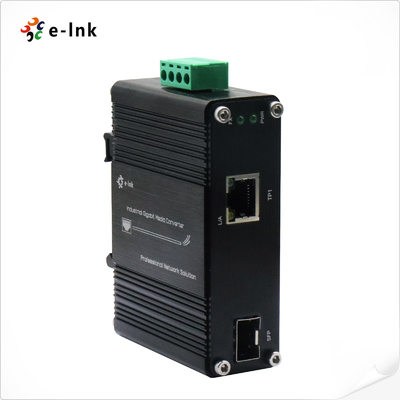

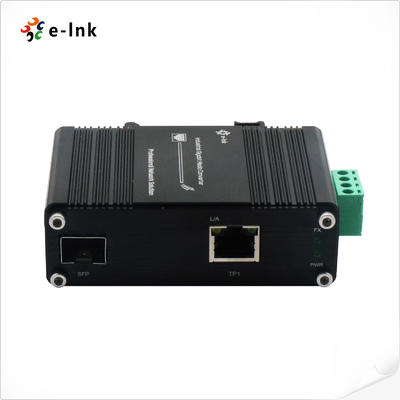

Der LNK-IMC3012-SFP ist ein industrieller DIN-Schienenmediumwandler, der für zuverlässige Netzwerke entwickelt wurde
Dieses gehärtetes Gerät ermöglicht eine nahtlose Umwandlung zwischen
10/100/1000Base-T-Kupfer-Ethernet und 100/1000Base-X-Fasernetzwerke durch seinen flexiblen SFP-Slot,
mit Unterstützung verschiedener Single-Mode- oder Multi-Mode-SFP-Module (Ein-/Zwei-Kern-Module)
Anforderungen an die Anwendung.
Der Konverter ist für industrielle Anwendungen konstruiert und verfügt über:
- Erweiterter Betriebstemperaturbereich** (-40°C bis +75°C)
- robuste Konstruktion**, die den EN55022-EMV-Normen entspricht**
- Dual-Mode-Ethernet-Anschluss**, der sowohl Halb-Duplex- als auch Voll-Duplex-Betrieb unterstützt
- SFP-Kompatibilität** für flexible Glasfaserkonnektivität
- Kompakte DIN-Schienenanlage** für eine einfache Montage in Steuerungen
Mit seiner robusten Konstruktion und den vielseitigen Verbindungsmöglichkeiten ist der LNK-IMC3012-SFP ideal für
Industrieautomation, Verkehrssysteme und Versorgungsnetze, die eine zuverlässige Medienumwandlung erfordern
Das Gerät gewährleistet eine stabile Leistung und bietet gleichzeitig die Flexibilität,
Anpassung an die unterschiedlichen Bedürfnisse der Glasfaserinfrastruktur.
Eigenschaften
️ 12~48VDC Leistungsaufnahme für den Endblock

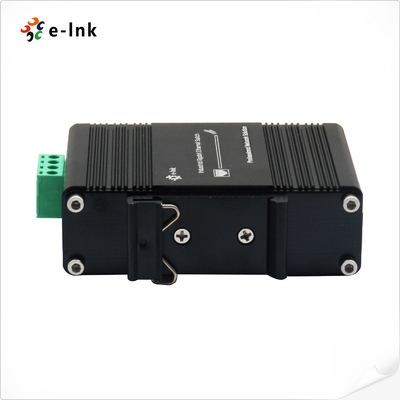

Unterstützung der DIN-Rail- und Wandmontageinstallation
-40°C bis 75°C (-40°F bis 167°F)
Unterstützung von Full/Half-Duplex, Auto-Negotiation
️ IEEE 802.3az Energieeffizientes Ethernet (EEE) konform
umfangreiche LED-Anzeigen für die Netzdiagnostik
1 Port 10/100/1000BASE-T RJ45 mit automatischer MDI / MDI-X-Funktion
1 SFP-Anschluss, 100Base-FX oder 1000Base-X Dualmodus (Automatikerkennung)

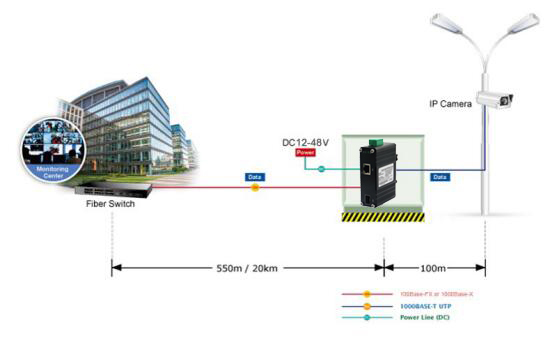

Anwendung
Technische Indizes
| Ethernet |
| Standards: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energieeffizientes Ethernet |
| Verarbeitungsart: |
Aufbewahrung und Weitergabe |
| Vorwärtsfilterrate: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Paketpufferspeicher: |
1 Mbit |
| Maximale Paketlänge: |
9K Bytes |
| Größe der Adresstabelle |
2K MAC-Adressen |
| Schnittstelle |
| Anschluss: |
1x RJ45 |
| Optischer Port: |
1 x SFP 1000Base-X oder 100Base-FX (Automatikerkennung) |
| Elektrische und mechanische Maschinen |
| Eingangsleistung: |
12~48VDC, 4-Pin-Endgerät |
| Stromverbrauch: |
3 W Max. |
| LED-Anzeiger: |
| PWR: |
Leistungsstatus |
| L/A: |
Status der Datenverknüpfung |
| Zulassung: |
Ethernet-Status |
| 100M/1000M: |
Fiber LINK-Status |
| Abmessungen (WxDxH): |
95 x 70 x 30 mm |
| Gewicht: |
0.25 Kilo |
| Gehäuse: |
Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Schiene / Wandmontage |
| Umwelt |
| Betriebstemperatur: |
-40°C bis 75°C (-40°F bis 167°F) |
| Speichertemperatur: |
-40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
| MTBF |
> 200 000 Stunden |
| Zulassungen nach Vorschriften |
| ISO9001, CE, FCC, RoHS |
|
EMI:
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheitliche Prüfverfahren
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IMC3012-SFP |
Verhärteter 10/1001000BASE-TX- bis 100/1000BASE-X-SFP-Ethernet-Medienwandler |
| SFP-Optionen |
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite (Industrial SFP). |
| Das SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten. |
| Leistungsoptionen |
24 W / 1A 24VDC-Stromversorgung. |
| Die Stromversorgung ist separat zu erwerben. |
