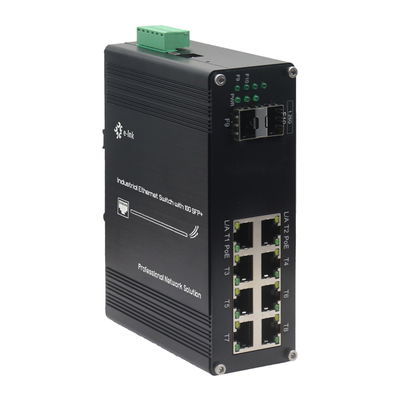

Industrieller 8-Port 10/100/1000Base-T 802.3at PoE + 2-Port 1000Base-X SFP gehärteter Managed Ethernet Switch

Industrieller L2+ 8-Port 10/100/1000T 802.3at PoE + 2-Port 1000X SFP Managed Ethernet Switch

Übersicht

Die ETH-IMC208MP-Serie ist ein industrietauglicher, verwalteter L2+-Ethernet-Switch, der

Hochleistungs-Netzwerkfunktionen mit robusten Power over Ethernet (PoE)-Funktionen kombiniert. Mit

8× 10/100/1000Base-T(X)-Ports mit IEEE 802.3at PoE+-Unterstützung (bis zu 30 W pro Port) und

2× 1000Base-X SFP-Steckplätzen bietet dieser gehärtete Switch flexible Konnektivität für Kupfer-

und Glasfasernetze.

Der Switch wurde für raue Industrieumgebungen entwickelt und unterstützt den Full/Half-Duplex-Modus, Auto-

MDI/MDI-X und eine breite Palette von Single-Mode/Multi-Mode-SFP-Modulen (1/2 Kern), wodurch

die nahtlose Integration in vielfältige Anwendungen gewährleistet wird. Seine erweiterten L2+-Managementfunktionen (VLAN,

QoS, Sicherheit usw.) bieten eine granulare Kontrolle über den Netzwerkverkehr und machen ihn ideal für IP-Überwachung

(PoE-Kameras), Wireless Access Points und Remote-Industrienetzwerke.
✔ 8× Gigabit PoE+-Ports (802.3at, 30 W pro Port) zur Stromversorgung von PDs
✔ 2× SFP-Glasfaser-Uplinks für Langstrecken- oder störungsfreie Konnektivität
✔ Industrielles, gehärtetes Design (-40 °C bis +75 °C Betrieb)
✔ Auto-Negotiation & Plug-and-Play-Bereitstellung
✔ L2+-Managed Switching für optimierte Leistung

Eine vielseitige Hochleistungslösung für die Bereitstellung von PoE-Geräten und Glasfaser-Backbones in anspruchsvollen

Umgebungen.

Funktionen

► 9K Bytes Jumbo Frame

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► IP40 Aluminiumgehäuse

► Unterstützt die DIN-Schienen-Installation

► -40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur

► IEEE802.3af/at-konform

► DIP-Schalter unterstützt One-Key-VLAN, One-Key-Ring-Management, PoE-Reset und 250 m PoE

Netzwerk

► Unterstützung des Anschlusses eines USB-C-Anschlusses für eine einfache Verwaltung, ohne dass der RS232-Anschluss benötigt wird

serieller Port überhaupt

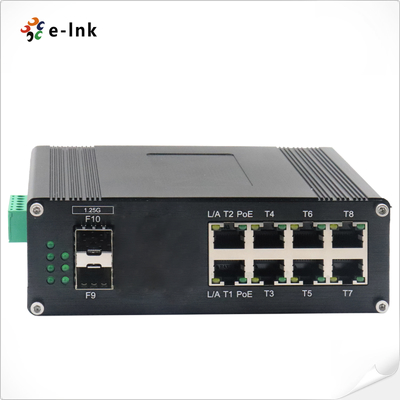

► Unterstützung von 8x10/100/1000Base-T + 2x1000Base-X SFP

► 10/100/1000 Mbit/s RJ45-Port unterstützt Full/Half-Duplex, Auto-Negotiation, Auto MDI/MDIX

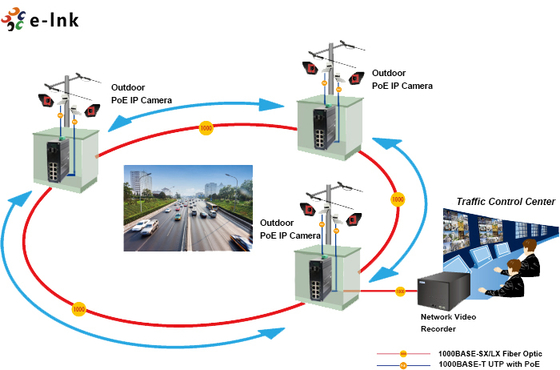

Anwendung

Technische Indizes

Ethernet
Standards:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Forward & Filtering Rate:	14.880pps (10Mbit/s)
	148.800pps (100Mbit/s)
	1.488.000pps (1000Mbit/s)
	1.488.000.000pps (10000Mbit/s)
Packet Buffer Memory:	12M Bit
Processing Type:	Store-and-Forward
Backplane-Bandbreite	110 Gbit/s
Max Packet Length:	9K Bytes Jumbo Frame
Address Table Size:	8K MAC-Adressen
Schnittstelle
Anschluss:	8 x RJ45
RS485:	1 x RS485 (Optional)
Optischer Port:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (für Management)
RS485 serielle Schnittstelle (Optional)
Physische Schnittstelle	Industrieller Standard 3-poliger Schraubklemmenanschluss
Datentyp	1Ch RS485 Bi-Directional
RS-485-Signale	Daten +, Daten-, GND
Serieller Port-Leitungsabstand (Kupfer)	1000 Meter
Baudrate	0 ~ 800 kbit/s
PoE (Power over Ethernet)
Standard:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Stromanschlussbelegung	4/5(+), 7/8(-)
PoE-Budget:	Bis zu 240 Watt PoE-Budget
Umgebungsntal
Betriebstemperatur:	-40 °C bis 80 °C (-40 °F bis 176 °F)
Lagertemperatur:	-40 °C bis 85 °C (-40 °F bis 185 °F)
Relative Luftfeuchtigkeit:	5 % bis 95 % nicht kondensierend
MTBF	> 200.000 Std.
Elektrisch und mechanisch

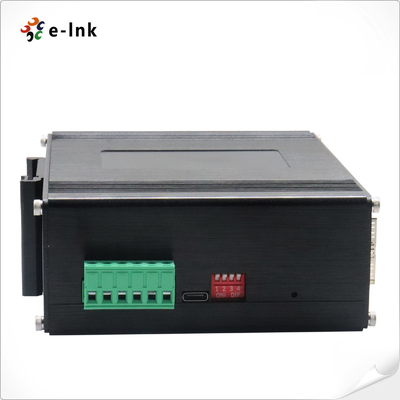

Eingangsleistung:	48~57VDC, Redundante Stromversorgung (6-poliger Klemmenblock)
Stromverbrauch:	8 W Max. (PoE in Verwendung<240 W)
Schutz:
Stromeingangsüberlast:	Automatisch rückstellbar
Verpolung:	Vorhanden
DIP-Schalter
4-stellige DIP-Schalterfunktion	DIP	Funktion	Einstellungen
	SW 1	VLAN	EIN - Aktiviert	AUS - Deaktiviert
	SW 2	Ring-Management	EIN - Aktiviert	AUS - Deaktiviert
	SW 3 (wird aktualisiert)	250 m PoE-Netzwerk	EIN - Aktiviert	AUS - Deaktiviert
	SW 4 (wird aktualisiert)	PoE-Reset	EIN - Aktiviert	AUS - Deaktiviert
LED-Anzeigen:
PWR:	Stromstatus
Ethernet (pro Port):	Link/Aktivität
PoE:	PoE-Status
Glasfaser:	Gigabit SFP-Port: F9~F10
Abmessungen (BxTxH):	149 x 114 x 50 mm
Gewicht:	0,55 kg
Gehäuse:	Aluminiumgehäuse
Montageoptionen:	DIN-Schienenmontage
Software-Funktionen
Redundanzprotokolle	Unterstützung von STP/RSTP/MSTP/ERPSv2, Link Aggregation
Multicast-Unterstützung	Unterstützung von IGMP Snooping V1/V2/V3, Unterstützung von GMRP, GVMP, 802.1Q
VLAN	Unterstützung von IEEE 802.1Q 4K VLAN, Unterstützung von QINQ, Double VLAN,
Zeitmanagement	SNTP
QOS	Flussbasierte Umleitung Flussbasierte Ratenbegrenzung Flussbasierte Paketfilterung 8*Ausgabewarteschlangen jedes Ports 802.1p/DSCP-Prioritätszuordnung Diff-Serv QoS, Prioritätsmarkierung/Bemerkung Warteschlangen-Scheduling-Algorithmus (SP, WRR, SP+WRR)
ACL	Portbasierte ACL-Ausgabe ACL basierend auf Port und VLAN L2- bis L4-Paketfilterung, Abgleich der ersten 80 Byte Nachricht. Bereitstellung von ACL basierend auf MAC, Ziel-MAC-Adresse, IP-Quelle, Ziel-IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich und VLAN usw.
PoE-Management	Gesamtleistungsbegrenzung der PoE-Stromversorgung PoE-Ausgangsleistungszuweisung PoE-Ausgangsprioritätskonfiguration PoE-Betriebsstatus Planung des PoE-Betriebs
Diagnosewartung	Unterstützung von Port-Mirroring, Syslog, Ping
Management-Funktion	Unterstützung von CLI, WEB, SNMPv1/v2/v3, Telnet-Server für Management, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT
Alarm-Management	Unterstützung von 1-Wege-Relais-Alarmausgang, RMON, TRAP
Sicherheit	Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 Unterstützung von DHCP Snooping, Option 82, 802.1X-Sicherheitszugriff, Unterstützung der hierarchischen Benutzerverwaltung, ACL-Zugriffskontrollliste, Unterstützung von DDOS, portbasierter MAC-Filterung/Bindung, MAC-Black Holes, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung
Erweiterte Layer 2+-Funktionen	IPv4/IPv6-Management Statische Route
Zulassungen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Überspannung)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
