Industrielle L2+ verwaltete 16-Ports 10/100/1000Base-T + 4-Ports 1000Base-X SFP gehärtet verwaltete Ethernet-Switch

Industrieller L2+ 16-Port 10/100/1000T + 4-Port 1000X SFP Managed Ethernet Switch

Übersicht

Die ETH-DIMC2416M-Serie ist ein industrietauglicher, verwalteter L2+-Ethernet-Switch, der für

unternehmenskritische Netzwerkanwendungen konzipiert wurde. Dieser Switch mit hoher Dichte verfügt über 16× 10/100/1000Base-T(X)

Kupferports und 4× 1000Base-X SFP-Glasfasersteckplätze, die flexible Konnektivitätsoptionen für verschiedene

industrielle Umgebungen bieten.

Der Switch wurde auf Zuverlässigkeit ausgelegt und unterstützt:
- Auto-Negotiation-Kupferports mit Full/Half-Duplex-Modus und Auto-MDI/MDI-X
- Vielseitige SFP-Optionen (Single-Mode/Multi-Mode, 1/2 Kern)
- Erweiterte L2+-Verwaltung einschließlich VLAN-, QoS- und Sicherheitsfunktionen
- Industriell gehärtetes Design für den Betrieb unter extremen Bedingungen

Ideal für:
✓ Industrielle Automatisierungssysteme
✓ IP-Überwachungsnetzwerke (Unterstützung mehrerer Kameras)
✓ Bereitstellungen von Wireless-Zugangspunkten
✓ Konnektivität an entfernten Standorten
✓ Anwendungen in rauen Umgebungen

Mit seiner Kombination aus hoher Portdichte, Glasfaser-Uplink-Fähigkeit und robuster Konstruktion bietet die

ETH-DIMC2416M-Serie zuverlässige Netzwerkleistung, wo Standard-Switches für den kommerziellen Einsatz

versagen würden. Die Verwaltungsfunktionen des Switches ermöglichen eine präzise Netzwerkkontrolle, während sein industrielles Design

einen kontinuierlichen Betrieb bei Temperaturen von -40°C bis +75°C gewährleistet, was ihn perfekt für Außeninstallationen

und anspruchsvolle industrielle Umgebungen macht.

Funktionen

► Unterstützung des Anschlusses eines USB-C-Anschlusses für eine einfache Verwaltung, ohne dass der serielle RS232-Anschluss

überhaupt benötigt wird

► 10K Bytes Jumbo Frame

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► IP40 Aluminiumgehäuse

► Unterstützt die DIN-Schienen-Installation

      ► -40°C bis 80°C (-40°F bis 176°F) Betrieb

► Unterstützung von 16x10/100/1000Base-T + 4x1000Base-X SFP

► 10/100/1000 Mbit/s RJ45-Port unterstützt Vollduplex/Halbduplex, Auto-Negotiation, Auto MDI/MDIX

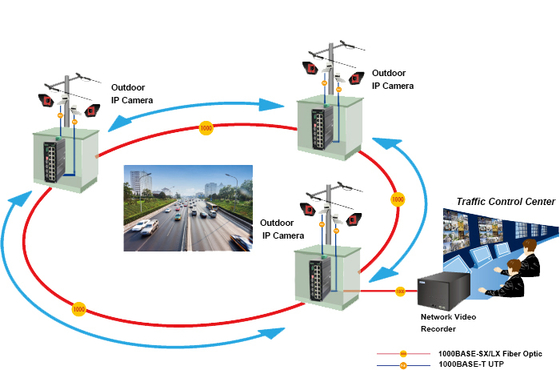

Anwendung

Technische Indizes

Ethernet
Standards:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Forward & Filtering Rate:	14.880pps (10Mbit/s)
	148.800pps (100Mbit/s)
	1.488.000pps (1000Mbit/s)
Packet Buffer Memory:	12M Bit
Processing Type:	Store-and-Forward
Backplane-Bandbreite	110 Gbit/s
Max Packet Length:	10K Bytes Jumbo Frame
Address Table Size:	8K MAC-Adressen
Schnittstelle
Anschluss:	16 x RJ45
RS485:	1 x RS485 (Optional)
Optischer Port:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (für die Verwaltung)
RS485 serielle Schnittstelle (Optional)
Physische Schnittstelle	Industrieller Standard 3-poliger Schraubklemmenanschluss
Datentyp	1Ch RS485 bidirektional
RS-485-Signale	Data+, Data-, GND
Serielle Port-Leitungsentfernung (Kupfer)	1000 Meter
Baudrate	0 ~ 800 kbit/s
UmgebungsTemperatur:
-40°C bis 80°C (-40°F bis 176°F)	Lagertemperatur:
-40°C bis 85°C (-40°F bis 185°F)	Relative Luftfeuchtigkeit:
5 % bis 95 % nicht kondensierend	MTBF
> 200.000 Stunden	Elektrisch und mechanisch
Eingangsleistung:

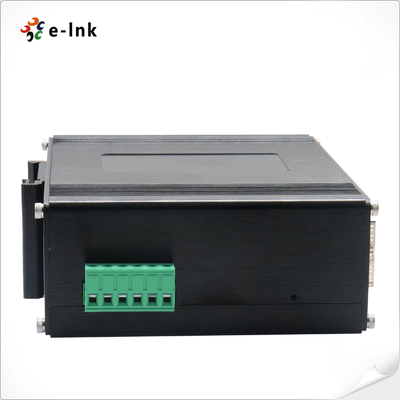

12~48 VDC, redundante Stromversorgung (6-poliger Klemmenblock)	Stromverbrauch:
8 W max.	Schutz:
Überlastung der Stromeingangsleistung:
Automatisch rückstellbar	Verpolung:
Vorhanden	DI
P Switch4-stelliger DIP-Schalter
DIP	Funktion	Einstellungen	SW 1
	VLAN	Unterstützung von IEEE 802.1Q 4K VLAN, Unterstützung von QINQ, Double VLAN,	AUS - Deaktiviert	SW 3
	Ring Management	EIN - Aktiviert	AUS - Deaktiviert	SW 3
	Reserviert	EIN - Reserviert	AUS - Reserviert	LED-Anzeigen:
	Reserviert	EIN - Reserviert	AUS - Reserviert	LED-Anzeigen:
PWR:
Stromstatus	Ethernet (pro Port):
Link/Aktivität	Glasfaser:
Gigabit SFP-Port: F17~F20	Abmessungen (BxTxH):
155 x 115 x 85 mm	Gewicht:
1,2 kg	Gehäuse:
Aluminiumgehäuse	Montageoptionen:
DIN-Schienen-Montage	Software-Funktionen
Redundanzprotokolle
Unterstützung von STP/RSTP/MSTP/ERPSv2, Link Aggregation	Multicast-Unterstützung
Unterstützung von IGMP Snooping V1/V2/V3, Unterstützung von GMRP, GVMP, 802.1Q	VLAN
Unterstützung von IEEE 802.1Q 4K VLAN, Unterstützung von QINQ, Double VLAN,	Zeitmanagement
SNTP	QOS
Flussbasierte Umleitung	Flussbasierte Ratenbegrenzung Flussbasierte Paketfilterung 8*Ausgabewarteschlangen jedes Ports 802.1p/DSCP-Prioritätszuordnung Diff-Serv QoS, Prioritätsmarkierung/Bemerkung Warteschlangen-Scheduling-Algorithmus (SP, WRR, SP+WRR) ACL
Portbasierte Ausgabe-ACL	ACL basierend auf Port und VLAN L2 bis L4 Paketfilterung, Abgleich der ersten 80 Byte Nachricht. Bereitstellung von ACL basierend auf MAC, Ziel-MAC-Adresse, IP-Quelle, Ziel-IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich und VLAN usw. PoE-Management
Gesamtleistungsbegrenzung der PoE-Stromversorgung	PoE-Ausgangs-Leistungszuweisung PoE-Ausgangsprioritätskonfiguration PoE-Arbeitsstatus Planung des PoE-Betriebs Diagnosewartung
Unterstützung von Port-Mirroring, Syslog, Ping	Verwaltungsfunktion
Unterstützung von CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT	Alarmverwaltung
Unterstützung von 1-Wege-Relais-Alarmausgang, RMON, TRAP	Sicherheit
Broadcast-Storm-Schutz, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Unterstützung von DHCP Snooping, Option 82, 802.1X-Sicherheitszugriff, Unterstützung der hierarchischen Benutzerverwaltung, ACL-Zugriffskontrollliste, Unterstützung von DDOS, portbasierter MAC-Filterung/Bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung Erweiterte Layer 2+-Funktionen
IPv4/IPv6-Verwaltung	Statische Route Zulassungen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Bestellinformationen

Modell
