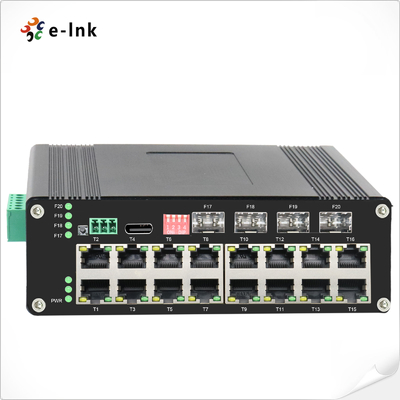

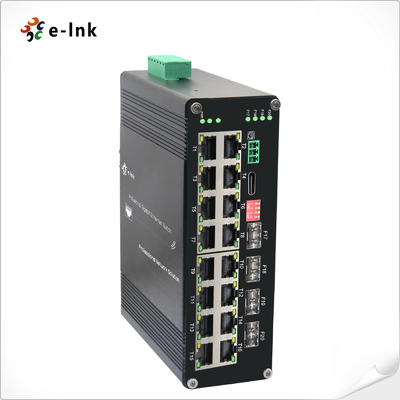

Verwalteter industrieller, gehärteter Ethernet-Switch mit PoE für IP-Kameras und Wireless Access Points

Industrie L2+ 16-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP verwalteter Ethernet-Switch

Übersicht

Die ETH-DIMC2416MP-Serie ist ein industrieller L2+ verwalteter PoE+ Ethernet-Switch für

Dieser Hochleistungs-Switch kombiniert 16 × Gigabit-PoE+-Ports

(IEEE 802.3at, 30 W pro Port) mit 4 × 1000Base-X SFP-Faser-Slots, die sowohl Leistung als auch

Verbindung in einem einzigen gehärteten Gerät.

Hauptmerkmale:
- Hochdichte PoE+-Konfiguration: 16× 10/100/1000Base-T (((X) -Ports mit automatischer Verhandlung, Voll/Halb

Duplex und automatische MDI/MDI-X
- Flexible Glasfaserkonnektivität: 4x SFP-Slots, die Single-Mode/Multi-Mode (1/2 Kern) -Module unterstützen
- Erweiterte L2+-Verwaltung: umfassende VLAN-, QoS-, Sicherheits- und Überwachungsfähigkeiten
- industrielle Zuverlässigkeit: Betrieb bei extremen Temperaturen (-40°C bis +75°C) mit robustem EMI-Schutz

Ideale Anwendungen:
✓ Große IP-Überwachungssysteme (unterstützt mehrere Hochleistungskameras)
✓ Einführung von drahtlosen Netzwerken (Versorgung mehrerer Zugangspunkte)
✓ Netzwerke für industrielle Automatisierung
✓ Fernverbindung an Standorten mit Fiber-Backhaul über weite Strecken
✓ Installationen in rauen Umgebungen

Mit seinem hohen PoE-Budget und seiner Glasfaser-Uplink-Kapazität bietet die ETH-DIMC2416MP-Serie eine

Netzwerklösung zur Versorgung und Anbindung mehrerer Geräte bei gleichzeitiger Gewährleistung zuverlässiger Daten

Der Schalter ist mit seiner industriellen Konstruktion und seinen fortschrittlichen Managementfunktionen ausgestattet.

besonders geeignet für Anwendungen von kritischer Bedeutung, bei denen sowohl die Stromversorgung als auch die Netzzuverlässigkeit

sind unerlässlich.

Eigenschaften

10K Bytes Jumbo-Frame

¢ IEEE 802.3az Energieeffizientes Ethernet (EEE)

¢ Gehäuse aus Aluminium mit IP40-Wert

Unterstützung der DIN-Rail-Installation

-40°C bis 80°C (-40°F bis 176°F)

Unterstützung für 16x10/100/1000Base-T + 4x1000Base-X SFP +

10/100/1000Mbps RJ45-Anschluss unterstützt Full/Half-duplex, Auto-Verhandlung, Auto MDI/MDIX

¢ IEEE802.3af/at-konform

Der DIP-Switch unterstützt ein-Taste-VLAN, ein-Taste-Ring-Management, PoE-Reset und 250m PoE-Netzwerk

Unterstützung der Verbindung von USB-C-Anschlüssen für eine einfache Verwaltung ohne Zugriff auf den RS232-Serienabschluss

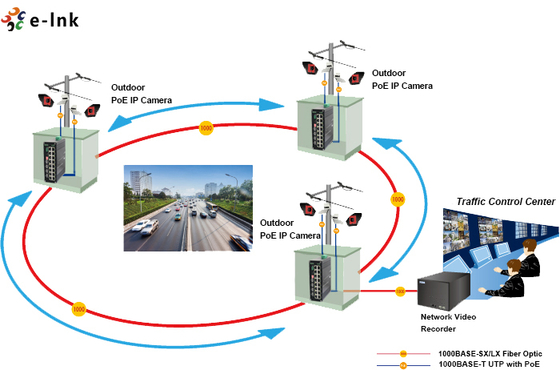

Anwendung

Technische Indizes

Ethernet
Standards:	IEEE802.3 10BASE-T
	Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p Qualitätssicherung
	IEEE802.1d Spannbaum
Weiterleitung und Filterrate:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Paketpufferspeicher:	12M-Bits
Verarbeitungsart:	Aufbewahrung und Weitergabe
Bandbreite der Hintergrundfläche	110 Gbps
Maximale Paketlänge:	10K Bytes Jumbo-Frame
Adresstabellgröße:	8K MAC-Adressen
Schnittstelle
Anschluss:	16 x RJ45
RS485:	1 x RS485 (optional)
Optischer Port:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (für die Verwaltung)
RS485-Serienschnittstelle (optional)
Physische Schnittstelle	Industriestandard 3-Pin-Schraubterminal
Datentyp	1Ch RS485 Bidirektion
RS-485-Signale	Daten+, Daten-, GND
Abstand der Serienanschlussleitung (Kupfer)	1000 Meter
Baud-Rate	0 ~ 800 kbps
PoE (Power über Ethernet)
Standard:	IEEE 802.3at Leistung über Ethernet Plus
	IEEE 802.3af Leistung über Ethernet
Hafen:	RJ45
Zuweisung des Power-Pins	4/5(+), 7/8(-)
PoE-Budget:	Bis zu 480 Watt PoE-Budget
UmweltNtal
Betriebstemperatur:	-40°C bis 80°C (-40°F bis 176°F)
Speichertemperatur:	-40°C bis 85°C (-40°F bis 185°F)
Relative Luftfeuchtigkeit	5% bis 95% nicht kondensierbar
MTBF	> 200 000 Stunden
Elektrische und mechanische Maschinen

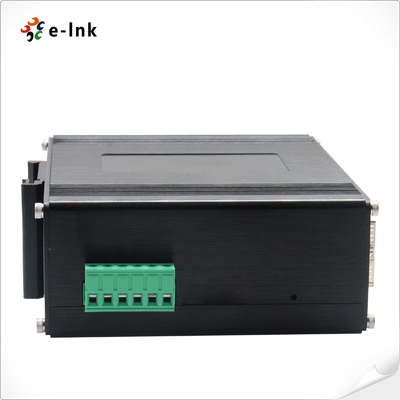

Eingangsleistung:	48 ~ 57VDC, Redundante Leistung (6-Pin-Terminalblock)
Stromverbrauch:	8W Max. ((PoE in Gebrauch<480W)
Schutz:
Überlastung der Stromzufuhr:	Automatisch zurücksetzbar
Umgekehrte Polarität:	Gegenwärtig
DIP Schalter
4-stellige DIP-Schalterfunktion	DIP	Funktion	Einstellungen
	SW 1	VLAN	Einfach aktiviert	OFF - Behindert
	SW 2	Ringmanagement	Einfach aktiviert	OFF - Behindert
	SW 3 (zu aktualisieren)	250m PoE Netzwerk	Einfach aktiviert	OFF - Behindert
	SW 4 (zu aktualisieren)	Wiederherstellen von PoE	Einfach aktiviert	OFF - Behindert
LED-Anzeiger:
PWR:	Leistungsstatus
Ethernet (pro Port):	Verbindung/Aktivität
- Das ist nicht nötig.	PoE-Status
Fiber:	Gigabit-SFP-Anschluss: F17~F20
Abmessungen (WxDxH):	155 x 115 x 85 mm
Gewicht:	1.2Kg
Gehäuse:	Aluminiumgehäuse
Montagemöglichkeiten:	DIN-Schienenhalter
Funktionen der Software
Entlassungsprotokolle	Unterstützung von STP/RSTP/MSTP/ERPSv2, Verknüpfungsaggregation
Multicast-Unterstützung	Unterstützung von IGMP Snooping V1/V2/V3, Unterstützung von GMRP, GVMP,802.1Q
VLAN	Unterstützt IEEE 802.1Q 4K VLAN, unterstützt QINQ, Doppel VLAN,
Zeitmanagement	SNTP
Qualitätssicherung	Flussbasierte Umleitung Flow-based Rate Limiting (Flussbezogene Ratebeschränkung) Flussbasierte Paketfilterung 8*Ausgabewarteschlangen für jeden Port 802.1p/DSCP-Prioritätsabbildung Diff-Serv QoS, Prioritätsmarkierung/Anmerkung Algorithmus zur Planung von Warteschlüssen (SP, WRR, SP+WRR)
ACL	Ausstellungs-ACL auf Hafenbasis ACL basierend auf Port und VLAN L2-L4-Paketfilterung, Übereinstimmung der ersten 80 Bytes Nachricht. ACL basierend auf MAC, Ziel MAC-Adresse, IP-Quelle, Ziel IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Port-Bereich und VLAN usw.
PoE-Management	Gesamtleistungsgrenze der PoE-Stromversorgung Zuteilung der PoE-Ausgangsleistung Konfiguration der Ausgabepriorität von PoE PoE-Betriebsstatus Planung des PoE-Betriebs
Diagnostische Wartung	Unterstützung von Port-Mirroring, Syslog, Ping
Führungsfunktion	Unterstützung für CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT
Alarmmanagement	Unterstützung der Alarmausgabe mit 1-Wege-Relais, RMON, TRAP
Sicherheit	Übertragungssturmschutz, HTTPS/SSLv3, AAA und RADIUS, SSH2.0 Unterstützung von DHCP-Snooping, Option 82,802.1X Sicherheitszugriff, Unterstützung der hierarchischen Verwaltung der Benutzer, Zugriffskontrollliste der ACL, Unterstützung von DDOS, Port-basierte MAC-Filterung / Bindung, MAC-Schwarze Löcher, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung
Vorgeschrittene Schicht 2+ Funktionen	Verwaltung von IPv4/IPv6 Statische Route
Zulassungen nach Vorschriften
ISO9001, CE, RoHS, FCC
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheit für die Berechnung der Emissionsmengen2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
