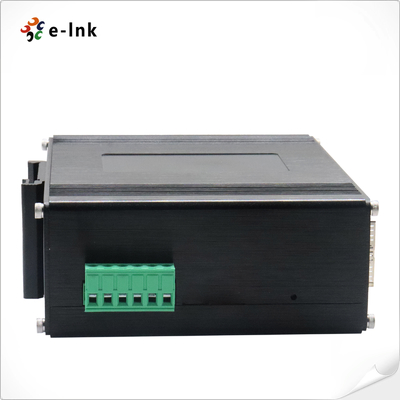

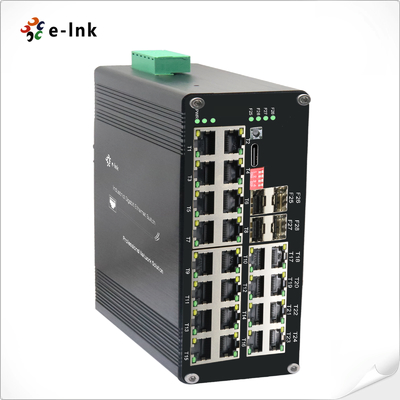

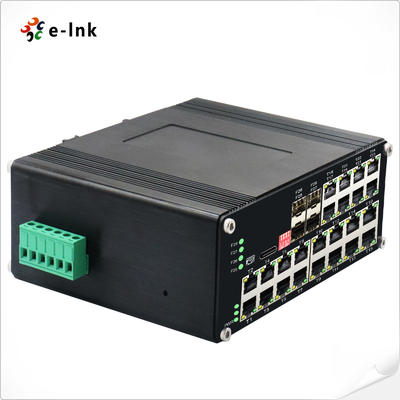

Industrieller L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
Übersicht
Die ETH-DIMC2424MP-Serie ist ein industrietauglicher, verwalteter L2+-PoE+-Ethernet-Switch, der
High-Density-Stromversorgung mit robusten Netzwerkfunktionen kombiniert. Mit 24× Gigabit
PoE+-Ports (IEEE 802.3at, 30 W pro Port) und 4× 1000Base-X SFP-Glasfaser-Uplinks ist dieser gehärtete
Switch für unternehmenskritische Einsätze in rauen Umgebungen konzipiert.
Hauptmerkmale & Vorteile:
✔ High-Power PoE+-Design: 24× 10/100/1000Base-T(X)-Ports liefern bis zu 30 W pro Port und unterstützen
leistungsstarke Geräte wie PTZ-Kameras und Wireless-APs.
✔ Dual Media Connectivity: 4× SFP-Steckplätze (Single-/Multi-Mode, 1/2 Core) ermöglichen Glasfaser-Backbone-Verbindungen über große Entfernungen.
✔ Industrielle Zuverlässigkeit: Funktioniert bei extremen Temperaturen (-40 °C bis +75 °C) mit Überspannungsschutz und
Vibrationsfestigkeit.
✔ Erweiterte L2+-Verwaltung: VLAN, QoS, IGMP-Snooping und Port-Mirroring für optimierte Datenverkehrskontrolle.
✔ Plug-and-Play-Einfachheit: Auto MDI/MDI-X und Auto-Negotiation vereinfachen die Installation.
Typische Anwendungen:
• Große IP-Überwachungssysteme (Stromversorgung von 24+ Kameras)
• Industrielle IoT-Netzwerke mit gemischten Kupfer-/Glasfaser-Topologien
• Drahtlose Outdoor-Mesh-Netzwerke, die PoE und Glasfaser-Backhaul benötigen
• Smart-City-Infrastruktur (Verkehrskontrolle, Straßenbeleuchtung)
Mit seinem unübertroffenen PoE-Gesamtbudget von 720 W und der Carrier-Grade-Haltbarkeit ist die ETH-DIMC2424MP-Serie
die ultimative Lösung für den Einsatz von Hochleistungs-Netzwerkgeräten in anspruchsvollen Umgebungen. Seine modularen
Glasfaseroptionen machen Ihr Netzwerk zukunftssicher, während das gehärtete Design einen 24/7-Betrieb gewährleistet, wo Standard-
Switches versagen.
Funktionen
► Unterstützung des Anschlusses eines USB-C-Anschlusses für eine einfache Verwaltung, ohne dass auf den seriellen RS232-Anschluss zugegriffen werden muss
► 10K Bytes Jumbo Frame
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► IP40 Aluminiumgehäuse
► Unterstützt die DIN-Schienen-Installation
► -40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur
► Unterstützung von 24x10/100/1000Base-T + 4x1000Base-X SFP
► 10/100/1000 Mbit/s RJ45-Port unterstützt Vollduplex/Halbduplex, Auto-Negotiation, Auto MDI/MDIX
► IEEE802.3af/at-konform
► DIP-Schalter unterstützt One-Key-VLAN, One-Key-Ring-Management, PoE-Reset und 250 m PoE-Netzwerk

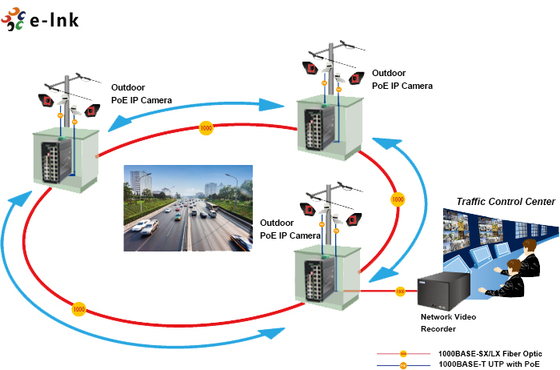

Anwendung
Technische Indizes
Ethernet
Standards:
| IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Forward & Filtering Rate: |
| 14.880 pps (10 Mbit/s) |
| 148.800 pps (100 Mbit/s) |
1.488.000 pps (1000 Mbit/s) |
| Packet Buffer Memory: |
| 12M Bit |
| Processing Type: |
Store-and-Forward |
| Backplane-Bandbreite |
110 Gbit/s |
| Max Packet Length: |
10K Bytes Jumbo Frame |
| Address Table Size: |
8K MAC-Adressen |
| Schnittstelle |
Anschluss: |
| 24 x RJ45 |
| RS485: |
1 x RS485 (Optional) |
| Optischer Port: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (für die Verwaltung) |
| RS485 serielle Schnittstelle (optional) |
Physische Schnittstelle |
| Industrieller Standard 3-poliger Schraubklemmenanschluss |
| Datentyp |
1Ch RS485 Bi-Directional |
| RS-485-Signale |
Data+, Data-, GND |
| Serielle Port-Leitungsentfernung (Kupfer) |
1000 Meter |
| Baudrate |
0 ~ 800 kbit/s |
| PoE (Power over Ethernet) |
Standard: |
| IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
Port: |
| RJ45 |
| Stromanschlussbelegung |
4/5(+), 7/8(-) |
| PoE-Budget: |
Bis zu 720 Watt PoE-Budget |
| Umgebung |
Betriebstemperatur: |
| -40 °C bis 80 °C (-40 °F bis 176 °F)Lagertemperatur: |
| -40 °C bis 85 °C (-40 °F bis 185 °F) |
Relative Luftfeuchtigkeit: |
| 5 % bis 95 % nicht kondensierend |
MTBF |
| > 200.000 Stunden |
Elektrisch und mechanisch |
| Eingangsleistung: |
48~57VDC, Redundante Stromversorgung (6-poliger Klemmenblock) |
| Stromverbrauch: |
| 8 W Max. (PoE in Verwendung |
<720 W) |
| Schutz: |
Stromeingangsüberlastung:Automatisch rückstellbar |
| Verpolung: |
| Vorhanden |
DI |
| P-Schalter |
4-stellige DIP-Schalterfunktion |
| DIPFunktion |
| Einstellungen |
SW 1 |
VLAN |
EIN - Aktiviert |
| AUS - Deaktiviert |
SNTP |
Strom: |
Stromstatus |
| AUS - Deaktiviert |
SW 3 (wird aktualisiert) |
Strom: |
Stromstatus |
| AUS - Deaktiviert |
SW 4 (wird aktualisiert) |
Strom: |
Stromstatus |
| AUS - Deaktiviert |
LED-Anzeigen: |
Strom: |
Stromstatus |
| Ethernet (pro Port): |
| Link/Aktivität |
PoE |
| PoE-Status (T1~T24) |
Glasfaser: |
| Gigabit SFP-Port: F25~F28 |
Abmessungen (BxTxH): |
| 155 x 115 x 85 mm |
Gewicht: |
| 1,2 kg |
Gehäuse: |
| Aluminiumgehäuse |
Montageoptionen: |
| DIN-Schienen-Montage |
Software-Funktionen |
| Redundanzprotokolle |
Unterstützung von STP/RSTP/MSTP/ERPSv2, Link Aggregation |
| Multicast-Unterstützung |
| Unterstützung von IGMP Snooping V1/V2/V3, Unterstützung von GMRP, GVMP, 802.1Q |
VLAN |
| Unterstützung von IEEE 802.1Q 4K VLAN, Unterstützung von QINQ, Double VLAN, |
Zeitmanagement |
| SNTP |
QOS |
| Flussbasierte Umleitung |
Flussbasierte Ratenbegrenzung |
|
Flussbasierte Paketfilterung |
8*Ausgabewarteschlangen jedes Ports 802.1p/DSCP-Prioritätszuordnung
Diff-Serv QoS, Priority Mark/Remark
Warteschlangen-Scheduling-Algorithmus (SP, WRR, SP+WRR)
ACL
Portbasierte Ausgabe-ACL
ACL basierend auf Port und VLAN
|
|
L2- bis L4-Paketfilterung, Abgleich der ersten 80 Byte Nachricht. |
Bereitstellung von ACL basierend auf MAC, Ziel-MAC-Adresse, IP-Quelle, Ziel-IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Portbereich und VLAN usw.
PoE-Management
Gesamtleistungsbegrenzung der PoE-Stromversorgung
PoE-Ausgangsleistungszuweisung
|
|
PoE-Ausgangsprioritätskonfiguration |
PoE-Betriebsstatus
Planung des PoE-Betriebs
Diagnosewartung
Unterstützung von Port-Mirroring, Syslog, Ping
Management-Funktion
|
| Unterstützung von CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client (IPv4/IPv6), Cloud/MQTT |
Alarm-Management |
| Unterstützung von 1-Wege-Relais-Alarmausgang, RMON, TRAP |
Sicherheit |
| Broadcast-Storm-Schutz, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
Unterstützung von DHCP Snooping, Option 82, 802.1X-Sicherheitszugriff, |
|
Unterstützung der hierarchischen Benutzerverwaltung, ACL-Zugriffskontrollliste, |
Unterstützung von DDOS, portbasierter MAC-Filterung/Bindung, MAC-Blackholes, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung
Erweiterte Layer 2+-Funktionen
IPv4/IPv6-Verwaltung
Statische Route
|
| Zulassungen |
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasse A
|
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Überspannung) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Bestellinformationen |
| Modell |
| Beschreibung |
ETH-DIMC2424MP
| Industrieller L2+ 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch |
SFP-Optionen |
| ► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus |
► SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
► Standard-DIN-Schienenhalterung installiert |
| Stromversorgungsoptionen |
| ► DIN-Schienen-Netzteil. Offener Draht für Klemmenblock. |
► Netzteil ist separat zu erwerben. |
|
|
|
