Industrielle SFP+ 8 TP-Ports und 6 Glasfaser-Ports verwaltete Ethernet-Schalter für die Integration von Netzwerken

Industrie L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch

Übersicht

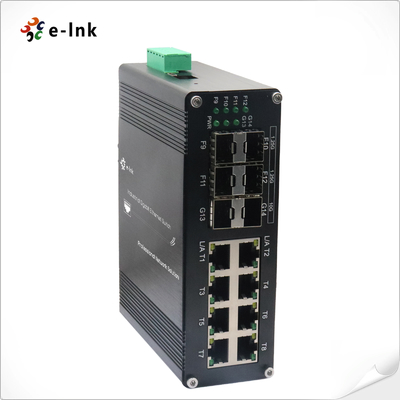

Die ETH-IMC2408M-Serie ist ein industriell verwalteter Multi-Gigabit-Ethernet-Switch, der

Hochleistungsnetzwerke in anspruchsvollen Umgebungen mit 8 × Gigabit Kupferanschlüssen, 4 × 1G

SFP-Slots und 2 × 10G-SFP+-Ports bietet dieser verhärteten Switch eine außergewöhnliche Flexibilität bei der

Bandbreitenintensive Anwendungen.

Haupteigenschaften und Vorteile:
✔ Hybridportkonfiguration:
- 8× 10/100/1000Base-T(X) RJ45-Anschlüsse mit automatischem MDI/MDI-X
- 4 × 1000Base-X SFP-Slots (1G)
- 2 × 10G SFP+-Anschlüsse für Hochgeschwindigkeits-Uplinks

✔ Zukunftssichere Fasern:
- Kompatibel mit 1G- und 10G-Optik
- Unterstützt Single-Mode/Multi-Mode (1/2 Kern) SFP/SFP+ Module
- ermöglicht eine Fernverbindung von bis zu 80 km (mit entsprechender Optik)

✔ Zuverlässigkeit in industrieller Hinsicht:
Betriebstemperaturbereich von -40°C bis +75°C
- DIN-Schienen- oder Wandmontagemöglichkeiten
- Überspannungsschutz und Schwingungsbeständigkeit

✔ Weiterentwickeltes Management:
- VLAN, QoS und IGMP-Spionage
- Spiegelung des Hafens und Priorisierung des Verkehrs
- Web/CLI/SNMP-Verwaltungsschnittstellen

Ideale Anwendungen:
• Hochbandbreitenüberwachungssysteme mit 4K-IP-Kameras
• Industrielle Backbone-Netzwerke, für die 10G-Uplinks erforderlich sind
• drahtlose Aggregationspunkte für 5G/Wi-Fi 6
• Intelligente Verkehrssysteme (ITS, Eisenbahnkommunikation)

Mit seiner einzigartigen Kombination aus 1G-Zugangsanschlüssen und 10G-Faser-Uplinks ist die ETH-IMC2408M-Serie

Die Schaltanlage ist so konstruiert, dass sie den Abstand zwischen Edge-Geräten und Kernnetzen überbrückt.

Zuverlässiger Betrieb unter rauen Bedingungen und gleichzeitig skalierbare Bandbreite für wachsendes Netzwerk

Erfordernisse.

Eigenschaften

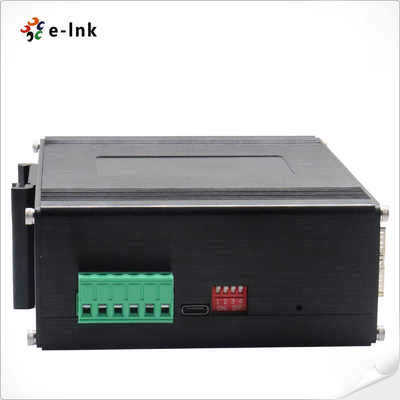

Unterstützung der Verbindung des USB-C-Anschlusses für eine einfache Verwaltung ohne Zugriff auf die RS232

Serialport überhaupt

9K Bytes Jumbo Frame

¢ IEEE 802.3az Energieeffizientes Ethernet (EEE)

¢ Gehäuse aus Aluminium mit IP40-Wert

Unterstützung der DIN-Rail-Installation

-40°C bis 80°C (-40°F bis 176°F)

Unterstützung von 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

10/100/1000Mbps RJ45-Anschluss unterstützt Full/Half-duplex, Auto-Verhandlung, Auto MDI/MDIX

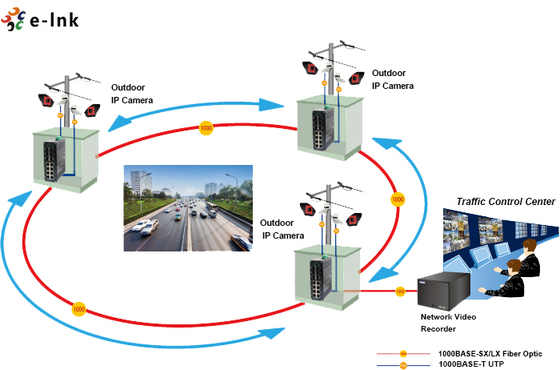

Anwendung

Technische Indizes

Ethernet
Standards:	IEEE802.3 10BASE-T
	Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p Qualitätssicherung
	IEEE802.1d Spannbaum
Weiterleitung und Filterrate:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Paketpufferspeicher:	12M-Bits
Verarbeitungsart:	Aufbewahrung und Weitergabe
Bandbreite der Hintergrundfläche	110 Gbps
Maximale Paketlänge:	9K Bytes Jumbo-Frame
Adresstabellgröße:	8K MAC-Adressen
Schnittstelle

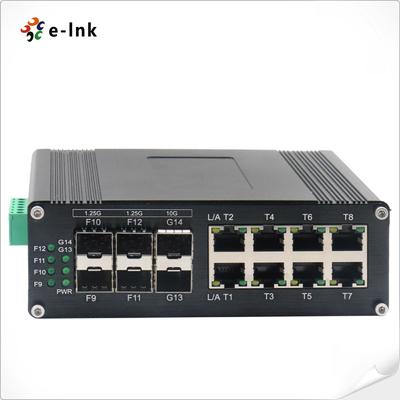

Anschluss:	8 x RJ45
RS485:	1 x RS485 (optional)
Optischer Port:	4 x 1000Base-X SFP 2 x 10G Basis-SR/LR SFP+
USB-C:	1 x USB-C (für die Verwaltung)
RS485-Serienschnittstelle (optional)
Physische Schnittstelle	Industriestandard 3-Pin-Schraubterminal
Datentyp	1Ch RS485 Bidirektion
RS-485-Signale	Daten+, Daten-, GND
Abstand der Serienanschlussleitung (Kupfer)	1000 Meter
Baud-Rate	0 ~ 800 kbps
UmweltNtal
Betriebstemperatur:	-40°C bis 80°C (-40°F bis 176°F)
Speichertemperatur:	-40°C bis 85°C (-40°F bis 185°F)
Relative Luftfeuchtigkeit	5% bis 95% nicht kondensierbar
MTBF	> 200 000 Stunden
Elektrische und mechanische Maschinen
Eingangsleistung:	12~48VDC, überflüssige Leistung (6-Pin-Terminalblock)
Stromverbrauch:	8W Max. ((PoE in Gebrauch<240W)
Schutz:
Überlastung der Stromzufuhr:	Automatisch zurücksetzbar
Umgekehrte Polarität:	Gegenwärtig
DIP Schalter
4-stellige DIP-Schalterfunktion	DIP	Funktion	Einstellungen
	SW 1	VLAN	Einfach aktiviert	OFF - Behindert
	SW 2	Ringmanagement	Einfach aktiviert	OFF - Behindert
	SW 3	Vorbehaltlich	ON - Vorbehaltlich	OFF - Vorbehaltlich
	SW 4	Vorbehaltlich	ON - Vorbehaltlich	OFF - Vorbehaltlich
LED-Anzeiger:
PWR:	Leistungsstatus
Ethernet (pro Port):	Verbindung/Aktivität
Fiber:	Gigabit-SFP-Anschluss: F9~F12
	10G SFP+ Port: F13, F14
Abmessungen (WxDxH):	Ausgerichtet auf:
Gewicht:	0.55Kg
Gehäuse:	Aluminiumgehäuse
Montagemöglichkeiten:	DIN-Schienenhalter
Funktionen der Software
Entlassungsprotokolle	Unterstützung von STP/RSTP/MSTP/ERPSv2, Verknüpfungsaggregation
Multicast-Unterstützung	Unterstützung von IGMP Snooping V1/V2/V3, Unterstützung von GMRP, GVMP,802.1Q
VLAN	Unterstützt IEEE 802.1Q 4K VLAN, unterstützt QINQ, Doppel VLAN,
Zeitmanagement	SNTP
Qualitätssicherung	Flussbasierte Umleitung Flow-based Rate Limiting (Flussbezogene Ratebeschränkung) Flussbasierte Paketfilterung 8*Ausgabewarteschlangen für jeden Port 802.1p/DSCP-Prioritätsabbildung Diff-Serv QoS, Prioritätsmarkierung/Anmerkung Algorithmus zur Planung von Warteschlüssen (SP, WRR, SP+WRR)
ACL	Ausstellungs-ACL auf Hafenbasis ACL basierend auf Port und VLAN L2-L4-Paketfilterung, Übereinstimmung der ersten 80 Bytes Nachricht. ACL basierend auf MAC, Ziel MAC-Adresse, IP-Quelle, Ziel IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Port-Bereich und VLAN usw.
Diagnostische Wartung	Unterstützung von Port-Mirroring, Syslog, Ping
Führungsfunktion	Unterstützung von CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client ((IPv4/IPv6), Cloud/MQTT
Alarmmanagement	Unterstützung der Alarmausgabe mit 1-Wege-Relais, RMON, TRAP
Sicherheit	Übertragungssturmschutz, HTTPS/SSLv3, AAA und RADIUS, SSH2.0 Unterstützung von DHCP-Snooping, Option 82,802.1X Sicherheitszugriff, Unterstützung der hierarchischen Verwaltung der Benutzer, Zugriffskontrollliste der ACL, Unterstützung von DDOS, Port-basierte MAC-Filterung / Bindung, MAC-Schwarze Löcher, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung
Vorgeschrittene Schicht 2+ Funktionen	Verwaltung von IPv4/IPv6 Statische Route
Zulassungen nach Vorschriften
ISO9001, CE, RoHS, FCC
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheit für die Berechnung der Emissionsmengen2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Bestellinformationen
