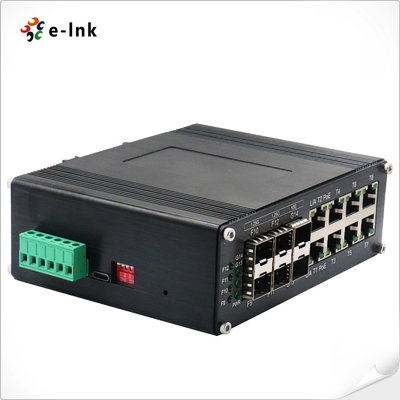

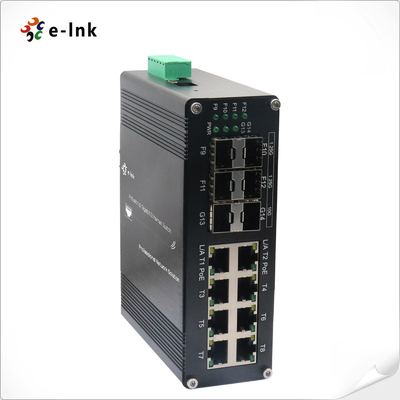

Industrieller 8-TP-Ports und 6-Glasfaser-Ports SFP+ Managed Ethernet-Switch zur Netzwerkintegration

Industrie L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch

Übersicht

Die ETH-IMC2408MP-Serie ist ein industrieller L2+ verwalteter Multi-Gigabit-PoE+-Switch, der

kombiniert PoE-Lieferung mit hoher Leistung mit fortschrittlicher Glasfaserkonnektivität.

(802.3at, 30W/Port), 4× 1G SFP-Slots und 2× 10G SFP+ Uplinks, ist dieser gehärteten Schalter

für bandbreitenintensive Power-over-Ethernet-Anwendungen in rauen Umgebungen.

Haupteigenschaften und Vorteile:
✔ Hochleistungs-PoE+ Design:
- 8× 10/100/1000Base-T(X) -Anschlüsse liefern bis zu 30 W pro Port
- 240 Watt Gesamt-PoE-Budget für die Versorgung von mehreren Anlagen mit hoher Nachfrage

✔ Multi-Gigabit-Faser-Verbindung:
- 4 × 1000Base-X SFP-Slots (1G) + 2 × 10G SFP+-Ports
- Unterstützt Einzel-/Mehrmodus- (1/2 Kern) -Module
- Ermöglicht flexible Fasertopologien von kurzer Reichweite bis 80 km +

✔ Zuverlässigkeit in der Industrie:
Betriebstemperaturbereich von -40°C bis +75°C
- DIN-Schienen- oder Wandmontagemöglichkeiten
- EMI- und Überspannungsschutz (EN61000-6-2/4)

✔ Erweiterte L2+-Verwaltung:
- VLAN, QoS und PoE-Strommanagement
- IGMP-Snooping für optimierten Multicast-Verkehr
- Doppel-Firmware-Images für einen ausfallsicheren Betrieb

Ideale Anwendungen:
• Hochauflösende Überwachungssysteme (PTZ-Kameras mit 10G-Backhaul)
• Drahtlose Netze im Freien (PoE-betriebene WAPs mit Glasfaseraggregation)
• Industrieautomatisierung mit gemischten PoE- und Glasfaseranforderungen
• Verkehrsinfrastruktur (Überwachung von Tunneln/Brücken)

Mit seiner einzigartigen Kombination aus PoE mit hoher Leistung, 1G-Zugangs-Ports und 10G-Faser-Uplinks

Die ETH-IMC2408MP-Serie bietet eine unübertroffene Vielseitigkeit für moderne industrielle Netzwerke.

Ein ausgehärtetes Design sorgt für einen rund um die Uhr Betrieb unter extremen Bedingungen und bietet gleichzeitig eine skalierbare Bandbreite

und Energie für wachsende IoT-Bereitstellungen.

Eigenschaften

Der DIP-Switch unterstützt ein-Taste VLAN, ein-Taste Ring Management, PoE Reset und 250m PoE

Netzwerk

Unterstützung der Verbindung des USB-C-Anschlusses für eine einfache Verwaltung ohne Zugriff auf die RS232

Serialport überhaupt

9K Bytes Jumbo Frame

¢ IEEE 802.3az Energieeffizientes Ethernet (EEE)

¢ Gehäuse aus Aluminium mit IP40-Wert

Unterstützung der DIN-Rail-Installation

Unterstützung von 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+

10/100/1000Mbps RJ45-Anschluss unterstützt Full/Half-duplex, Auto-Verhandlung, Auto MDI/MDIX

¢ IEEE802.3af/at-konform

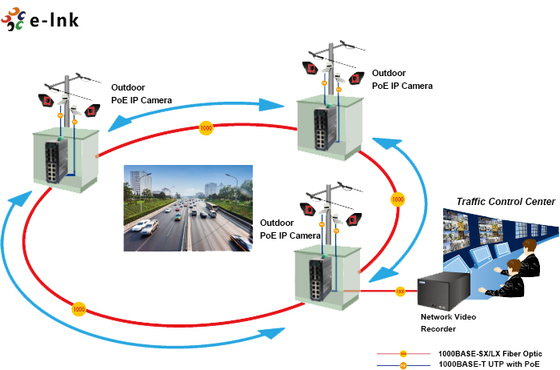

Anwendung

Technische Indizes

Ethernet
Standards:	IEEE802.3 10BASE-T
	Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p Qualitätssicherung
	IEEE802.1d Spannbaum
Weiterleitung und Filterrate:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Paketpufferspeicher:	12M-Bits
Verarbeitungsart:	Aufbewahrung und Weitergabe
Bandbreite der Hintergrundfläche	110 Gbps
Maximale Paketlänge:	9K Bytes Jumbo-Frame
Adresstabellgröße:	8K MAC-Adressen
Schnittstelle
Anschluss:	8 x RJ45
RS485:	1 x RS485 (optional)
Optischer Port:	4 x 1000Base-X SFP 2 x 10G Basis-SR/LR SFP+
USB-C:	1 x USB-C (für die Verwaltung)
RS485-Serienschnittstelle (optional)
Physische Schnittstelle	Industriestandard 3-Pin-Schraubterminal
Datentyp	1Ch RS485 Bidirektion
RS-485-Signale	Daten+, Daten-, GND
Abstand der Serienanschlussleitung (Kupfer)	1000 Meter
Baud-Rate	0 ~ 800 kbps
PoE (Power über Ethernet)
Standard:	IEEE 802.3at Leistung über Ethernet Plus
	IEEE 802.3af Leistung über Ethernet
Hafen:	RJ45
Zuweisung des Power-Pins	4/5(+), 7/8(-)
PoE-Budget:	Bis zu 240 Watt PoE-Budget
UmweltNtal
Betriebstemperatur:	-40°C bis 80°C (-40°F bis 176°F)
Speichertemperatur:	-40°C bis 85°C (-40°F bis 185°F)
Relative Luftfeuchtigkeit	5% bis 95% nicht kondensierbar
MTBF	> 200 000 Stunden
Elektrische und mechanische Maschinen
Eingangsleistung:	48 ~ 57VDC, Redundante Leistung (6-Pin-Terminalblock)
Stromverbrauch:	8W Max. ((PoE in Gebrauch<240W)
Schutz:
Überlastung der Stromzufuhr:	Automatisch zurücksetzbar
Umgekehrte Polarität:	Gegenwärtig
DIP Schalter
4-stellige DIP-Schalterfunktion	DIP	Funktion	Einstellungen
	SW 1	VLAN	Einfach aktiviert	OFF - Behindert
	SW 2	Ringmanagement	Einfach aktiviert	OFF - Behindert
	SW 3 (zu aktualisieren)	250m PoE Netzwerk	Einfach aktiviert	OFF - Behindert
	SW 4 (zu aktualisieren)	Wiederherstellen von PoE	Einfach aktiviert	OFF - Behindert
LED-Anzeiger:
PWR:	Leistungsstatus
Ethernet (pro Port):	Verbindung/Aktivität
PoE (fakultativ)	PoE-Status

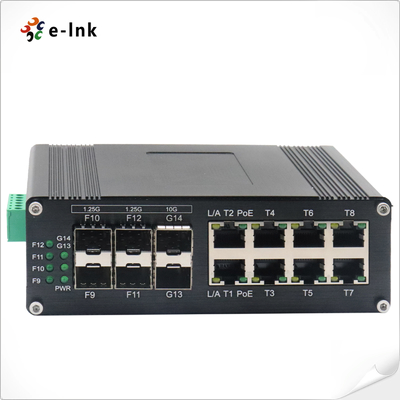

Fiber:	Gigabit-SFP-Anschluss: F9~F12
	10G SFP+ Port: F13, F14
Abmessungen (WxDxH):	Ausgerichtet auf:
Gewicht:	0.55Kg
Gehäuse:	Aluminiumgehäuse
Montagemöglichkeiten:	DIN-Schienenhalter
Funktionen der Software
Entlassungsprotokolle	Unterstützung von STP/RSTP/MSTP/ERPSv2, Verknüpfungsaggregation
Multicast-Unterstützung	Unterstützung von IGMP Snooping V1/V2/V3, Unterstützung von GMRP, GVMP,802.1Q
VLAN	Unterstützt IEEE 802.1Q 4K VLAN, unterstützt QINQ, Doppel VLAN,
Zeitmanagement	SNTP
Qualitätssicherung	Flussbasierte Umleitung Flow-based Rate Limiting (Flussbezogene Ratebeschränkung) Flussbasierte Paketfilterung 8*Ausgabewarteschlangen für jeden Port 802.1p/DSCP-Prioritätsabbildung Diff-Serv QoS, Prioritätsmarkierung/Anmerkung Algorithmus zur Planung von Warteschlüssen (SP, WRR, SP+WRR)
ACL	Ausstellungs-ACL auf Hafenbasis ACL basierend auf Port und VLAN L2-L4-Paketfilterung, Übereinstimmung der ersten 80 Bytes Nachricht. ACL basierend auf MAC, Ziel MAC-Adresse, IP-Quelle, Ziel IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Port-Bereich und VLAN usw.
PoE-Management	Gesamtleistungsgrenze der PoE-Stromversorgung Zuteilung der PoE-Ausgangsleistung Konfiguration der Ausgabepriorität von PoE PoE-Betriebsstatus Planung des PoE-Betriebs
Diagnostische Wartung	Unterstützung von Port-Mirroring, Syslog, Ping
Führungsfunktion	Unterstützung von CLI, WEB, SNMPv1/v2/v3, Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client ((IPv4/IPv6), Cloud/MQTT
Alarmmanagement	Unterstützung der Alarmausgabe mit 1-Wege-Relais, RMON, TRAP
Sicherheit	Übertragungssturmschutz, HTTPS/SSLv3, AAA und RADIUS, SSH2.0 Unterstützung von DHCP-Snooping, Option 82,802.1X Sicherheitszugriff, Unterstützung der hierarchischen Verwaltung der Benutzer, Zugriffskontrollliste der ACL, Unterstützung von DDOS, Port-basierte MAC-Filterung / Bindung, MAC-Schwarze Löcher, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung
Vorgeschrittene Schicht 2+ Funktionen	Verwaltung von IPv4/IPv6 Statische Route
Zulassungen nach Vorschriften
ISO9001, CE, RoHS, FCC
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheit für die Berechnung der Emissionsmengen2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Bestellinformationen
