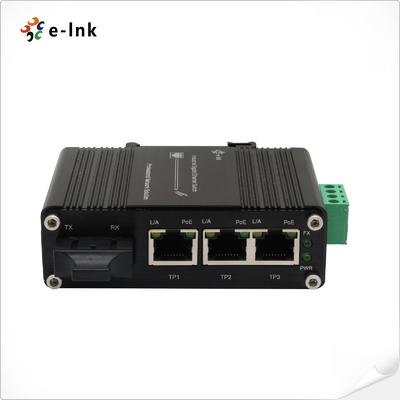

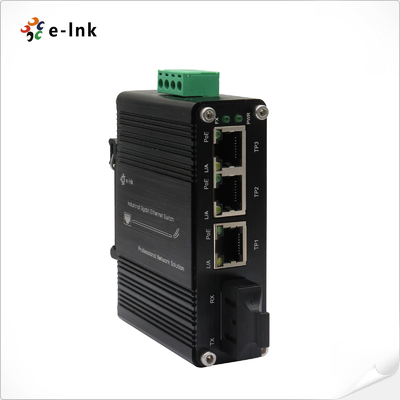

Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker
Übersicht
Die LNK-IMC103GP-Serie ist ein kompakter, aber robuster, unmanaged Industrial PoE+ Switch, der für
Einsätze in rauen Umgebungen konzipiert wurde. Durch die Kombination von 3× 10/100/1000Base-T PoE+ Ports (802.3at, 30W/Port)
und 1× 1000Base-X SC-Glasfaserport bietet dieser platzsparende Switch zuverlässige Stromversorgung und Konnektivität
unter extremen Bedingungen.
Hauptmerkmale & Vorteile:
✔ Industrielle PoE+-Lösung:
- 3× Gigabit-PoE-Ports (bis zu 30W pro Port) zur Stromversorgung von IP-Kameras/WAPs
- Eingebauter Spannungsverstärker unterstützt einen weiten 12-48VDC-Eingangsbereich
- Ideal für solar-/windbetriebene Installationen
✔ Robustes Design:
- -40°C bis +75°C Betriebstemperatur
- Vibrations-/stoßfeste Konstruktion
- 100% Burn-in-getestet für Zuverlässigkeit
✔ Vereinfachte Konnektivität:
- SC-Glasfaserport für störungsimmune Langstreckenverbindungen
- Plug-and-Play-Betrieb mit Auto-Negotiation
- DIN-Schienen- oder Wandmontageoptionen
✔ Zertifizierte Zuverlässigkeit:
- CE/FCC-konform
- Überspannungsschutz (EN61000-6-2/4)
- Metallgehäuse für EMI-Abschirmung
Ideale Anwendungen:
• Solarbetriebene Überwachungssysteme im Freien
• Verkehrsinfrastruktur (Straßenrand-/Tunnelüberwachung)
• Industrielle IoT-Fernanwendungen
• Drahtlose Netzwerke in rauen Umgebungen
Mit seiner einzigartigen Kombination aus PoE+, Glasfaser-Konnektivität und weitem Spannungseingang bietet die LNK-IMC103GP-Serie
eine kostengünstige, wartungsfreie Lösung für industrielle Edge-Netzwerke. Der kompakte Formfaktor und das robuste Design des Switches machen ihn perfekt für Installationen mit begrenztem Platzangebot, bei denen
Zuverlässigkeit entscheidend ist.
Funktionen
► 12~48VDC Weitbereichs-Stromeingang mit Power-Booster-Funktion
► Bis zu 90W PoE-Budget (48VDC), 90W PoE-Budget (24VDC), 60W PoE-Budget (12VDC)
► Unterstützt Vollduplex/Halbduplex, Auto-Negotiation
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► IP40 Aluminiumgehäuse

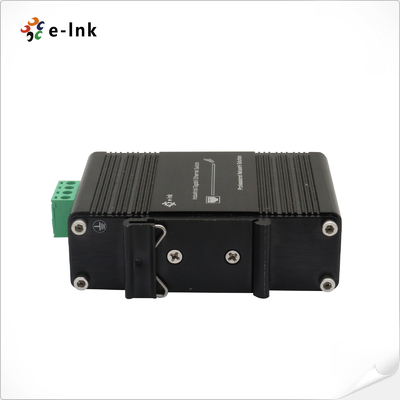

► Unterstützt DIN-Schienen- und Wandmontage
► Umweltbeständig -40°C bis 75°C (-40°F bis 167°F) Betriebstemperatur
► 3 10/100/1000BASET RJ45 Auto-MDI/MDI-X Ports mit IEEE 802.3at PoE+ Injector (Port-1 bis Port-3)
► 1 1000Base-X SC Port

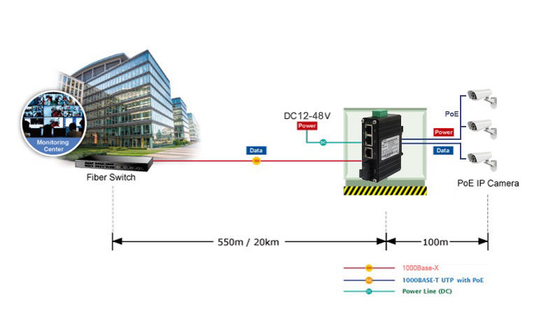

Anwendung
Technische Indizes
Ethernet
| Standards: |
| IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Vollduplex-Flusskontrolle |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Verarbeitungstyp: |
| Store-and-Forward |
Weiterleitungsfilterrate: |
| 14.880pps (10Mbit/s) |
148.800pps (100Mbit/s) |
| 1.488.000pps (1000Mbit/s) |
| Paketpufferspeicher: |
| 4 Mbit |
Switch-Fabric: |
| 12 Gbit/s |
Maximale Paketlänge: |
| 9K Bytes |
Größe der Adresstabelle |
| 2K MAC-Adressen |
Schnittstelle |
| Anschluss: |
| 3 x RJ45 mit 802.3at PoE+ Injektorfunktion (Ports 1 bis 3) |
Optischer Port: |
| 1 x SC 1000Base-X |
PoE (Power over Ethernet) |
| Standard: |
| IEEE 802.3at Power over Ethernet Plus |
IEEE 802.3af Power over Ethernet |
| Port: |
| RJ45 |
Stromanschlussbelegung |
| 4/5(+), 7/8(-) |
PoE-Budget: |
| Bis zu 90 Watt PoE-Budget (48VDC), 90 Watt PoE-Budget (24VDC), 60 Watt PoE-Budget (12VDC) |
Elektrisch und mechanisch |
| Eingangsleistung: |
| 12~48VDC, 2-poliger Klemmenblock |
Stromverbrauch: |
| <95W (Non-PoE<6W) |
LED-Anzeigen: |
| PWR: |
| Stromstatus |
L/A: |
| Ethernet-LINK-Status |
FX: |
| Glasfaser-LINK-Status |
PoE: |
| PoE-Status |
Abmessungen (BxTxH): |
| 95 x 70 x 30 mm |
Gewicht: |
| 0,3 kg |
Gehäuse: |
| Aluminiumgehäuse |
Montageoptionen: |
| DIN-Schiene / Wandmontage |
Umgebung |
| Betriebstemperatur: |
| -40°C bis 75°C (-40°F bis 167°F) |
Lagertemperatur: |
| -40°C bis 85°C (-40°F bis 185°F) |
Relative Luftfeuchtigkeit: |
| 5% bis 95% nicht kondensierend |
MTBF |
| > 200.000 Stunden |
Zulassungen |
| ISO9001, CE, FCC, RoHS |
| EMI: |
|
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Bestellinformationen
|
Modell
| Beschreibung |
LNK-IMC103GP |
| Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker, SC-Glasfaserport, Multimode, Dual-Fiber, 850nm, 550m |
LNK-IMC103GP-20 |
| Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker, SC-Glasfaserport, Single-Mode, Dual-Fiber, 1310nm, 20km |
LNK-IMC103GPS-20A |
| Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker, SC-Glasfaserport, Single-Mode, Single-Fiber, 1310nm TX/1550nm RX, 20km |
LNK-IMC103GPS-20B |
| Mini Industrial 3-Port 10/100/1000T 802.3at PoE + 1-Port 1000X SC Gigabit Ethernet Switch mit 12~48VDC Eingang und Spannungsverstärker, SC-Glasfaserport, Single-Mode, Single-Fiber, 1550nm TX/1310nm RX, 20km |
Montageoptionen |
| ► Standardmäßig installierter DIN-Schienen-Halter; Wandhalterung im Lieferumfang enthalten. |
Stromversorgungsoptionen |
| ► 12~48VDC-Netzteil. Offener Draht für Klemmenblock |
► Netzteil ist separat zu erwerben. |
|
