Industrieller Gigabit 95W PoE-Injektor IEEE 802.3bt LTPoE++ mit 12-48V Gleichspannungseingang

Industrieller Gigabit 95W 802.3bt PoE++ Injector (12~48VDC)

Übersicht

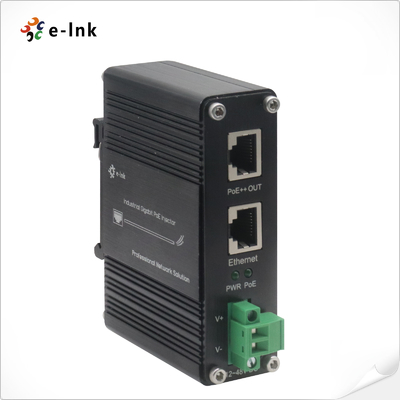

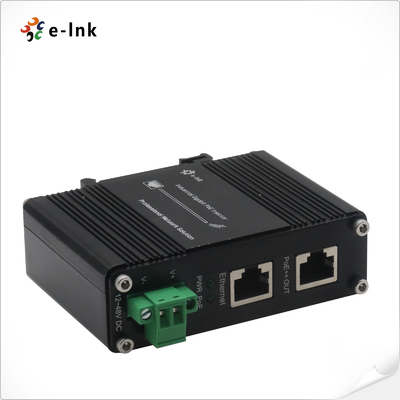

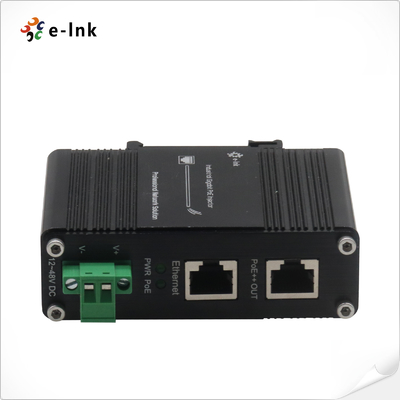

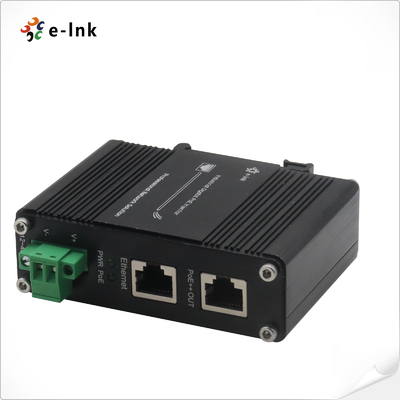

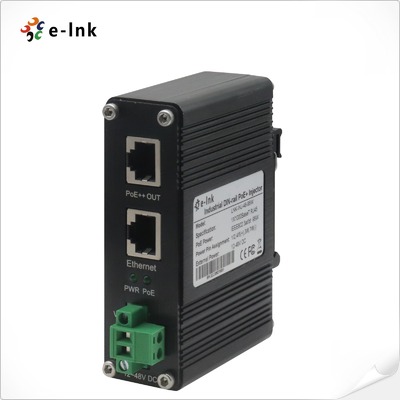

Der LNK-INJ-48-95W ist ein industrietauglicher, gehärteter Gigabit-Single-Port-PoE-Injector

für anspruchsvolle Umgebungen konzipiert. Er unterstützt IEEE 802.3bt und LTPoE++ Standards,

er liefert bis zu 95W High-Power PoE Ausgang über ein einzelnes Ethernet-Kabel. Mit einem 12~48V DC

Weitbereichseingang und eingebautem Spannungswandler, ermöglicht er eine nahtlose Stromversorgung für PoE-Geräte

wie PTZ-Kameras, Wireless Access Points und andere Hochleistungsgeräte bis zu 100 Meter entfernt.

Beide Datenports unterstützen 10/100/1000Base-T und entsprechen IEEE 802.3ab, wodurch

zuverlässige Gigabit-Konnektivität und stabile Leistung unter rauen industriellen Bedingungen gewährleistet werden.



 Eigenschaften

► 1 RJ45 Ethernet Dateneingangsport + 1 RJ45 Power over Ethernet Ausgangsport (Daten + Strom)

► Unterstützt 95W LTPoE++ Power Sourcing Equipment

► Entspricht IEEE 802.3at/bt PoE End-Span/Mid-Span PSE

► Unterstützt 10/100/1000Base-TX

► Umfangreiche LED-Anzeigen für PoE-Diagnose

► 12~48V DC Weitbereichs-Stromeingang mit Power-Booster-Funktion

► Bis zu 95 Watt PoE-Budget (48VDC), 95 Watt PoE-Budget (24VDC), 60 Watt PoE-Budget (12VDC)

► Unterstützt DIN-Schienen- und Wandmontage
            ►  Umweltgehärtet -40°C bis 80°C

Technische Indizes

Ethernet
Standards:	IEEE802.3 10 BASE-T Ethernet IEEE802.3u 100 BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE802.3 x Flusskontrolle
Verarbeitungstyp:	Weiterleitung
	Halbduplex, Vollduplex
Weiterleitungsfilterrate:	1.488.000pps (1000 Mbit/s)
Verkabelung:	Twisted-Pair-Kabel bis zu 100 Meter (328 Fuß) 10BASE-T: 4-Paar UTP Kat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4-Paar UTP Kat. 5, 5e, 6, 6A 1000BASE-T: 4-Paar UTP Kat. 5e, 6, 6A
Maximale Entfernung:	Cat5 UTP bis zu 100 m
Anschluss:	2x RJ45
Umgebung
Betriebstemperatur:	-40°C bis 80°C (-40°F bis 176°F)
Lagertemperatur:	-40°C bis 85°C (-40°F bis 185°F)
Relative Luftfeuchtigkeit:	5% bis 95% nicht kondensierend
MTBF:	>200.000 Stunden
Elektrisch und mechanisch
Eingangsleistung:	12~48VDC (Klemmenblock)
Stromverbrauch:	100W Max.
Power über Ethernet:
Standard:	IEEE 802.3bt 4-Paar Power over Ethernet
	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Anschluss:	RJ45
Stromanschlussbelegung	Daten über Paare 1,2TX und 3,6RX bereitstellen Strom über Ersatzpaare 1,2,4,5(+) und 3,6,7,8(-)
PoE-Budget:	Bis zu 95 Watt PoE-Budget (48VDC) Bis zu 95 Watt PoE-Budget (24VDC) Bis zu 60 Watt PoE-Budget (12VDC)
LED-Anzeigen:
Strom:	Stromstatus
PoE:	PoE-Status
Abmessungen (BxTxH):	95 x 70 x 30 mm
Gewicht:	0,25 kg
Gehäuse:	IP40 Aluminiumgehäuse
Montageoptionen:	DIN-Schiene / Wandmontage
Standardzubehör
Packungsinhalt	LNK-INJ-48-95W
	Benutzerhandbuch
	Wandmontagesatz
	DIN-Montagesatz
Zulassungen
ISO9001
FCC Teil 15, Klasse A
EN55022:2006+A1: 2007 Klasse A
Überspannungsschutz:
RJ45: 1KV
Strom: 500V
ESD: 4KV/8KV



Bestellinformationen

Modell	Beschreibung
LNK-INJ-48-95W	Gehärteter Gigabit-1-Port-Ethernet-Eingang + 1-Port 95W PoE++-Ausgangs-Injector mit 12~48V DC Weitbereichs-Stromeingang
Montageoptionen	► Standardmäßig installierter DIN-Schienenhalter; Wandhalterung ist im Lieferumfang enthalten.
Stromversorgungsoptionen	► 120W/2,5A 48VDC Netzteil. Offener Draht für Klemmenblock
	► Netzteil ist separat zu erwerben.
