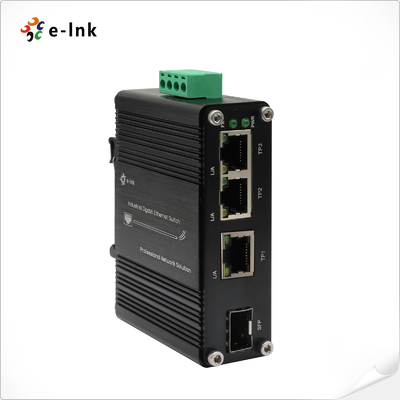

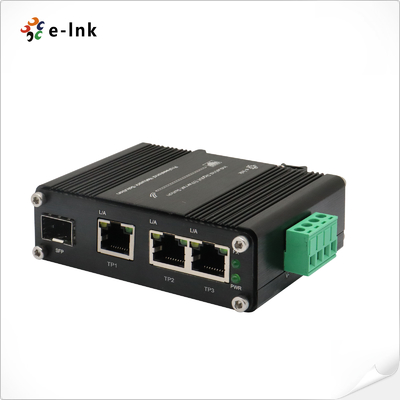

Mini Industrial 3-Port 10/100/1000T + 1-Port 100/1000X SFP Gigabit Ethernet Switch
Übersicht
Die LNK-IMC103G-SFP-Serie ist ein industrieller Gigabit-Ethernet-Switch, der für
Es verfügt über drei 10/100/1000BASE-T-Kupferanschlüsse und einen
100/1000BASE-X SFP-Faser-Slot, bietet flexible Konnektivität für Kupfer- und Glasfasernetzwerke.
Dieser Schalter ist in einem kompakten, IP40-geschätzten robusten Gehäuse verpackt und arbeitet zuverlässig in extremen
Es ist daher ideal für industrielle Anwendungen geeignet.
Der Switch unterstützt sowohl Halbduplex- als auch Vollduplex-Modi und sorgt für eine effiziente Datenübertragung.
Der SFP-Slot bietet Platz für verschiedene Fasermodule (Single-Mode/Multi-Mode, 1/2 Kern), so dass
Mit seiner Plug-and-Play-Einfachheit und langlebigen
Das LNK-IMC103G-SFP ist eine ausgezeichnete Lösung für die Integration von IP-Kameras,
Die Datenverarbeitung erfolgt durch die Nutzung von Datenverarbeitungspunkten und anderen Netzwerkgeräten in entfernten oder schwierigen Umgebungen.
Eigenschaften
¢ IEEE 802.3az Energieeffizientes Ethernet (EEE)
️ 12~48VDC Leistungsaufnahme für den Endblock
¢ Gehäuse aus Aluminium mit IP40-Wert
Unterstützung der DIN-Rail- und Wandmontageinstallation
-40°C bis 75°C (-40°F bis 167°F)
3 Ports 10/100/1000BASE-T RJ45 mit automatischer MDI / MDI-X-Funktion
1 SFP-Anschluss, 100Base-FX oder 1000Base-X Dual-Modus (Automatikerkennung)
Unterstützung von Full/Half-Duplex, Auto-Negotiation

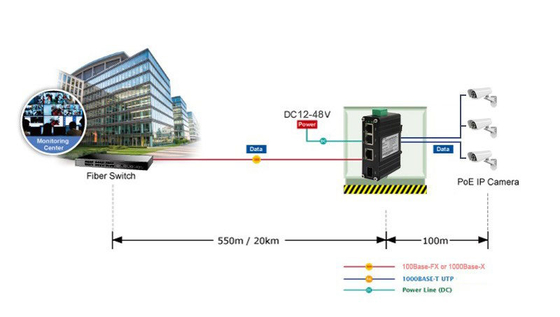

Anwendung
Technische Indizes
| Ethernet |
| Standards: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Full-Duplex-Flusssteuerung |
| IEEE 802.3az Energieeffizientes Ethernet |
| Verarbeitungsart: |
Aufbewahrung und Weitergabe |
| Vorwärtsfilterrate: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Paketpufferspeicher: |
4 Mbit |
| Schaltstoff: |
12 Gbps |
| Maximale Paketlänge: |
9K Bytes |
| Größe der Adresstabelle |
2K MAC-Adressen |
| Schnittstelle |
| Anschluss: |
3 x RJ45 |
| Optischer Port: |
1 x SFP 1000Base-X oder 100Base-FX (Automatikerkennung) |
| Elektrische und mechanische Maschinen |
| Eingangsleistung: |
12~48VDC, 2-Pin-Endgerät |
| Stromverbrauch: |
5 W Max. |
| LED-Anzeiger: |
| PWR: |
Leistungsstatus |
| L/A: |
Ethernet LINK Status |
| Ausländische Währungen: |
Fiber LINK-Status |
| Abmessungen (WxDxH): |
95 x 70 x 30 mm |
| Gewicht: |
0.25 Kilo |
| Gehäuse: |
Aluminiumgehäuse |

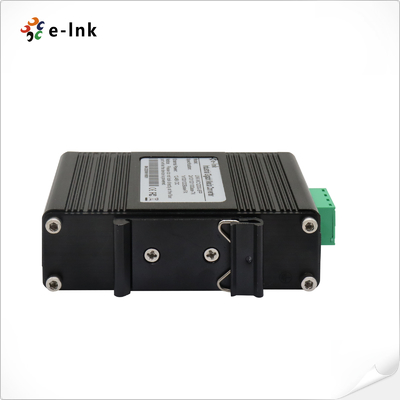

| Montagemöglichkeiten: |
DIN-Schiene / Wandmontage |
| Umwelt |
| Betriebstemperatur: |
-40°C bis 75°C (-40°F bis 167°F) |
| Speichertemperatur: |
-40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
| MTBF |
> 200 000 Stunden |
| Zulassungen nach Vorschriften |
| ISO9001, CE, FCC, RoHS |
|
EMI:
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheitliche Prüfverfahren
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IMC103G-SFP |
Mini Industrial 3-Port 10/100/1000T + 1-Port 100/1000X SFP Gigabit Ethernet-Switch |
| SFP-Optionen |
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite (Industrial SFP). |
| Das SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten. |
| Leistungsoptionen |
24 W / 1A 24VDC-Stromversorgung. |
| Die Stromversorgung ist separat zu erwerben. |
