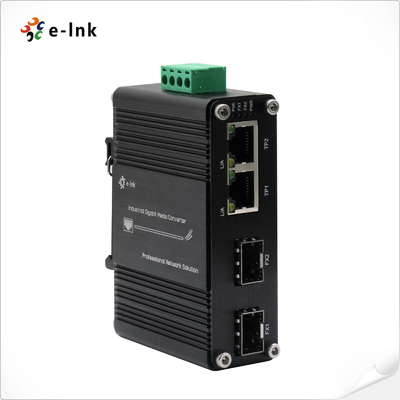

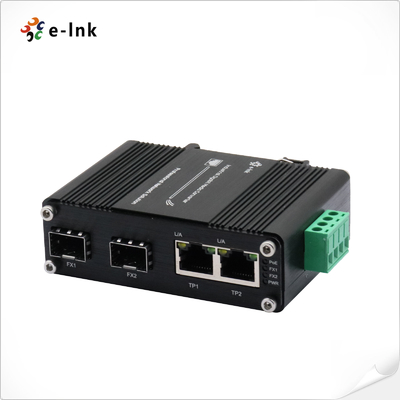

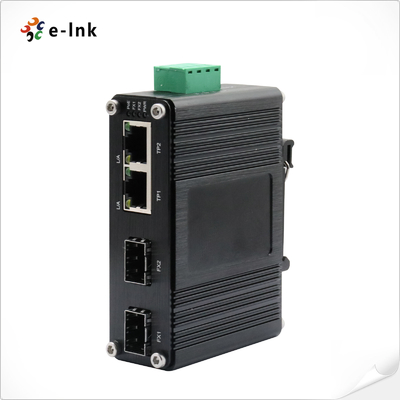

Mini Industrial 2-Port 10/100/1000Base-T + 2-Port 100/1000Base-X SFP Ethernet Switch
Übersicht
Die LNK-IMC202G-SFP-Serie ist ein industrietauglicher, auf einer DIN-Schiene montierter Ethernet-Switch, der für
zuverlässige Netzwerkverbindungen in rauen Umgebungen konzipiert wurde. Er verfügt über zwei 10/100/1000BASE-T-Kupferports
und einen 100/1000BASE-X-SFP-Steckplatz, der flexible Einsatzmöglichkeiten für Kupfer- und Glasfaser-
Netzwerke bietet.
Dieser robuste Switch wurde für extreme Bedingungen entwickelt und arbeitet in einem weiten Temperaturbereich von -40 °C
bis +75 °C und entspricht den EMI-Standards EN55022, wodurch eine stabile Leistung in industriellen Anwendungen gewährleistet wird.
Der SFP-Steckplatz unterstützt verschiedene Glasfasermodule (Single-Mode/Multi-Mode, 1/2 Kern), wodurch Langstrecken- oder
High-Bandwidth-Verbindungen nach Bedarf ermöglicht werden.
Mit der Unterstützung von Halb-Duplex- und Vollduplex-Modi und einem kompakten DIN-Schienen-Design ist der LNK-IMC202G-SFP
eine ideale Lösung für industrielle Automatisierung, Überwachungssysteme und andere anspruchsvolle Netzwerkumgebungen,
die eine robuste und flexible Konnektivität erfordern.
Merkmale
► Unterstützt Link Fault Pass Through
► Unterstützt Full/Half-Duplex, Auto-Negotiation
► 9K Bytes Jumbo Frame
► 12~48VDC Redundante Stromversorgung

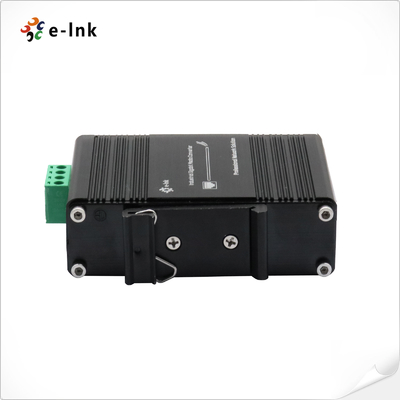

► Unterstützt DIN-Rail- und Wandmontage
► Umweltgehärtet -40 °C bis 75 °C (-40 °F bis 167 °F) Betriebstemperatur
► 2-Port 10/100/1000BASE-T RJ45 mit Auto-MDI/MDI-X-Funktion
► 2 SFP-Port, 100Base-FX oder 1000Base-X Dual-Modus (automatische Erkennung)
Anwendung
Technische Indizes
| Ethernet |
| Standards: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| Verarbeitungstyp: |
Store-and-Forward |
| Forward-Filter-Rate: |
14.880pps (10Mbit/s) |
| 148.800pps (100Mbit/s) |
| 1.488.000pps (1000Mbit/s) |
| Paketpufferspeicher: |
1 Mbit |
| Maximale Paketlänge: |
9K Bytes |
| Größe der Adresstabelle |
2K MAC-Adressen |
| Schnittstelle |
| Anschluss: |
2 x RJ45 |
| Optischer Port: |
2 x SFP 1000Base-X oder 100Base-FX (automatische Erkennung) |
| Elektrisch und mechanisch |
| Eingangsleistung: |
12~48VDC, 4-poliger Klemmenblock |
| Stromverbrauch: |
5W Max. |
| LED-Anzeigen: |
| PWR: |
Stromstatus |
| RJ45: |
LINK/Aktivität |
| SFP: |
LINK |
| Abmessungen (BxTxH): |
95 x 70 x 30 mm |
| Gewicht: |
0,25 kg |
| Gehäuse: |
Aluminiumgehäuse |
| Montageoptionen: |
DIN-Schiene / Wandmontage |
| Umgebung |
| Betriebstemperatur: |
-40 °C bis 75 °C (-40 °F bis 167 °F) |
| Lagertemperatur: |
-40 °C bis 85 °C (-40 °F bis 185 °F) |
| Relative Luftfeuchtigkeit: |
5 % bis 95 % nicht kondensierend |
| MTBF |
> 200.000 Stunden |
| Zulassungen |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IMC202G-SFP |
Gehärteter 2-Port 10/1001000BASE-TX zu 2x100/1000BASE-X SFP Ethernet-Switch |
| SFP-Optionen |
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite (Industrial SFP). |
| ► SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
► Standard-DIN-Schienenhalterung installiert, Wandhalterung ist im Lieferumfang enthalten. |
| Stromversorgungsoptionen |
► 24W/1A 24VDC Netzteil. Offener Draht für Klemmenblock |
| ► Netzteil ist separat zu erwerben. |
