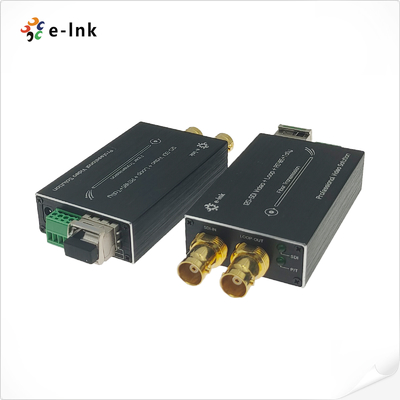

Mini 12G-SDI-zu-Faser-Konverter mit Tally und RS485
Übersicht über Mini 12G-SDI-zu-Faser-Konverter
Dieser Mini 12G-SDI Glasfaserkonverter unterstützt die gleichzeitige Übertragung eines Kanals von 12G Video
(mit eingebettetem Audio), einen Kanal des Tally-Signals und einen Kanal des umgekehrten RS485-Steuersignals über
Es verfügt auch über einen 12G-Loop-out-Port für die lokale Überwachung.
Der E-Link 12G Glasfaser-Video-Konverter besteht aus einem Sender und einem Empfänger und unterstützt HD-Videoauflösungen
Wie zum Beispiel4K × 2K(3840×2160@60Hz), 1080P, 1080I und 720P.Übertragung,Studio,Live-Übertragung,
undHD-Postproduktion.
Mini 12G-SDI auf Faserkonverter
-
Eingebettete Audiounterstützung:
Jeder SDI-Kanal enthält 8 Kanäle eingebetteten Audios für die synchronisierte audiovisuelle Übertragung.
-
Automatische Kabelgleichung:
Sicherstellung einer optimalen Signalintegrität bei unterschiedlichen Kabellängen und Bedingungen.
-
Umfassende Unterstützung von SDI-Standards:
Vollkompatibel mit ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) und ST-259 (SD).
-
Integrierte Umlagerung:
Schlösser für SMPTE-Geschwindigkeiten einschließlich 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps, Subraten (geteilt durch 1.001) und 270 Mbps.
-
Fernübertragung:
Unterstützt Abstände von 10 km (6,2 Meilen) bis 80 km, je nach Konfiguration.
-
Unterstützung von Tally & RS485:
Bietet Tally-Signalunterstützung und RS485-Rückwärtskommunikation zur Steuerung und Überwachung.
-
Warmtauschbarer Betrieb:
Unterstützt Heisswechsel und Heissschließen für einfache Wartung und unterbrechungsfreien Betrieb.
-
Qualität der Sendung:
Er liefert eine unkomprimierte, vollständig digitale Signalübertragung für professionelle Sendungen.
-
Unterstützung für eine breite Auflösung:
Kompatibel mit 4K×2K (3840×2160@60Hz), 1080P, 1080I und 720P-Formaten.
-
Fortgeschrittene optische Technologie:
Nutzt WDM/CWDM/DWDM-Faseroptiktechniken mit überlegenem Dynamikbereich und erfordert keine Anpassung.

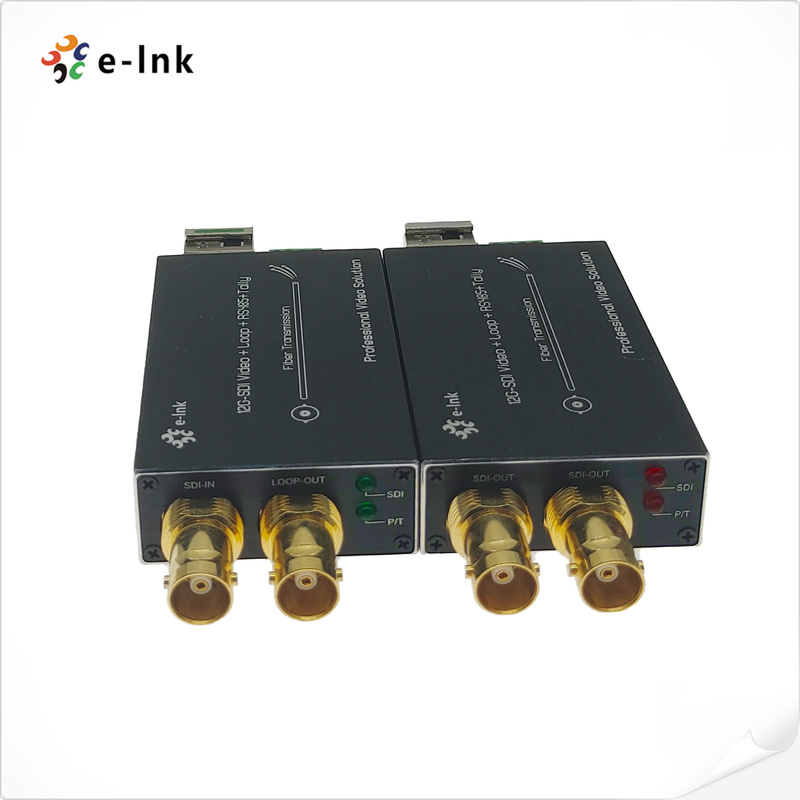

Mini 12G-SDI-zu-Faser-Konverter-Panel und -Schnittstelle
Mini 12G-SDI auf Glasfaserkonverter Eigenschaften technische Indizes
| Formate |
Unterstützt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) und ST-259 ((SD) |
| Kompatibel |
Kompatibel mit DVB-ASI und AES10 (MADI) |
| Eingabe |
1 x 12G-SDI auf BNC |
| Ausgabe |
1 x LC-Optische Faser |
| 1 x 12G-SDI-Auslauf auf BNC |
| Unterstützte Auflösung |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Auflösungsbereich |
3840*2160@60Hz |
| Spezifikation des Eingangskabeln |
≤ 70m@12G SDI Belden 1694A |
| Spezifikation des Ausgangskabels |
≤ 70m@12G SDI Belden 1694A |
| Datentyp |
Rückwärtsrechnung |
| Datentyp |
Zurückgeschaltet RS485 |
| Bandbreite der optischen Übertragung |
270MHz12GHz |
| Macht |
5 bis 15 VDC |
| Stromverbrauch |
2 W (max.) |
| Abmessungen (LxWxH) |
80 x 40 x 20 (mm) |
| Speichertemperatur |
-40°C/80°C |
| Betriebstemperatur |
-40°C ∼85°C |
Mini 12G-SDI zu Faserkonverter Größe und Größe
Informationen zur Bestellung von Mini 12G-SDI-Faserkonvertern
| Modell |
Beschreibung |
| LNK-M12G-1V1T1D-20 |
Mini-Typ12G-SDIauf Fiber Convertermit Tally, Reverse RS485 und Loop-out, SMF, LC Fiber Connector 20KM, einschließlich Sender und Empfänger, verwendet in Paaren |
Mini 12G-SDI-Anwendung für Glasfaserkonverter
Nachverkaufs- und Gewährleistungspolitik
Es besteht ausOnline-KundendienstundTelefonische Kundenbetreuung, sofern
Produktberatung,Ferntechnische Unterstützung,Wartungs- und Abnahmeleistungen.
Dienstleistungspolitik: Drei Monate Ersatz und drei Jahre Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Reihe von Produkten, nach Prüfung des Produktversagens
Der Käufer kann die Kosten für die Verarbeitung von Produkten, die durch Techniker und durch Menschen verursachte Schäden durch nicht natürliche Katastrophen verursacht wurden, direkt auf die Verbraucher zurückführen.
Sie gehen zum Einkaufspunkt, um die gleiche Art von Produkten zu ersetzen.
Wenn bei der Produktprüfung keine Probleme auftreten, wird die ursprüngliche Probe zurückgegeben.
Gewährleistung: Schäden durch Menschen verursacht durch nicht-natürliche Katastrophen, die kostenlose Garantiezeit unserer Firma beträgt 1 Jahr.
[Die folgenden Umstände fallen nicht in den Anwendungsbereich des Ersatzes und der kostenlosen Wartung]
1.Schäden, die durch Betrieb und Wartung verursacht werden, die nicht gemäß den Anweisungen in der Produktanleitung erfolgen.
2.Schäden durch menschliche Faktoren wie unangemessene Spannung, Wasserzufuhr und Bruch.
3.Schäden an Produkten durch Naturkatastrophen wie Blitz, Erdbeben, Brände usw.
3.Unautorisierte Änderung der eingebundenen Einstellungen oder Reparatur ohne Genehmigung der Firma.
4.Produkte, die nicht kostenlos gewartet werden können.
5.Schäden, die durch den Transport, das Be- und Entladen während der Reparaturen verursacht werden, die von den Kunden geschickt werden.
6.Der Produktbarcode oder das Produktmodell auf der Produktgarantiekarte entspricht nicht dem Produkt selbst.
7- Ausfälle oder Schäden, die durch andere Probleme außerhalb des Produkts wie Design, Technologie, Herstellung und Qualität verursacht werden.
