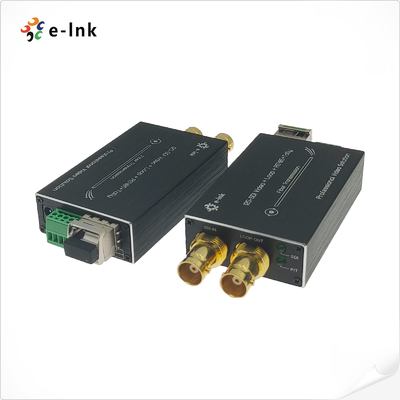

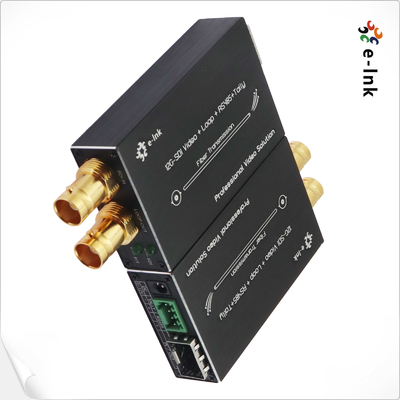

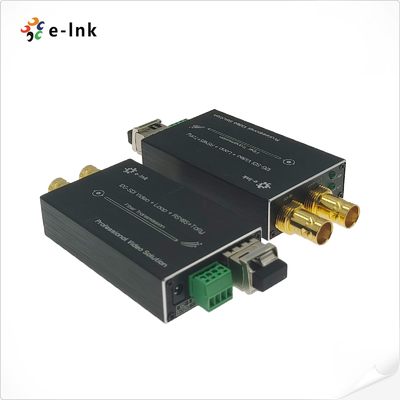

Mini 12G-SDI-zu-Glasfaser-Konverter mit Tally und RS485
Mini 12G-SDI-zu-Glasfaser-Konverter – Übersicht
Dieser Mini-12G-SDI-Glasfaser-Konverter unterstützt die gleichzeitige Übertragung von einem Kanal 12G-Video
(mit eingebettetem Audio), einem Kanal Tally-Signal und einem Kanal umgekehrten RS485-Steuersignal über
eine einzelne Glasfaser. Er verfügt außerdem über einen 12G-Loop-Out-Anschluss zur lokalen Überwachung.
Der E-link 12G-Glasfaser-Video-Konverter besteht aus einem Sender und einem Empfänger und unterstützt HD-Videoauflösungen
wie z. B. 4K×2K (3840×2160@60Hz), 1080P, 1080I und 720P. Er eignet sich fürBroadcast,Studio, Live-Übertragung,
und HD-Postproduktion.
Mini 12G-SDI-zu-Glasfaser-Konverter – Funktionen
► Jeder SDI-Kanal enthält 8-Kanal-Audio eingebettet
► Automatische Kabelentzerrung zur Gewährleistung der Signalintegrität
► Unterstützt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) und ST-259(SD)
► Integrierter Reclocker sperrt auf SMPTE-Raten von 11,88 Gbit/s, 5,94 Gbit/s, 2,97 Gbit/s, 1,485 Gbit/s oder
Divide-by-1.001-Subraten und 270 Mbit/s
► Lange Übertragungsreichweite von mindestens 10 km (6,2 Meilen), bis zu 80 km
► Unterstützt Tally und Backward RS485
► Unterstützt Hot-Swapping und Hot-Plugging
► Volldigitale unkomprimierte Broadcast-Qualität;
► Super-Optik-Dynamikbereich und ohne Anpassung;
► Glasfaser-WDM/CWDM/DWDM-Technik;
►Unterstützt 4K*2K(3840*2160@60Hz),1080P,1080I,720P.

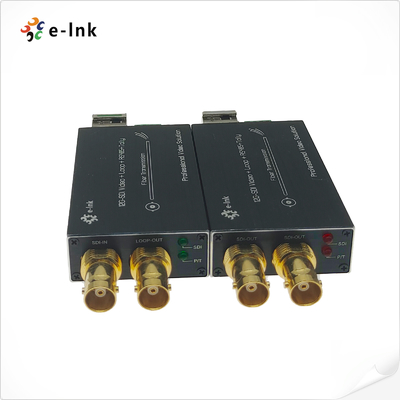

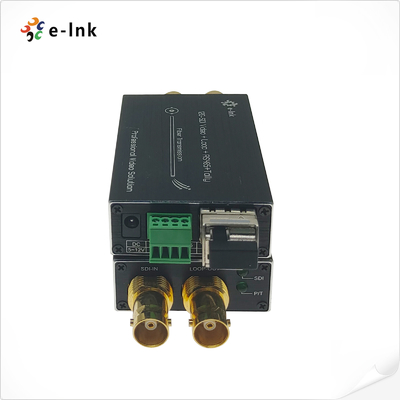

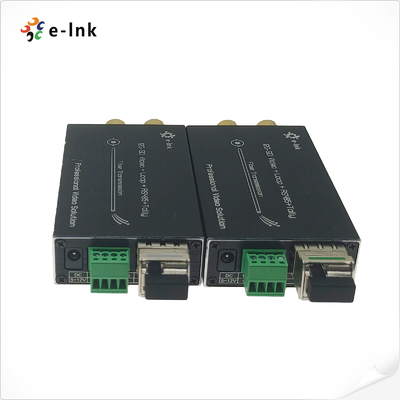

Mini 12G-SDI-zu-Glasfaser-Konverter – Panel & Schnittstelle
Mini 12G-SDI-zu-Glasfaser-Konverter – Technische Indexe
| Formate |
Unterstützt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) und ST-259(SD) |
| Kompatibel |
Kompatibel mit DVB-ASI und AES10 (MADI) |
| Eingang |
1 x 12G-SDI auf BNC |
| Ausgang |
1 x LC-Glasfaser |
| 1 x 12G-SDI-Loop-Out auf BNC |
| Unterstützte Auflösung |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Auflösungsbereich |
3840*2160@60Hz |
| Eingangskabelspezifikation |
≤70m@12G SDI Belden 1694A |
| Ausgangskabelspezifikation |
≤70m@12G SDI Belden 1694A |
| Datentyp |
Backward Tally |
| Datentyp |
Backward RS485 |
| Optische Übertragungsbandbreite |
270 MHz～12 GHz |
| Stromversorgung |
5-15 VDC |
| Stromverbrauch |
2 W (Max.) |
| Abmessungen (LxBxH) |
80 x 40 x 20 (mm) |
| Lagertemperatur |
-40℃～80℃ |
| Betriebstemperatur |
-40℃～85℃ |
Mini 12G-SDI-zu-Glasfaser-Konverter – Abmessungen & Größe
Mini 12G-SDI-zu-Glasfaser-Konverter – Bestellinformationen
| Modell |
Beschreibung |
| LNK-M12G-1V1T1D-20 |
Mini-Typ 12G-SDI zu Glasfaser-Konverter mit Tally, Reverse RS485 und Loop-Out, SMF, LC-Glasfaseranschluss 20KM, einschließlich Sender und Empfänger, paarweise verwendet |
Mini 12G-SDI-zu-Glasfaser-Konverter – Anwendung
