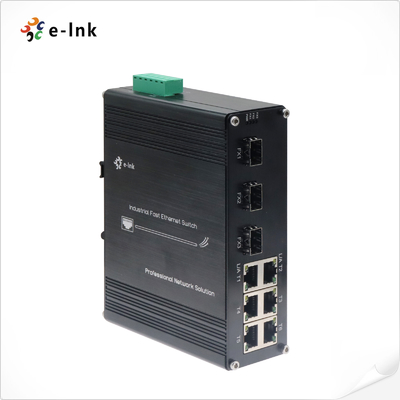

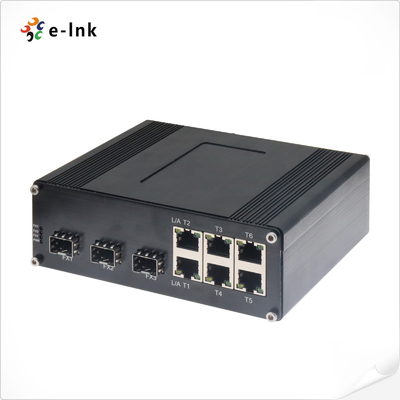

Industrie6-Hafen10/100Base-T+3- Port 100BASE-FX Ethernet-Switch
Übersicht
Die LNK-IMC306-Serie ist ein gehärteter industrieller Ethernet-Switch, der Kupfer und Faser kombiniert
mit 6×10/100Base-TX Kupferanschlüssen und 3×100Base-FX
Diese Schalter sind für eine zuverlässige Netzwerkleistung in rauen industriellen
Umgebungen.
Schlüsselmerkmale:
- 6 × RJ45-Anschlüsse, die:
- 10/100Mbps automatische Verhandlung
- Voll/Halb-Duplex-Betrieb
- Auto-MDI/MDI-X-Crossover
- 3x-Glasfaser-Anschlüsse, kompatibel mit:
- Ein- oder Mehrmodusfasern (1/2-Kern)
- Übertragungsstrecken bis zu 2 km (Mehrmodus) oder 20 km/40 km (Einmodus)
- Industrielle Konstruktion mit:
- Breiter Betriebstemperaturbereich
- Hohe EMI-Widerstandsfähigkeit
- Robustes Metallgehäuse
Ideale Anwendungen:
✓ Industrieautomationssysteme
✓ IP-Überwachungsnetze
✓ Einführung drahtloser Zugangspunkte
✓ Lösungen für die Anbindung an entfernte Standorte
Dieser Schalter bietet eine außergewöhnliche Zuverlässigkeit durch seine gehärteten Konstruktion und flexible Konnektivität
Sie ist daher ideal für die Schaffung stabiler Netzwerkinfrastrukturen in anspruchsvollen Umgebungen.
Die Dreifachfaser-Anschlüsse bieten eine verbesserte Netzwerkredundanz und erweiterte Reichweiten.
Die automatisch verhandelbaren Kupferanschlüsse sorgen für eine einfache Installation.
Die LNK-IMC306-Serie bietet mit ihrer optimalen Portkonfiguration und industrieller Haltbarkeit eine
kostengünstige Lösung für anspruchsvolle Netzwerkanwendungen, die sowohl Kupfer als auch Faser benötigen
Verbindungsfähigkeit.
Eigenschaften
SFP, SC, FC, ST Optional
Unterstützung von 802.3x-Flow-Steuerung
¢ IEEE 802.3az Energieeffizientes Ethernet (EEE)
Überflüssige Leistungseingänge

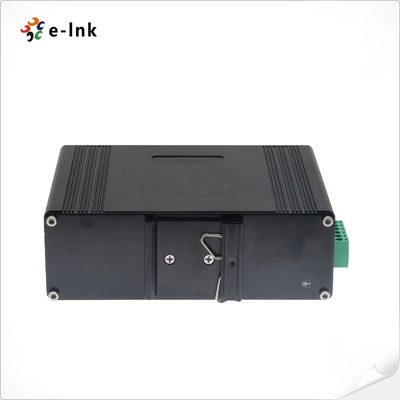

Unterstützung der Montage von DIN-Rail
-40°C bis 80°C (-40°F bis 176°F)
6 10/100 Basis-TX + 3 100 Basis-FX
10/100Mbps RJ45-Anschluss unterstützt Full/Half-Duplex, Auto-Verhandlung, Auto MDI/MDIX

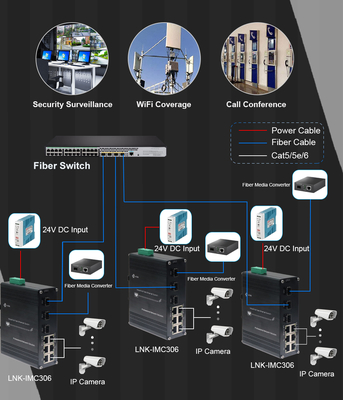

Anwendung
Technische Indizes
| Ethernet |
| Standards: |
IEEE802.3 10BASE-T |
| Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung |
| IEEE 802.3az Energieeffizientes Ethernet |
| IEEE802.3x Durchflusssteuerung |
| Weiterleitung und Filterrate: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Paketpufferspeicher: |
512K Bits |
| Verarbeitungsart: |
Aufbewahrung und Weitergabe |
| Adresstabellgröße: |
1024 MAC-Adressen |
| Schnittstelle |
| Anschluss: |
6 x RJ45 |
| Optischer Port: |
3 x 100Base-FX (SFP, SC, FC, ST Optional) |
| Ethernet-Anschluss |
RJ45 Port 1 ~ Port 6 |
| Umwelt |
| Betriebstemperatur: |
-40°C bis 80°C (-40°F bis 176°F) |
| Speichertemperatur: |
-40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
| MTBF |
> 200 000 Stunden |
| Elektrische und mechanische Maschinen |
| Eingangsleistung: |
12~48VDC, überflüssige Leistung (6-Pin-Terminalblock) |
| Stromverbrauch: |
5 W Max. |
| Schutz: |
| Überlastung der Stromzufuhr: |
Automatisch zurücksetzbar |
| Umgekehrte Polarität: |
Gegenwärtig |
| LED-Anzeiger: |
| Leistung: |
PWR-Status |
| Ethernet (pro Port): |
Verbindung/Aktivität |
| Fiber: |
FX1, FX2, FX3 |
| Abmessungen (WxDxH): |
150 x 115 x 50 mm |
| Gewicht: |
00,6 kg |
| Gehäuse: |
Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Rail |
| Zulassungen nach Vorschriften |
| Einheitliche Prüfverfahren |
| Einheit für die Bereitstellung von Fahrzeugen |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| Einheitliche Prüfverfahren |
| Einheit für die Berechnung der Emissionsmengen2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| IEC 61000-4-5: 2014 (Wachstum) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IMC306 |
Industrieller Ethernet-Switch: 6-Port 10/100Base-TX + 3-Port 100BASE-FX Faser, Multimode, Dual Fiber, SC, 2 km |
| LNK-IMC306-20 |
Industrie-Ethernet-Switch: 6-Port 10/100Base-TX + 3-Port 100BASE-FX Faser, Einzelmodus, Doppelfaser, SC, 20 km |
| LNK-IMC306S-20 |
Industrie-Ethernet-Switch: 6-Port 10/100Base-TX + 3-Port 100BASE-FX Faser, Einzelmodus, Einzelfaser, SC, 20 km |
| LNK-IMC306F-20 |
Industrieller Ethernet-Switch: 6-Port 10/100Base-TX + 3-Port 100BASE-FX Faser, Einzelmodus, Einzelfaser, FC, 20KM |
| LNK-IMC306-SFP |
Industrieller 6-Port 10/100BASE-T + 3-Port 100BASE SFP Ethernet-Switch |
| SFP-Optionen |
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite |
| Das SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
️ Standard DIN-Rail-Halter installiert. |
| Leistungsoptionen |
- 24 W / 1A 24 Vdc DIN-Rail-Stromversorgung. |
| Die Stromversorgung ist separat zu erwerben. |
