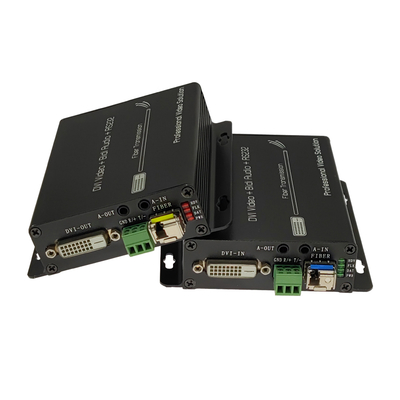

DVI+ 1Ch Zwei-Wege-Stereo-Audio + 1Ch RS232 überGlasfaserverlängerer
Übersicht über den DVI-Faseroptik-Verlängerungsgerät
Dieser Glasfaserverlängerer ermöglicht die Fernübertragung von DVI-Signalen über eine einzige Glasfaser.
Unterstützende Entschließungenbis zu 1080pund das Opfer darbringenKVM-Steuerung,RS232,GPIO-Signalübertragung,
undAußen-AudioübertragungMit ausgezeichneter Stabilität und Sicherheit ist es für eine Vielzahl von
Anwendungen, die eine hochwertige, hochauflösende Signalübertragung über große Entfernungen erfordern, wie
Videokonferenzen, Fernsehsendungen, medizinische Bildgebung, Sicherheitsüberwachung und Multimedia-Präsentationen.
Eigenschaften des DVI-Fiber-Optik-Erweiterers
Überträgt DVI-Videosignale, RS232 und Audiobis zu 20 kmüber ein einziges Glasfaserkabel;
Unterstützung einer Auflösung von bis zu 1920*1200@60Hz;
Spezielle Unterstützung 1600*1200 @60HZ
UnterstützungAußen-Zwei-Wege-Stereo-Audiotransmission;
¢ Einhaltung derDVI 1.0undHDCP-Standard 1.2;
- hohe Kompatibilität, automatische Übereinstimmung von Quelle und Anzeige;
- Ein eingebautes automatisches Einstellsystem, das das Bild glatt, klar und stabil macht;
EingebettetESD-Schutzsystem;
Einfach zu installieren,Plug und Play;

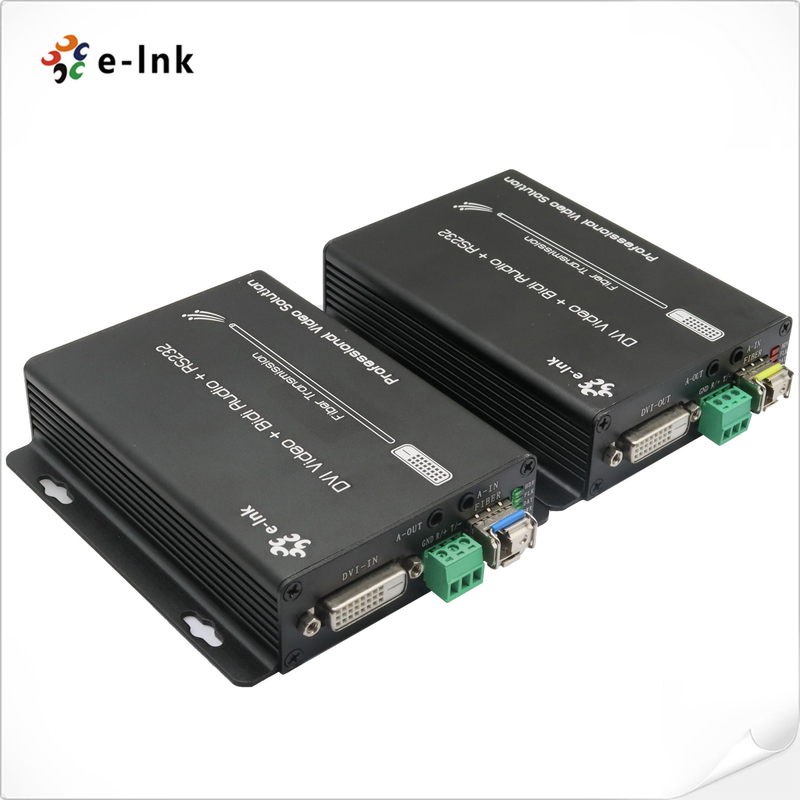

DVI-Faseroptik-Erweiterungspaneel und -Schnittstelle
Technische Kennzahlen für DVI-Faseroptikverlängerungen
| Parameter |
Beschreibung |
|
Video
|
Normen |
DVI 1.0 und HDCP 1.2 |
| Maximale Pixeluhr |
165 MHz |
| Höchstdatenrate |
2.97 Gbps |
| Konformität |
1080P@50/59.95/60Hz ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
Die in Absatz 1 Buchstabe a genannten Daten werden in der Tabelle 1 aufgeführt.
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Spezielle Unterstützung 1600*1200 @60HZ
|
| Verbindungsstück |
Weibliche DVI-D |
| Impedanz |
100Ω |
| DVI-Kabelbereich |
<5Meter (Auflösung bis 1920*1200@60Hz) |
| Audio |
Schnittstelle |
3.5MM externer Stereo-Audio |
| Übertrager |
1Ch Eingang + 1Ch Ausgang |
| Empfänger |
1Ch Eingang + 1Ch Ausgang |
| RS232 |
Schnittstelle |
3-Pin-Terminalblock |
| Baud-Rate |
≤115200 |
| Datenbits |
8 Bits |
| Glasfaser |
Schnittstelle |
SFP-Modell und LC-Anschluss |
| Art der Faser |
Einzelmodus |
| Wellenlänge |
850 nm/1310 nm/1550 nm |
| Bandbreite der Schnittstelle |
3 Gbps |
| Übertragungsdistanz |
Mehrmodusfaser: < 500M
Ein-Modus-Faser: 0 bis 80 km
|
| Andere |
Stromversorgung |
Der Stromadapter: Gleichspannung 5V |
| Leistungsausfall |
Max 4W |
| Temperatur |
Betriebszeit: -20 °C ~ +70 °C |
| Luftfeuchtigkeit |
Betriebszeit: 5% ~ 90% |
| Abmessung (LxWxH) |
120 x 83 x 28 (mm) |
DVI-Faser-Optik-Erweiterungs-Dimension und -Größe
DVI-Faseroptik-Erweiterungsanwendung
