Industrie6- Der Port 10/100T 802.3ab/bei PoE +3- Port 100BASE-FX Ethernet-Schalter
Übersicht
Die LNK-IMC306P-Serie ist ein gehärteter industrieller PoE+-Switch, der Strom- und Datenverbindung bietet
für anspruchsvolle Umgebungen mit 6×10/100Base-TX PoE+-Ports (IEEE 802.3at) und 3×100Base-FX
Dieser robuste Schalter ist für Geräte in harten Industrieumgebungen konzipiert.
Hauptmerkmale:
✔ 6×PoE+-Anschlüsse (bis zu 30 W pro Port) für IP-Kameras, drahtlose Zugangspunkte und andere PDs
✔ 3×-Faser-Ports, die Einzel-/Mehrmodus-Faser (1/2 Kern) für Fernverbindungen (2km-Mehrmodus-/
20 km + Einmodus)
✔ Industriell gehärtetes Design: Betrieb bei -40°C bis +75°C, hohe EMI-Immunität und Schwingungsbeständigkeit
✔ Automatisch verhandelbare Kupferhäfen mit Voll-/Halb-Duplex- und automatischer MDI/MDI-X-Unterstützung
Perfekt für:
• Industrielle IoT- und Automatisierungsnetze
• Außenüberwachung mit IP-Kameras
• Verteilte drahtlose Systeme
• Remote-Standorte, für die sowohl Strom als auch Glasfaserkonnektivität erforderlich sind
Die LNK-IMC306P-Serie eliminiert mit ihrer PoE+-Fähigkeit und ihren Glasfaser-Uplinks die Notwendigkeit einer separaten Stromversorgung
Die Anlage ist für die Anlage von Lärm- und Schallnetzwerken geeignet.
Das robuste Gehäuse sorgt für Zuverlässigkeit unter extremen Bedingungen und macht es zu einem kostengünstigen
All-in-One-Lösung für Strom und Datenübertragung.
Eigenschaften
Unterstützung von IEEE 802.3af/at PoE+ (30W pro Port)
SFP, SC, FC, ST Optional
Unterstützung von 802.3x-Flow-Steuerung
¢ IEEE 802.3az Energieeffizientes Ethernet (EEE)
Überflüssige Leistungseingänge
Unterstützung der Montage von DIN-Rail
-40°C bis 80°C (-40°F bis 176°F)
6 10/100 Basis-TX + 3 100 Basis-FX
10/100Mbps RJ45-Anschluss unterstützt Full/Half-Duplex, Auto-Verhandlung, Auto MDI/MDIX

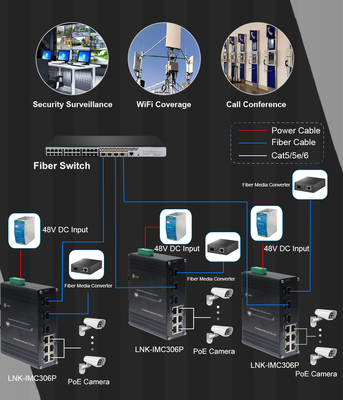

Anwendung
Technische Indizes
| Ethernet |
| Standards: |
IEEE802.3 10BASE-T |
| Einheitliche Datenbank für die Bereitstellung von Daten zur Datenverarbeitung |
| IEEE802.3x Durchflusssteuerung |
| IEEE 802.3az Energieeffizientes Ethernet |
| IEEE802.3af Leistung über Ethernet |
| IEEE802.3at Leistung über Ethernet |
| Weiterleitung und Filterrate: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Paketpufferspeicher: |
512K Bits |
| Verarbeitungsart: |
Aufbewahrung und Weitergabe |
| Adresstabellgröße: |
1024 MAC-Adressen |
| Schnittstelle |
| Anschluss: |
6 x RJ45 |
| Optischer Port: |
3 x 100Base-FX (SFP, SC, FC, ST Optional) |
| Umwelt |
| Betriebstemperatur: |
-40°C bis 80°C (-40°F bis 176°F) |
| Speichertemperatur: |
-40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
| MTBF |
> 200 000 Stunden |
| Elektrische und mechanische Maschinen |
| Eingangsleistung: |
48 ~ 57VDC, Redundante Leistung (6-Pin-Terminalblock) |
| Stromverbrauch: |
180 W Max. (PoE in Gebrauch) |
| (PoE nicht in Gebrauch) |
| Standard: |
IEEE802.3af/at |
| - Das ist nicht nötig. |
| Hafen: |
RJ45 Port 1 ~ Port 6 |
| Max. Leistung pro Port: |
Maximal 30 W pro Port (alternativer B-Modus) |
| Schutz: |
| Überlastung der Stromzufuhr: |
Automatisch zurücksetzbar |
| Umgekehrte Polarität: |
Gegenwärtig |
| LED-Anzeiger: |
| Leistung: |
PWR-Status |
| - Das ist nicht nötig. |
Status pro Hafen |
| Ethernet (pro Port): |
Verbindung/Aktivität |
| Fiber: |
FX1, FX2, FX3 |
| Abmessungen (WxDxH): |
150 x 115 x 50 mm |
| Gewicht: |
00,6 kg |
| Gehäuse: |
Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Rail |
| Zulassungen nach Vorschriften |
| Einheitliche Prüfverfahren |
| Einheit für die Bereitstellung von Fahrzeugen |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| Einheitliche Prüfverfahren |
| Einheit für die Berechnung der Emissionsmengen2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| IEC 61000-4-5: 2014 (Wachstum) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IMC306P |
Industrie-Ethernet-Switch: 6-Port 10/100Base-TX (6-Port PoE+) + 3-Port 100BASE-FX Faser, Multimode, Dual Fiber, SC, 2 km |
| LNK-IMC306P-20 |
Industrie-Ethernet-Switch: 6-Port 10/100Base-TX (6-Port PoE+) + 3-Port 100BASE-FX-Faser, Einzelmodus, Dual-Fiber, SC, 20KM |
| LNK-IMC306PS-20 |
Industrie-Ethernet-Switch: 6-Port 10/100Base-TX (6-Port PoE+) + 3-Port 100BASE-FX Faser, Einzelmodus, Einzelfaser, SC, 20KM |
| LNK-IMC306PF-20 |
Industrie-Ethernet-Switch: 6-Port 10/100Base-TX (6-Port PoE+) + 3-Port 100BASE-FX Faser, Einzelmodus, Einzelfaser, FC, 20KM |
| LNK-IMC306P-SFP |
Industrielle 6-Port 10/100BASE-T (6-Port PoE+) + 3-Port 100BASE SFP Ethernet-Switch |
| SFP-Optionen |
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite |
| Das SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
️ Standard DIN-Rail-Halter installiert. |
| Leistungsoptionen |
- 240 W / 5A 48VDC DIN-Rail Stromversorgung. |
| Die Stromversorgung ist separat zu erwerben. |
