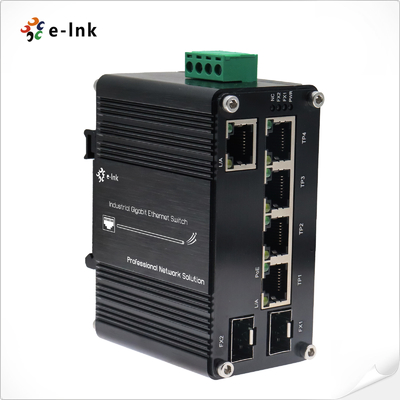

Industrielle 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
Übersicht
Die E-Link LNK-IMC205GHP-SFP-Serie ist ein leistungsstarker industrieller PoE++-Switch, der
Wachsende Nachfrage nach energieintensiven Netzwerkgeräten mit 4×10/100/1000BASE-T PoE++-Ports
(IEEE 802.3bt, bis zu 90W/Port), 1×Gigabit Ethernet-Port und 2×100/1000M SFP-Faser-Slots, diese kompakte
Ein leistungsfähiger Schalter liefert sowohl Hochgeschwindigkeitsdaten als auch eine sehr hohe Leistung über eine Standard-Ethernet-Verkabelung.
Wesentliche Merkmale
✔ 90 W PoE++ pro Port ((IEEE 802.3bt) 3x mehr Leistung als Standard PoE+ (802.3at)
✔ Unterstützung von PoH (Power over HDBaseT) Ermöglicht eine Leistung von bis zu 95 W über Cat5e/6-Kabel
✔ Doppelgeschwindigkeits-SFP-Slots Unterstützung von Multimode-/Ein-Mode-Fasern für Fern- oder geräuschsichere Verbindungen
✔ Industriell gehärtetes Design IP40, auf DIN-Schienen montierbar, mit hohem EFT/ESD-Schutz
✔ Weite Betriebstemperatur
Ideal für Anwendungen mit hoher Leistung
- PTZ-Geschwindigkeitskuppelkameras (PoE++)
- Dünne Clients und AIO-Touch PCs
- Digitale Beschilderung und POS/Kiosk-Systeme
- Industrie-IoT und Automatisierung
- Öl- und Gasnetze, Bergbau, Wasser- und Abwassernetze
Mit seiner unübertroffenen Leistung und industriellen Zuverlässigkeit ist der LNK-IMC205GHP-SFP die ultimative
Lösung für den Einsatz von Hochleistungsgeräten in Einsatzkritischen und Extrembedingungen.
---
✅ Warum wählen Sie diesen Schalter?
- Eliminiert getrennte Stromversorgungen
- Zukunftssicher für leistungsstarke PDs
- Faserbereit Erweitert die Netzwerkreichweite mit SFP-Modulen
- Robust für die Industrie Garantiert rund um die Uhr Betrieb unter harten Bedingungen
Perfekt für Überwachung, Automatisierung und Outdoor-Netzwerke, wo hohe Leistung + industrielle Haltbarkeit sind
Das ist unerlässlich.
Eigenschaften
- bis zu 4 Ports von IEEE 802.3bt/at/af Geräten
¢ bis zu 360 Watt PoE-Budget
Unterstützung von bis zu 95 Watt PoE-Leistung für jeden PoE-Port

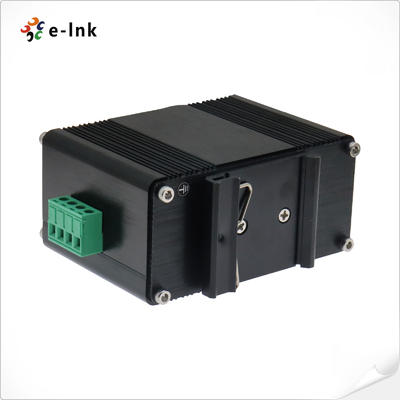

Unterstützung der DIN-Rail-Installation
Kompakte Anlage ohne Lüfter verhindert Überhitzung
¢ IP40 robust hochfester Metallgehäuse
- 48 ~ 57 V Gleichspannung mit Umkehrpolaritätsschutz
-40°C bis 80°C (-40°F bis 176°F)

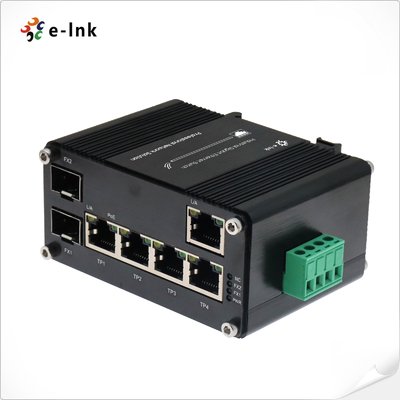

5 10/100/1000BASE-T Gigabit Ethernet RJ45 Kupferanschlüsse
2 SFP-Slots, die 1000BASE-X- und 100BASE-FX-Transceiver in doppelten Modi unterstützen
️ Konform mit dem IEEE 802.3bt PoE-Standard

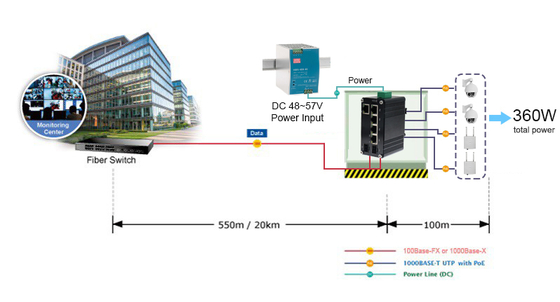

Anwendung
Technische Indizes
| Ethernet |
| Standards: |
IEEE 802.3 Ethernet |
| IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3x Full-Duplex-Flusssteuerung |
| IEEE 802.3az Energieeffizientes Ethernet |
| IEEE 802.3bt 4-Paar-Leistung über Ethernet |
| IEEE 802.3at Leistung über Ethernet Plus PSE |
| IEEE 802.3af Leistung über Ethernet Plus |
| Weiterleitung und Filterrate: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Paketpuffer: |
2 Mbits |
| Paketlänge: |
10 Kbyte |
| MAC-Adressentabelle: |
4K |
| Schaltstoff: |
14 Gbps/nicht blockierend |
| Umtauschvermögen |
Bandbreite des Hintergrundbilds: 14 Gbps;
Paketübertragungsrate: 14,88 Mpps
|
| Anschluss: |
4 Ports mit 802.3at PoE+-Injektorfunktion (Ports 1 bis 4) |
| Netzwerkkabel |
Gewickeltes Paar:
10BASE-T: 2-paarige UTP-Kategorie 3,4,5, bis zu 100 m
100BASE-TX: 2-paarige UTP-Kategorie 5, bis zu 100 m
1000BASE-T: 4-paarige STP-Kategorien 5 bis 100 m
Glasfaserkabel
1000BASE-SX:
Multimodalfaserkabel mit einer Länge von 50/125 μm oder 62,5/125 μm bis 220/550 m/2 km.
1000BASE-LX:
9/125μm Einzelmoduskabel, für einen langen Abstand von 2/10/20/40/80/120km (je nach SFP-Modul)
100BASE-FX:
Multimodalfaserkabel mit einer Länge von 50/125 μm oder 62,5/125 μm für bis zu 2 km (je nach SFP-Modul)
9/125μm Einzelmoduskabel für 20/40/60/120km (je nach SFP-Modul)
|
| Schnittstelle |
| Anschluss: |
5 x RJ45 (4-Port 802.3at PoE-Ausgang) |
| Optischer Port: |
2 x SFP 1000Base-X oder 100Base-FX (Automatikerkennung) |
| PoE (Power über Ethernet) |
| Standard: |
IEEE802.3af/at/bt |
| Hafen: |
RJ45 |
| Zuweisung des Power-Pins: |
Paar 1 Endspannweite: 1/2 ((-), 3/6 ((+)
Paar 2 Mittelspanne: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8 ((-)
|
| PoE-Budget: |
Bis zu 360 Watt PoE-Budget |
| Umwelt |
| Betriebstemperatur: |
-40°C bis 80°C (-40°F bis 176°F) |
| Speichertemperatur: |
-40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
| MTBF |
> 200 000 Stunden |
| Elektrische und mechanische Maschinen |
| Eingangsleistung: |
48 ~ 57VDC (Terminalblock) |
| Stromverbrauch: |
382 W Max. (PoE in Gebrauch) |
| < 5W (PoE nicht in Betrieb) |
| Überlastung der Stromzufuhr: |
Automatisch zurücksetzbar |
| Umgekehrte Polarität: |
Gegenwärtig |
| Abmessungen (LxWxH): |
95 x 88 x 46 mm |
| Gewicht: |
300 g |
| Gehäuse: |
Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Rail |
| LED-Anzeiger: |
| PWR: |
Macht |
| L/A: |
Verbindung/Aktivität |
| - Das ist nicht nötig. |
PoE-Status |
| FX1/FX2: |
Status der SFP-Faserverbindung |
| Zulassungen nach Vorschriften |
| ISO9001, CE, FCC, RoHS |
| Einheit für die Bereitstellung von Fahrzeugen |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| Einheitliche Prüfverfahren |
| Einheit für die Berechnung der Emissionswerte2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| IEC 61000-4-5: 2014 (Wachstum) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Bestellinformationen
| Modell |
Beschreibung |
| LNK-IMC205GHP-SFP |
Industrielle 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch |
| SFP-Optionen |
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite (Industrial SFP). |
| Das SFP-Modul ist separat zu erwerben. |
| Montageoptionen |
Standard DIN-Rail-Behälter installiert; |
| Leistungsoptionen |
- 480 W / 10A 48VDC DIN-Rail Stromversorgung. |
| Die Stromversorgung ist separat zu erwerben. |
