Gewerbliche Gigabit100W 802.3bt PoE++-Injektor (12 ~ 48VDC)
Überblick über den industriellen Gigabit-PoE-Injektor

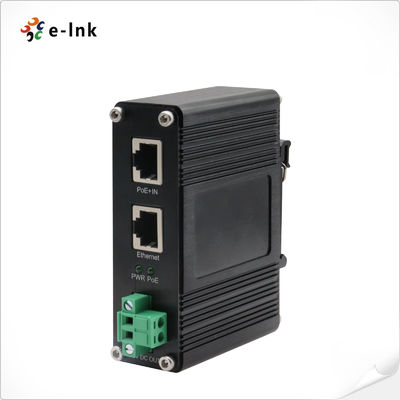

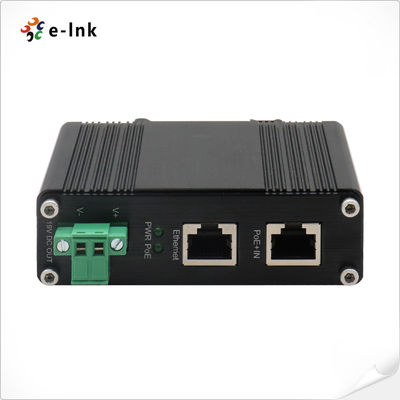

Der LNK-INJ301-100 ist ein industrieller, gehärteter, Gigabit-PoE++-Injektor mit einem Port
die IEEE 802.3bt unterstützt und eine maximale Leistung von100 WEs unterstützt
10/100/1000Base-TAutomatische Erkennung, Funktionenmit einer Breite von 12-48 V Gleichspannung,
und verfügt über eine eingebaute Spannungserhöhungsfunktion, um eine stabile Leistung auch bei
für die Stromversorgung von Geräten über große Entfernungen.
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,eine Übertragungsstrecke von
bis zu 100 m. Sein robustes Design eignet sich für harte Industrieumgebungen und
entspricht den IEEE 802.3ab-Standards.
Eigenschaften des industriellen Gigabit-PoE-Injektors
1 RJ45 Ethernet Dateneingabeanschluss + 1 RJ45 Stromübertragung über Ethernet-Ausgabeanschluss (Daten + Strom)
Unterstützung von 100W PoE++ Stromversorgungseinrichtungen
️ Konform mit IEEE 802.3at/bt PoE End-Span/Mid-Span PSE
Unterstützung von 10/100/1000Base-TX
umfangreiche LED-Anzeigen für die PoE-Diagnostik
- 12~48V Gleichstrom mit Leistungshöherungsfunktion
️ bis zu 100 Watt PoE-Budget (48VDC), 100 Watt PoE-Budget (24VDC), 60 Watt PoE-Budget (12VDC)
Unterstützung der DIN-Rail- und Wandmontageinstallation
-40°C bis 80°C (-40°F bis 176°F)
Technische Indizes für Industrie-Gigabit-PoE-Injektoren
| Ethernet |
| Standards: |
IEEE802.3 10 BASE-T Ethernet
IEEE802.3u 100 BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE802.3 x Durchflusssteuerung
|
| Verarbeitungsart: |
Vorwärts |
| Halbduplex, Vollduplex |
| Vorwärtsfilterrate: |
1,488,000pps (1000Mbps) |
| Kabel: |
Kabel mit verdrehten Paaren bis zu 100 m (328 ft)
10BASE-T: 4-paarige UTP-Kategorien 3, 4, 5, 5e, 6, 6A
100BASE-TX: 4-paarige UTP Kat. 5, 5e, 6, 6A
1000BASE-T: 4-paarige UTP-Kategorien 5e, 6, 6A
|
| Maximale Entfernung: |
Kategorie 5 UTP bis zu 100 m |
| Anschluss: |
2x RJ45 |
| Umwelt |
| Betriebstemperatur: |
-40°C bis 80°C (-40°F bis 176°F) |
| Speichertemperatur: |
-40°C bis 85°C (-40°F bis 185°F) |
| Relative Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
| MTBF: |
> 200 000 Stunden |
| Elektrische und mechanische Maschinen |
| Eingangsleistung: |
12~48VDC (Terminalblock) |
| Stromverbrauch: |
Maximal 100 W. |
| Das ist Po.Wir über Ethernet: |
| Standard: |
IEEE 802.3bt 4-Paar-Leistung über Ethernet |
| IEEE 802.3at Leistung über Ethernet Plus |
| IEEE 802.3af Leistung über Ethernet |
| Hafen: |
RJ45 |
| Zuweisung des Power-Pins |
Daten über Paare 1,2TX und 3,6RX liefern
Leistung über Ersatzpaare 1/2(+), 3/6(-) oder 4/5(+), 7/8(-)
|
| PoE-Budget: |
Bis zu 100 Watt PoE-Budget (48VDC)
Bis zu 100 Watt PoE-Budget (24VDC)
Bis zu 60 Watt PoE-Budget (12VDC)
|
| LED-Anzeiger: |
| Leistung: |
Leistungsstatus |
| - Das ist nicht nötig. |
PoE-Status |
| Abmessungen (WxDxH): |
95 x 70 x 30 mm |
| Gewicht: |
0.25 Kilo |
| Gehäuse: |
IP40 Aluminiumgehäuse |
| Montagemöglichkeiten: |
DIN-Schiene / Wandmontage |
| Standardzubehör |
| Inhalt der Packung |
LNK-INJ301-100 |
| Benutzerhandbuch |
| Wandmontage-Kit |
| Ausrüstung für die DIN-Anbringung |
| Zulassungen nach Vorschriften |
| Einheitliche Prüfverfahren |
| FCC Teil 15, Klasse A |
| Einheit für die Prüfung der Qualität von Fahrzeugen |
| Überspannungsschutz: |
| RJ45: 1KV |
| Leistung: 500 V |
| ESD: 4KV/8KV |
Industrieller Gigabit-PoE-InjektorBestellinformationen
| Modell |
Beschreibung |
| LNK-INJ301-100 |
Verhärteter Gigabit 1-Port Ethernet-Eingang + 1-Port 100W PoE++-Ausgabe-Injektor
mit einer Leistung von 12 bis 48 V Gleichspannung im breiten Bereich
|
| Montageoptionen |
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten. |
| Leistungsoptionen |
- 120W/2.5A 48VDC-Stromversorgung. |
| Die Stromversorgung ist separat zu erwerben. |
