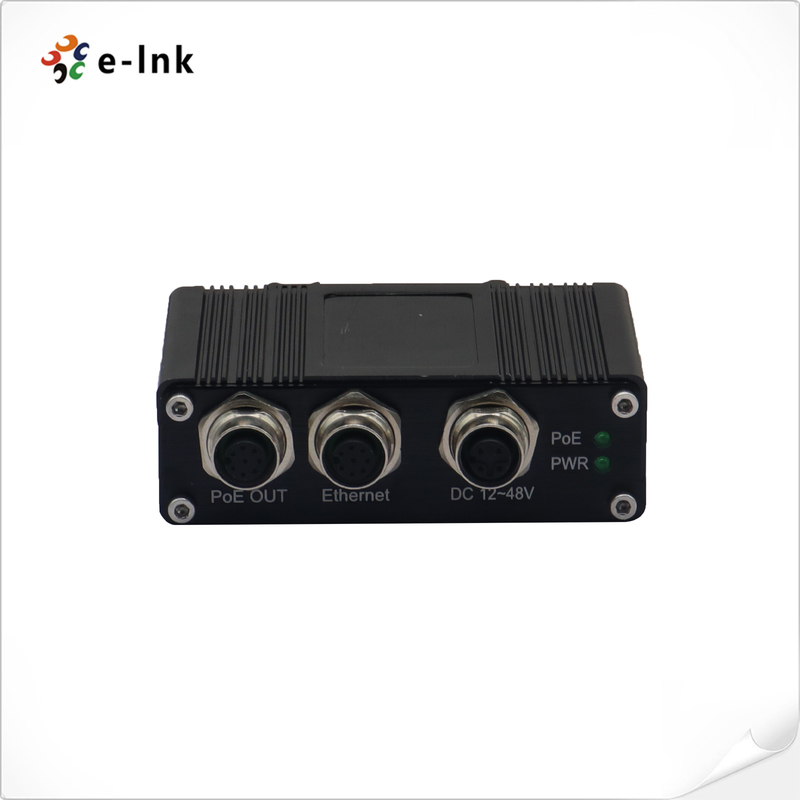

E-Link-PoE-Injektor, der der Norm EN50155 entspricht
Übersicht
Der E-Link EN50155-konforme PoE-Injektor ist für anspruchsvolle Industrieanwendungen ausgelegt.
Dies ist ein weitreichender Anwendungsbereich, der sich auf Fahrzeuge, Schienenfahrzeuge und Schienensysteme erstreckt.
IEEE802.3at PoE-Gerät verfügt über Intelligente Erkennung, bietet eine einzige 10/100/1000
Basis-T(X) PoE-Ausgangsanschluss, der den Normen EN50155 entspricht.
Umgebungen verwendet der PoE-Injektor M12-Anschlüsse für sichere, langlebige Verbindungen,
Dies ermöglicht einen zuverlässigen Betrieb auch unter Bedingungen mit Vibrationen und Stoßbelastungen.
wenn eine gültige PoE-Signatur von nachgelagerten Geräten erkannt wird, die nicht PoE schützt
Die LNK-INJ301-M12 bietet eine integrierte Stromversorgungslösung
mit einem breiten Spannungsinputbereich von 12-48VDC, ideal für Anwendungen mit hoher Verfügbarkeit.
Eigenschaften
12~48VDC Stromversorgungseingang
Vollständig konform mit den Normen IEEE802.3af/at
Unterstützt 10/100/1000Base-TX sowohl für die Daten- als auch für die Stromübertragung
Kompatibel mit DIN-Schienen- und Wandmontageoptionen
M12-Anschlüsse sorgen für sichere und dauerhafte Verbindungen
Umfassende LED-Indikatoren für die Überwachung des PoE-Status
für extreme Bedingungen mit einem Betriebstemperaturbereich von -40 °C bis 80 °C ausgelegt
(-40°F bis 176°F)
Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3af Leistung über Ethernet
|
|
IEEE802.3at Leistung über Ethernet
|
|
Verarbeitungsart:
|
Vorwärts
|
|
Halbduplex, Vollduplex
|
|
Vorwärtsfilterrate:
|
1,488,000pps (1000Mbps)
|
|
Kabel:
|
10/100/1000Base-T
|
|
Anschluss:
|
2x M12-Anschluss (8-Pin-weibliche M12-A-Codierung)
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis 80°C (-40°F bis 176°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF:
|
> 200 000 Stunden
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 ~48VDC auf 5-Pin weiblicher M12 A-Codierung
|
|
Stromverbrauch:
|
Maximal 36 W.
|
|
PoE (Power über Ethernet)
|
|
Standard:
|
Ich habe eine IEEE802.3ab/bei
|
|
Hafen:
|
M12-Anschluss (8-Pin-weibliche M12-A-Codierung)
|
|
Max. Leistung pro Port:
|
Maximal 30 W
|
|
LED-Anzeiger:
|
|
Leistung:
|
Leistungsstatus
|
|
Zentralbank:
|
PoE-Status
|
|
Abmessungen (WxDxH):
|
95 x 70 x30 mm
|
|
Gewicht:
|
0.25 Kilo
|
|
Gehäuse:
|
AluminiumFall
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Zulassungen nach Vorschriften
|
|
Einheitliche Prüfverfahren
|
|
FCC Teil 15, Klasse A, EN50155
|
|
Einheit für die Prüfung der Qualität von Fahrzeugen
|
|
Überspannungsschutz:
|
|
RJ45: 1KV
|
|
Leistung: 500V
|
|
ESD: 4KV/8KV
|
Bestellinformationen
|
Modell
|
Beschreibung
|
|
LNK-INJ301- M12
|
EN50155 Industrieller Ein-Port-Injektor 10/100/1000M M12 PoE12~48VDC Leistungsaufnahme
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
Die Stromversorgung ist separat zu erwerben.
|

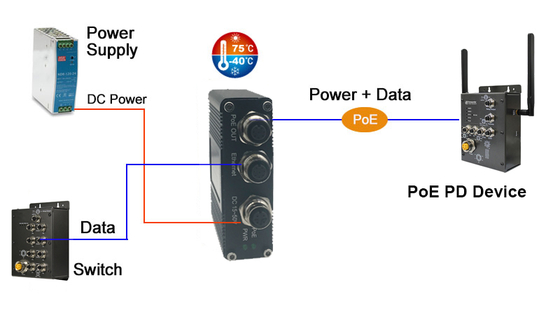

Anwendung
M12-Pin-Zuteilungen:
|
Ausrüstung
|
Zuweisung
|
|
RJ45
|
M12
|
Zentralbank
|
Ethernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
TP0-
|
TP0-
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
TP2+(VCC+)
|
TP2+
|
|
5
|
1
|
TP2- ((VCC+)
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
TP3+(VCC-)
|
TP3+
|
|
8
|
3
|
TP3- ((VCC-)
|
TP3-
|
