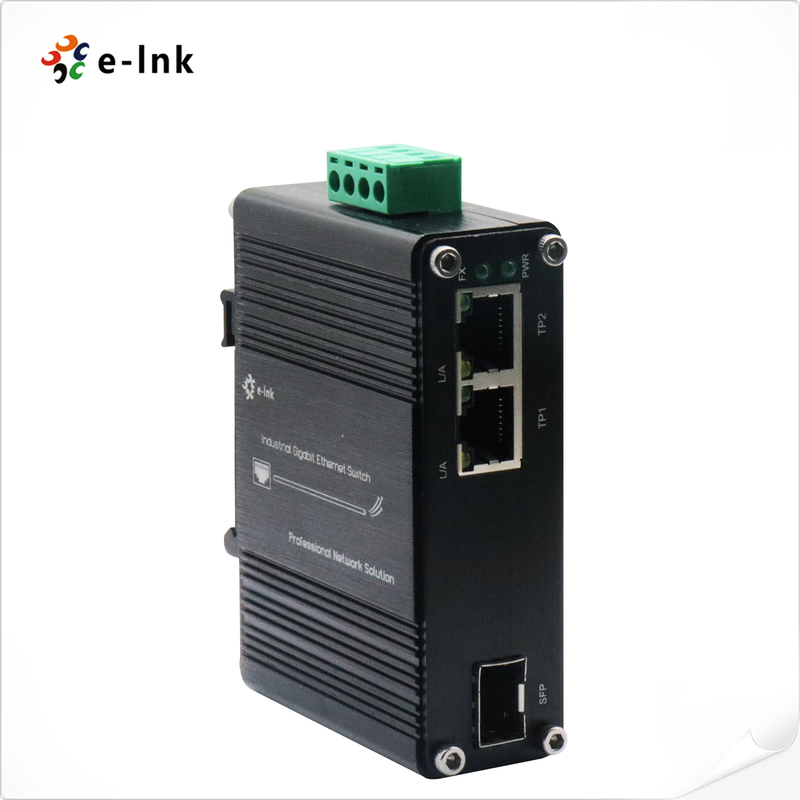

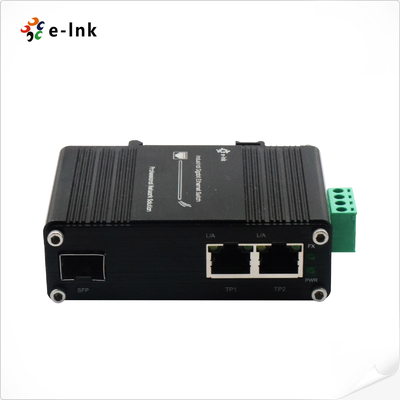

Mini Industrial 1-Port 100/1000X SFP zu 2-Port 10/100/1000T Ethernet Medienwandler
Übersicht über den Mini-Industrial Media Converter
DieLNK-IMC1200G-SFPSerie Industrial DIN Rail Gigabit Media Converter ist eine zuverlässige Lösung
Diese verhärteten Medienkonverter wurden entwickelt, um Ethernet über Glasfaser in rauen Umgebungen auszudehnen.
mit einem robusten Gehäuse und entsprichtNormen EN55022Es ist in der Lage, bei extremen Temperaturen zu arbeiten
von-40 °C bis +75 °C, so dass es ideal fürIndustrieautomation,VerkehrswesenundAußenanwendungen.
Dieser Gigabit-Medienwandler ist mit10/100/1000Base-TKupferhäfen und100/1000Base-X SFPSpielautomaten,
Diese Optionen umfassen externe SFP-Module fürEinzelmodus
oderMehrmodusDer Ethernet-Anschluss unterstützt die Anbindung an dieVoll-Duplex
undmit einer Breite von nicht mehr als 20 mmModus für nahtlose Konnektivität und Hochgeschwindigkeitsdatenübertragung.
Die LNK-IMC1200G-SFP ist für eine einfache Installation und zuverlässige Leistung ausgelegt
in kritischen Netzen, dank seiner DIN-Schienenanlage und seiner großen Kompatibilität mit der Leistungseingabe.
für die Verlängerung von Netzstrecken vonbis zu 120 kmwenn sie mit den entsprechenden SFP-Modulen verwendet werden.
Eigenschaften des Mini-Industrial Media Converters
- Doppel-Gigabit-Ethernet-Ports:
2× 10/100/1000BASE-T RJ45-Ports mit automatischem MDI/MDI-X für eine vereinfachte und flexible Geräteverbindung.
- Flexible Glasfaserkonnektivität:
Enthält einen 1× SFP-Slot, der die Autodetektion für 100Base-FX und 1000Base-X unterstützt und eine zuverlässige Fernübertragung mit Glasfaser ermöglicht.
- Erweiterte Netzwerkleistung:
Unterstützt die automatische Verhandlung und den Full/Half-Duplex-Modus zur Optimierung des Datenflusses und der Effizienz des Netzwerks.
- Energieeffizienter Betrieb:
Er entspricht IEEE 802.3az (Energieeffizientes Ethernet), um den Stromverbrauch bei geringer Datenaktivität deutlich zu reduzieren.
- Leistungsaufnahme in weiten Bereichen:
Akzeptiert 12~48VDC über den Endblock und bietet Anpassungsfähigkeit an verschiedene industrielle Stromquellen.
- Vielseitige Montagemöglichkeiten:
Unterstützt sowohl DIN-Rail als auch Wandmontage für eine nahtlose Integration in Steuerungen oder -platten.
- Zuverlässigkeit in industrieller Hinsicht:
Erbaut mit einem gehärteten Design, das bei Temperaturen von -40 °C bis +75 °C (-40 °F bis +167 °F) funktionieren kann und die Leistung in rauen Umgebungen gewährleistet.
Technische Indizes für Mini-Industrial Media Converter
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
Ich habe eine IEEE802.3Sie 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z1000Base-X
|
|
IEEE 802.3az Energieeffizientes Ethernet
|
|
Verarbeitungsart:
|
Lager und...Vorwärts
|
|
Vorwärtsfilterrate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
1 Mbit
|
|
Maximal Länge des Pakets:
|
9K Bytes
|
|
Größe der Adresstabelle
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
2x RJ45
|
|
Optischer Port:
|
1 x SFP 1000Base-X oder 100Base-FX(Auto-Erkennung)
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 ~48VDC,4-Pin-Terminalblock
|
|
Stromverbrauch:
|
5W Max.
|
|
LED-Anzeiger:
|
|
PWR:
|
Leistungsstatus
|
|
L.A.:
|
Status der Datenverknüpfung
|
|
Zulassung:
|
Ethernet-Status
|
|
100M/1000M:
|
Faser LInkt Status
|
|
Abmessungen (WxDxH):
|
95 x70 x30 mm
|
|
Gewicht:
|
0.25 Kilo
|
|
Gehäuse:
|
Aluminium Fall
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis75°C (-40°F bis 1 °C)67°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Zulassungen nach Vorschriften
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheit für die Berechnung der Emissionsmengen 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen für Mini-Industrial Media Converter
|
Modell
|
Beschreibung
|
|
LNK-IMC1200 G- SFP
|
Verhärtet2-Anschluss 10/1001000BASE-TX auf 100/1000Basis- X. SFP-Medienumwandler
|
|
SFP-Optionen
|
Bitte wählen Sie Ihre SFP auf unserer SFP-Optionsseite aus (Industrielles Papier und Pappe).
|
|
Das SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.24W/1Eine24VDC-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
Mini-Industrial Media Converter Anwendung
Nachverkaufs- und Gewährleistungspolitik
Es besteht ausOnline-KundendienstundTelefonische Kundenbetreuung, sofern
Produktberatung,Ferntechnische Unterstützung,Wartungs- und Abnahmeleistungen.
Dienstleistungspolitik: Drei Monate Ersatz und drei Jahre Garantie.
Ersatz: Innerhalb von drei Monaten nach dem Kauf einer Reihe von Produkten, nach Prüfung des Produktversagens
Der Käufer kann die Kosten für die Verarbeitung von Produkten, die durch Techniker und durch Menschen verursachte Schäden durch nicht natürliche Katastrophen verursacht wurden, direkt auf die Verbraucher zurückführen.
Sie gehen zum Einkaufspunkt, um die gleiche Art von Produkten zu ersetzen.
Wenn bei der Produktprüfung keine Probleme auftreten, wird die ursprüngliche Probe zurückgegeben.
Gewährleistung: Schäden durch Menschen verursacht durch nicht-natürliche Katastrophen, die kostenlose Garantiezeit unserer Firma beträgt 1 Jahr.
