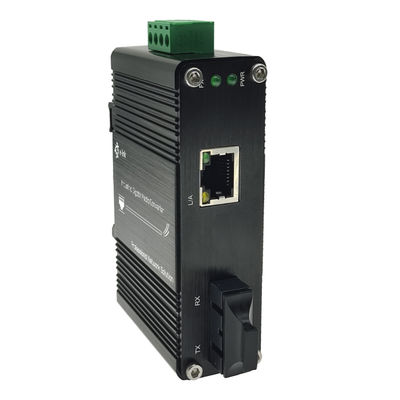

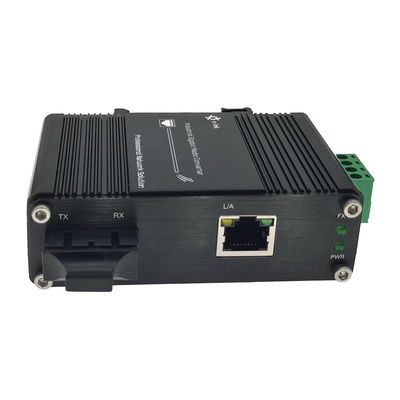

Mini-Industrielle 10/100/1000Base-T bis 1000Base-X MedienUmwandler
Übersicht über den Mini-Industrial Media Converter
Die...LNK-IMC3012Serie Industrial Gigabit Media Converter ist eine zuverlässige und effiziente Lösung
für die Medienumwandlung zwischen10/100/1000BASE-TKupferhäfen und1000BASE-XGlasfaseranschlüsse.
Dieses Produkt wurde so konzipiert, dass es schwierigen Umweltbedingungen standhält.
Das Aluminiumgehäuse wurde so konstruiert, dass es sehr langlebig ist, und es arbeitet zuverlässig in
mit einem breiten Temperaturbereich von-40 °C bis +75 °C, so dass es für eine Vielzahl von industriellen Anwendungen geeignet ist.
Dieser gehärteten Medienkonverter unterstützt sowohlmit einer Breite von nicht mehr als 20 mmundVoll-DuplexModus,
und ermöglicht flexible Faseroptionen (100M oder 1000M) für eine bessere Kompatibilität mit Netzwerkgeräten.
Die Montagemöglichkeiten des Produkts, die eine DIN-Schiene und eine Verteilerbox umfassen, sorgen für eine einfache
Dies macht es ideal für den Einsatz inIndustrieautomation,Verkehrssysteme
undAnwendungen für Outdoor-Netzwerke.
Eigenschaften des Mini-Industrial Media Converters
- Ich weiß.1 -Port 10/100/1000BASE-T RJ45 mit automatischer MDI / MDI-X-Funktion
- Ich weiß.1 SC-Port, 1000Base-X
- Ich weiß.Unterstützt Full/Half-duplex, automatische Verhandlung
- Ich weiß.IEEE 802.3az Energieeffizientes Ethernet
- Ich weiß.Extensive LED-Anzeigen für die Netzdiagnostik
- Ich weiß.12~48VDC Leistungsaufnahme für den Endblock
- Ich weiß.Unterstützt DIN-Rail und Wandmontageinstallation
- Ich weiß.Umweltgerecht gehärtet-40°C bis75°C
(-40°F bis 1 °C)67°F) Betriebstemperatur
Technische Indizes für Mini-Industrial Media Converter
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
Ich habe eine IEEE802.3Sie 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z1000Base-X
|
|
IEEE 802.3az Energieeffizientes Ethernet
|
|
Verarbeitungsart:
|
Lager und...Vorwärts
|
|
Vorwärtsfilterrate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
1 Mbit
|
|
Maximal Länge des Pakets:
|
9K Bytes
|
|
Größe der Adresstabelle
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
1x RJ45
|
|
Optischer Port:
|
1 x SC1000Base-X
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 ~48VDC,4-Pin-Terminalblock
|
|
Stromverbrauch:
|
3 W Max.
|
|
LED-Anzeiger:
|
|
PWR:
|
Leistungsstatus
|
|
L.A.:
|
Status der Datenverknüpfung
|
|
Zulassung:
|
Ethernet-Status
|
|
100M/1000M:
|
Faser LInkt Status
|
|
Abmessungen (WxDxH):
|
95 x70 x30 mm
|
|
Gewicht:
|
0.25 Kilo
|
|
Gehäuse:
|
Aluminium Fall
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis75°C (-40°F bis 1 °C)67°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Zulassungen nach Vorschriften
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheit für die Berechnung der Emissionsmengen 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen für Mini-Industrial Media Converter
|
Modell
|
Beschreibung
|
|
LNK-IMC3012
|
Mini-Industrial Media Converter, 10/100/1000Base-T zu 1000Base-SX,Mehrmodus,550m, 850 nm,SC
|
|
LNK-IMC3012-20
|
Min.Ich Industrieller Medienwandler, 10/100/1000Base-T zu 1000Base-LX,Einzelmodus,20 km, 1310nm,SC
|
|
LNK-IMC3012-S20
|
Min.Ich Industrieller Medienwandler, 10/100/1000Base-T zu 1000Base-BX,Einzelmodus, einzelne Faser,20 km, 1310/1550 nm,SC
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.24W/1A24VDC-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
