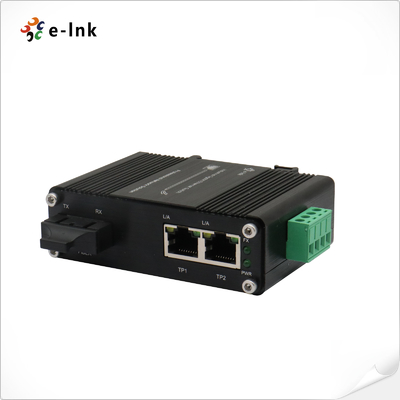

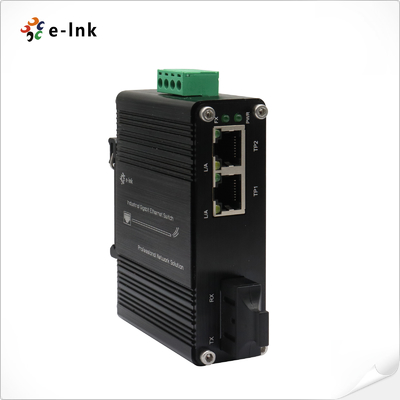

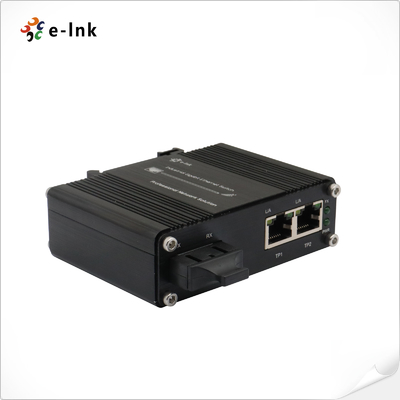

Mini-Industrial 2-Port 10/100/1000Base-TX zu 1000Base-X Medienwandler
Übersicht über den Mini-Industrial Media Converter
DieLNK-IMC1200GDer Industrial Gigabit Media Converter der Serie ist ein Gerät, mit dem Sie zwei Ethernet-Ports (10/100/1000BASE-T) und einen Glasfaseranschluss (1000BASE-XEs ist für harte industrielle Umgebungen mit einem starken Aluminiumgehäuse ausgelegt und funktioniert in einem breiten Temperaturbereich von-40 °C bis +75 °C.Dieser gehärteten Konverter unterstützt beidemit einer Breite von mehr als 20 mm,Seine starke Hardware kann schwierige Bedingungen bewältigen und eignet sich hervorragend für die industrielle Automatisierung, den Transport und den Außenbereich.Die Installation wird durch die Möglichkeit erleichtert, sie an einemDIN-Schiene oder Verteilerbox, was es in verschiedenen Situationen nützlich macht.
Eigenschaften des Mini-Industrial Media Converters
Hochleistungs-Doppelmodus-Gigabit-Netzwerkanschluss
• 2×RJ45 10/100/1000M automatisch verhandelnde Ports∙ Automatische MDI/MDI-X Polaritätserkennung∙ Voll/Halb-Duplex-Auto-Verhandlung
• 1 × SC-Faser Gigabit-Port (1000Base-X)
Zuverlässige Konstruktion für die Industrie
• Weite Temperaturbereiche: -40°C bis 75°C.
• Doppelmontage: DIN-Schiene/Wandmontage
Energieeinsparung und intelligente Verwaltung
• IEEE 802.3az Energieeffiziente Ethernet-Technologie (EEE)
• Breitspannungseingabe: 12 48 VDC Stromversorgung
Mini-Industrial Media Converter Technischer Index
|
Ethernet
|
|
Standards:
|
IEEE802.3 10Base-T
|
|
Ich habe eine IEEE802.3Sie 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE 802.3az Energieeffizientes Ethernet
|
|
IEEE802.3z1000Base-X
|
|
Verarbeitungsart:
|
Lager und...Vorwärts
|
|
Vorwärtsfilterrate:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Paketpufferspeicher:
|
1 Mbit
|
|
Maximal Länge des Pakets:
|
9K Bytes
|
|
Größe der Adresstabelle
|
2K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
2x RJ45
|
|
Optischer Port:
|
1 x SC 1000Base-X
|
|
Elektrische und mechanische Maschinen
|
|
Eingangsleistung:
|
12 ~48VDC, 2-Pin-Endgerät
|
|
Stromverbrauch:
|
5W Max.
|
|
LED-Anzeiger:
|
|
PWR:
|
Leistungsstatus
|
|
L.A.:
|
Status der Datenverknüpfung
|
|
Zulassung:
|
Ethernet-Status
|
|
100M/1000M:
|
Faser LInkt Status
|
|
Abmessungen (WxDxH):
|
95 x70 x30 mm
|
|
Gewicht:
|
0.25 Kilo
|
|
Gehäuse:
|
Aluminium Fall
|
|
Montagemöglichkeiten:
|
DIN-Schiene / Wandmontage
|
|
Umwelt
|
|
Betriebstemperatur:
|
-40°C bis75°C (-40°F bis 1 °C)67°F)
|
|
Speichertemperatur:
|
-40°C bis 85°C (-40°F bis 185°F)
|
|
Relative Luftfeuchtigkeit
|
5% bis 95% nicht kondensierbar
|
|
MTBF
|
> 200 000 Stunden
|
|
Zulassungen nach Vorschriften
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
Einheit für die Bereitstellung von Fahrzeugen
EN 61000-3-2: 2006+A1: 2009+A2: 2009
Einheitliche Prüfverfahren
Einheit für die Berechnung der Emissionsmengen 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
IEC 61000-4-5: 2014 (Wachstum)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestellinformationen für Mini-Industrial Media Converter
|
Modell
|
Beschreibung
|
|
LNK-IMC1200G
|
Mini-Industrial Media Converter, 1-Port 1000BASE SC + 2-Port 10/100/1000BASE-T, SC-Fiber-Port, mit einemMultimode, 850 nm,550m
|
|
LNK-IMC1200G-20
|
Mini-Industrial Media Converter, 1-Port 1000BASE SC + 2-Port 10/100/1000BASE-T, SC-Fiber-Port, mit einemEinzelmodus, 1310nm,20 km
|
|
LNK-IMC1200G-S20
|
Mini-Industrial Media Converter, 1-Port 1000BASE SC + 2-Port 10/100/1000BASE-T, SC-Fiber-Port, mit einemEinzelmodus, einzelne Faser, 1310/1550 nm,20 km
|
|
Montageoptionen
|
️ Standard-DIN-Schienenstütze installiert; Wandstütze enthalten.
|
|
Leistungsoptionen
|
- Ich weiß.24W/1Eine24VDC-Stromversorgung.
|
|
Die Stromversorgung ist separat zu erwerben.
|
