8-Port 10/100-Port 10/100BASE-TBase-T 2-Port 1000BASE SFP Ethernet-Switch BASE-X Ethernet-Switch

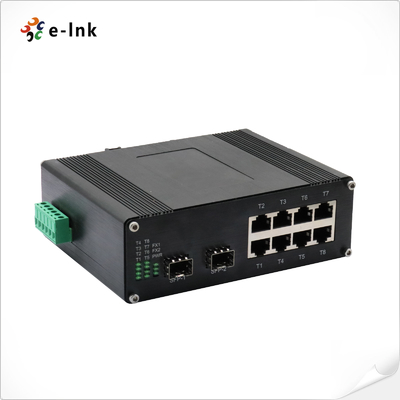

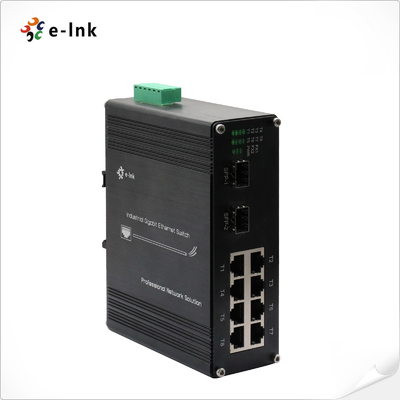

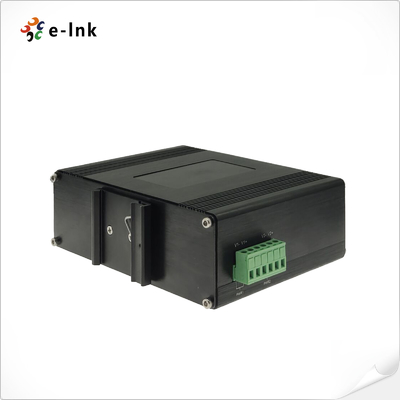

LNK-IMC208G Industrieller Ethernet-Switch – Übersicht
Der LNK-IMC208G Serie ist ein 8-Port 10/100/1000Base-TX + 2-Port 1000Base-FX gehärteter industrieller Ethernet-Switch,
der für raue Umgebungen konzipiert wurde. Mit 8 Gigabit RJ45-Ports und 2 Glasfaserports,
unterstützt er 10/100/1000 Mbit/s Auto-Negotiation, Vollduplex/Halbduplex und Auto-MDI/MDI-X.
Die Glasfaserports sind kompatibel mit Single-Mode- oder Multi-Mode-SFP-Modulen,
und gewährleisten so Konnektivität über große Entfernungen. Dieser Switch wurde für industrielle Zuverlässigkeit entwickelt und ist ideal für
IP-Kameras, drahtlose Zugangspunkte und die Integration von Remote-Netzwerken, und bietet hohe Haltbarkeit,
Plug-and-Play-Einrichtung und stabile Leistung unter rauen Bedingungen.
LNK-IMC208G Industrieller Ethernet-Switch – Merkmale
LNK-IMC2008G weist folgende Eigenschaften auf:
24-Port 10/100 10/100/1000Base-TX + -Port 100 1000Base-FX
2410/100/1000 Mbit/s RJ45-Port unterstützt Vollduplex/Halbduplex, Auto-Negotiation, Auto-MDI/MDIX
24SFP, SC, FC, ST Optional
24Unterstützt 802.3x Flusskontrolle
24IEEE 802.3az Energy Efficient Ethernet (EEE)
24Redundante Stromeingänge
24Unterstützt Wand- und DIN-Schienen-Montage
24-40 °C bis 80 °C (-40 °F bis 176 °F) Betriebstemperatur
LNK-IMC208G Industrieller Ethernet-Switch – Technische Indizes
|
Ethernet
|
|
Standards:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3x Flusskontrolle
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
Weiterleitung & Filterung Rate:
|
14.880pps (10 Mbit/s)
|
|
148.800pps (100 Mbit/s)
|
|
1.488.000pps (1000 Mbit/s)
|
|
Paketpufferspeicher:
|
2,75M Bit
|
|
Verarbeitungstyp:
|
Store-and-Forward
|
|
Maximale Paketlänge:
|
9K Bytes Jumbo Frame
|
|
Größe der Adresstabelle:
|
4K MAC-Adressen
|
|
Schnittstelle
|
|
Anschluss:
|
-Port 10/100 x RJ45
|
|
Optischer Port:
|
-Port 100 x 1000Base-FX (SFP, SC, FC, ST Optional)
|
|
Umgebung
|
|
Betriebstemperatur:
|
-40 °C bis 80 °C (-40 °F bis 176 °F)
|
|
Lagertemperatur:
|
-40 °C bis 85 °C (-40 °F bis 185 °F)
|
|
Relative Luftfeuchtigkeit:
|
5 % bis 95 % nicht kondensierend
|
|
MTBF
|
> 200.000 Std.
|
|
Elektrisch und mechanisch
|
|
Stromeingang:
|
12~58DIN-Rail-Netzteil. Offener Draht für Klemmenblock., Redundante Stromversorgung (6-poliger Klemmenblock)
|
|
Stromverbrauch:
|
5W Max.
|
|
Schutz:
|
|
Überlastung des Stromeingangs:
|
Automatisch rückstellbar
|
|
Verpolungsschutz:
|
Vorhanden
|
|
LED-Anzeigen:
|
|
Strom:
|
Power1, Power2 Status
|
|
Ethernet (pro Port):
|
Link/Aktivität
|
|
Faser:
|
FX1, FX2
|
|
Abmessungen (BxTxH):
|
150 x 115 x 50 mm
|
|
Gewicht:
|
0,6KgGehäuse:
|
|
Aluminiumgehäuse
|
Montageoptionen:
|
|
DIN-Schiene / Wandmontage
|
Zulassungen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
LNK-IMC208G Industrieller Ethernet-Switch – Bestellinformationen
|
Modell
|
Beschreibung
|
LNK-
|
|
IMC208GIndustriell
|
Ethernet-Switch: 8-Port 10/ 100/1000Base-TX + 2-Port 1000BASE-XGlasfaser, Single-Mode, Single Fiber, FC, 20KM 550mLNK-IMC208G-20
|
|
Industriell
|
Ethernet-Switch: 8-Port 10/ 100/1000Base-TX + 2-Port 1000BASE-XGlasfaser, Single-Mode, Single Fiber, FC, 20KM LNK-IMC208GS-20
|
|
Industriell
|
Ethernet-Switch: 8-Port 10/ 100/1000Base-TX + 2-Port 1000BASE-XGlasfaser, Single-Mode, Single Fiber, FC, 20KM LNK-IMC208GF-20
|
|
Industriell
|
Ethernet-Switch: 8-Port 10/ 100/1000Base-TX + 2-Port 1000BASE-XGlasfaser, Single-Mode, Single Fiber, FC, 20KM LNK-IMC208G-SFP
|
|
Industriell
|
8-Port 10/100/1000BASE-T+ 2-Port 1000BASE SFP Ethernet-Switch SFP-Optionen
|
|
► SFP-Option. Bitte wählen Sie Ihr SFP auf unserer SFP-Optionsseite aus
|
► SFP-Modul ist separat zu erwerben.
|
|
Montageoptionen
|
|
► Standardmäßig installierter DIN-Schienen-Halter; Wandhalterung ist im Lieferumfang enthalten.
|
Stromversorgungsoptionen
|
|
►
|
24VDC1A 24VDCDIN-Rail-Netzteil. Offener Draht für Klemmenblock. ► Netzteil ist separat zu erwerben.
|
|
LNK-IMC208G Industrieller Ethernet-Switch – Anwendung
|
LNK-IMC208G Industrieller Ethernet-Switch – Schnittstelle und Panel
